Рукоять — HITACHI UH123

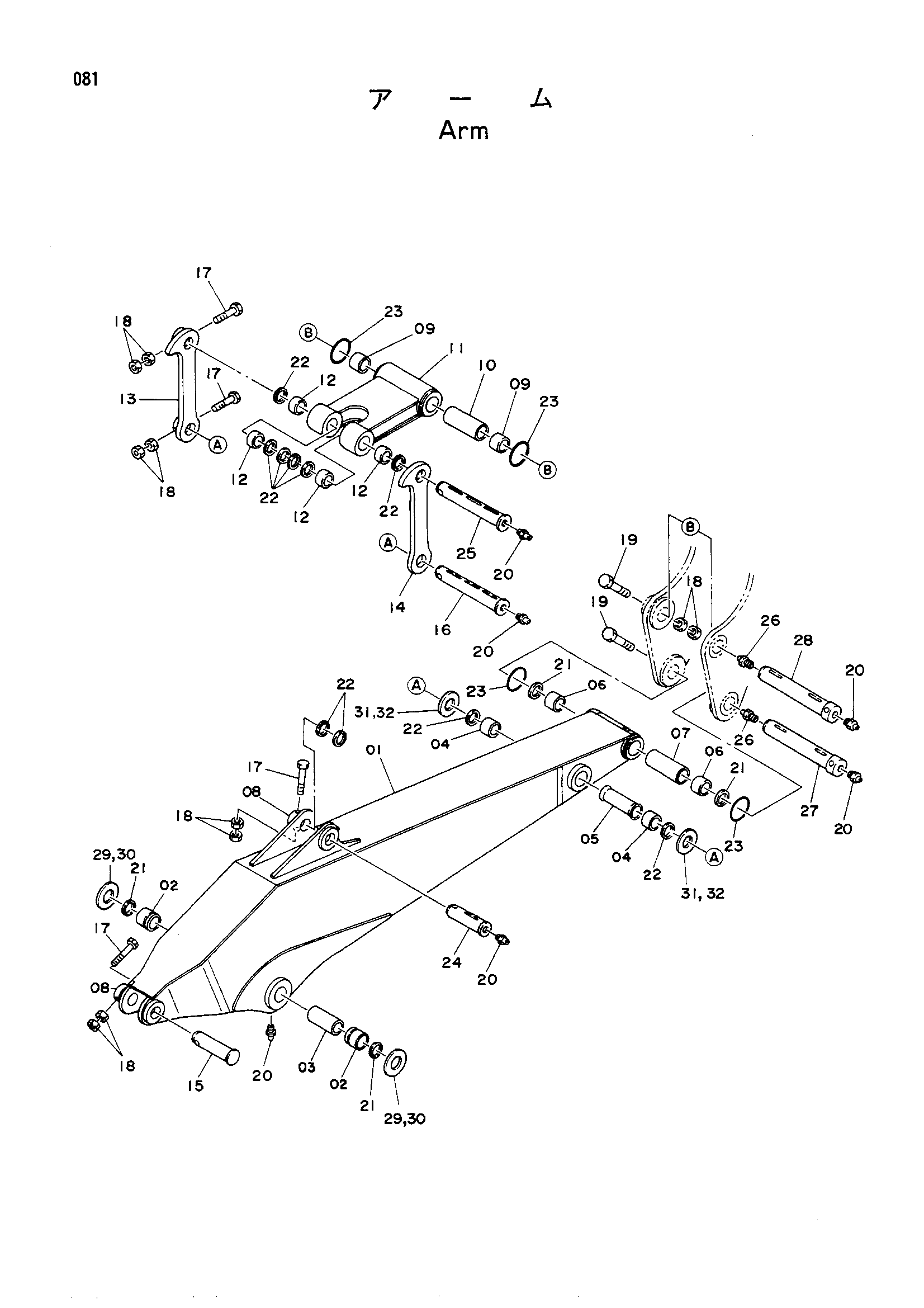

Заводская схема «Рукоять» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6002264 | Рукоять | 1 |
| 01-08 | 9020379 | Рукоять в сборе | 1 |
| 02 | 4067984 | Втулка | 2 |
| 03 | 4067988 | Проставка | 1 |
| 04 | 4067985 | Втулка | 2 |
| 05 | 4067989 | Проставка | 1 |
| 06 | 4079119 | Втулка | 2 |
| 07 | 4114148 | Проставка | 1 |
| 08 | 4067719 | Ограничитель | 2 |
| 09 | 4079119 | Втулка | 2 |
| 09-12 | 9020380 | Тяга в сборе | 1 |
| 10 | 4079120 | Проставка | 1 |
| 11 | 7005141 | Тяга | 1 |
| 12 | 4067986 | Втулка | 4 |
| 13 | 8017245 | Тяга B (левый) | 1 |
| 14 | 3017617 | Тяга B (правый) | 1 |
| 15 | 3010551 замена: 3029082 | Палец | 1 |
| 15 | 3029082 замена: 3010551 | Палец | 1 |
| 16 | 3010553 замена: 3029084 | Палец | 1 |
| 16 | 3029084 замена: 3010553 | Палец | 1 |
| 17 | 4514571 | Болт | 4 |
| 18 | M512016 | Гайка | 12 |
| 19 | M122004 | Болт | 2 |
| 20 | J75481 | Штуцер | 7 |
| 21 | 4067901 | Пылезащитное уплотнение | 2 |
| 22 | 4067902 | Пылезащитное уплотнение | 10 |
| 23 | 4089028 | Уплотнительное кольцо | 4 |
| 24 | 3013234 замена: 3029087 | Палец | 1 |
| 24 | 3029087 замена: 3013234 | Палец | 1 |
| 25 | 3020071 | Палец | 1 |
| 26 | J75481 | Штуцер | 2 |
| 27 | 3020304 | Палец | 1 |
| 28 | 3019618 | Палец | 1 |
| 29 | 4101281 | Регулировочная шайба T=1.2 | 2 |
| 30 | 4101280 | Регулировочная шайба T=3.2 | 2 |
| 31 | 4124478 | Регулировочная шайба T=1.2 | 2 |
| 32 | 4124477 | Регулировочная шайба T=3.2 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
