Топливный бак — HITACHI UH123

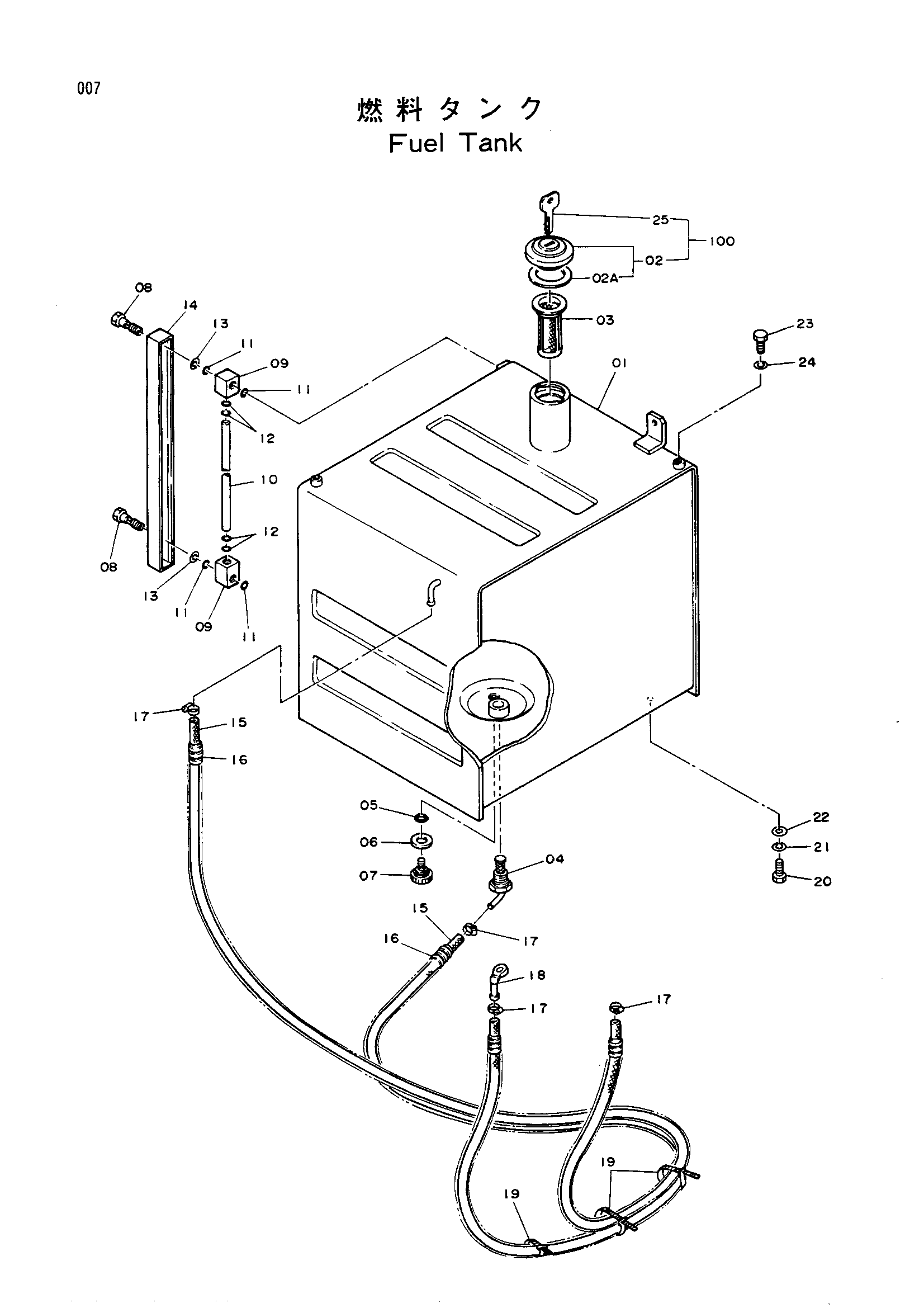

Заводская схема «Топливный бак» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-14 | 9055824 | Бак топливный в сборе | 1 |
| 01 | 6005722 | Топливный бак | 1 |
| 02 | 4168822 | Колпачок | 1 |
| 02A | 4168820 | Манжета резиновый | 1 |
| 03 | 4121496 | Фильтр | 1 |
| 04 | 4165868 замена: 4194154 | Фильтр | 1 |
| 04 | 4194154 замена: 4194154 | Фильтр | 1 |
| 05 | 954495 | Уплотнительное кольцо | 1 |
| 06 | 453143 | Манжета резиновый (UH04) | 1 |
| 07 | 453142 | Пробка дренажный | 1 |
| 08 | 4081816 | Болт | 2 |
| 09 | 4081814 | Блок | 2 |
| 10 | 4145158 | Гаге | 1 |
| 11 | 984618 | Уплотнительное кольцо | 4 |
| 12 | 954493 | Уплотнительное кольцо | 4 |
| 13 | A590110 | Шайба | 2 |
| 14 | 8023112 | Крышка | 1 |
| 15 | 4137970 | Топливный шланг (2700) | 2 |
| 16 | 4188525 | Трубка 2700 | 2 |
| 17 | 4514700 | Зажим шланг (T) | 4 |
| 18 | 4053152 | Трубка топливный | 1 |
| 19 | 4055312 | Зажим 250 | 3 |
| 20 | J901640 | Болт | 4 |
| 21 | A590916 | Пружинная шайба | 4 |
| 22 | 4114405 | Шайба | 4 |
| 23 | J901216 | Болт | 1 |
| 24 | A590112 | Шайба | 1 |
| 25 | 971306 | Шпонка (600#) | 1 |
| 100 | 4172179 | Колпачок (с шпонка) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
