Поддерживающий каток — HITACHI UH123

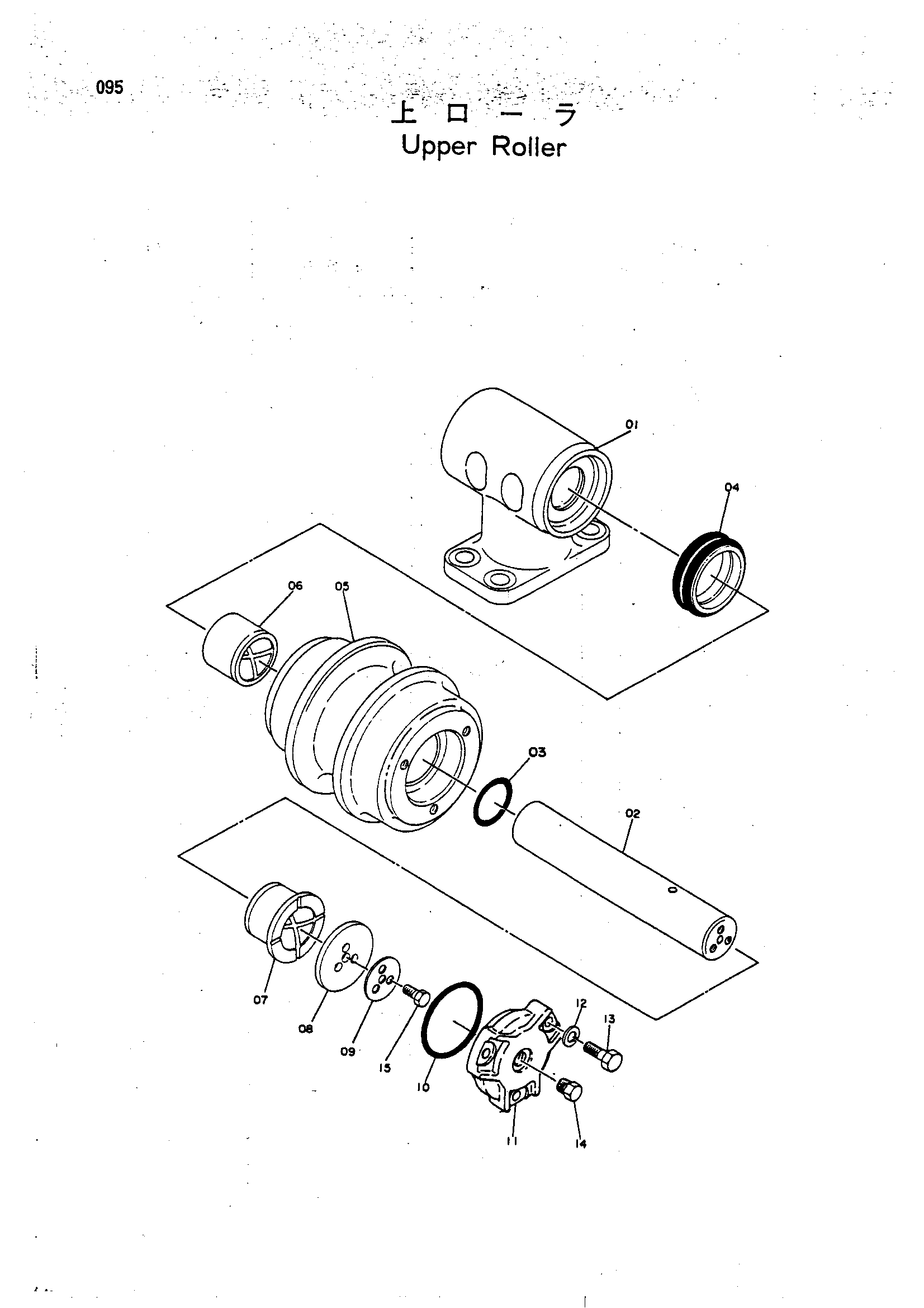

Заводская схема «Поддерживающий каток» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9024343 | Каток верхний | 4 | |
| 01 | 2009033 | Кронштейн | 1 |
| 02 | 3011958 замена: 3025223 | Вал | 1 |
| 02 | 3011958 замена: 3025223 | Вал | 1 |
| 02 | 3011958 замена: 3025223 | Вал | 1 |
| 02 | 3025223 замена: 3025548 | Вал | 1 |
| 02 | 3025223 замена: 3025548 | Вал | 1 |
| 02 | 3025548 замена: 3025223 | Вал | 1 |
| 03 | A810050 | Уплотнительное кольцо | 1 |
| 03 | A810050 | Уплотнительное кольцо | 1 |
| 03 | A810050 | Уплотнительное кольцо | 1 |
| 04 | 4060222 | Комплект уплотнений | 1 |
| 05 | 8024739 | Ролик | 1 |
| 05 | 8024739 | Ролик | 1 |
| 05 | 8024739 | Ролик | 1 |
| 05 | 9024231 | Ролик | 1 |
| 05 | 9024231 | Ролик | 1 |
| 05 | 9024231 | Ролик | 1 |
| 05-07 | 9043126 замена: 9047269 | Ролик | 1 |
| 05-07 | 9043126 замена: 9047269 | Ролик | 1 |
| 05-07 | 9043126 замена: 9047269 | Ролик | 1 |
| 05-07 | 9047269 | Ролик | 1 |
| 05-07 | 9047269 | Ролик | 1 |
| 05-07 | 9047269 | Ролик | 1 |
| 06 | 4075863 замена: 4123254 | Втулка | 1 |
| 06 | 4123254 замена: 4123254 | Втулка | 1 |
| 07 | 4075864 замена: 4123253 | Втулка | 1 |
| 07 | 4123253 замена: 4123253 | Втулка | 1 |
| 08 | 4075865 | Шайба | 1 |
| 09 | 420639 | Стопорная шайба | 1 |
| 10 | A810080 | Уплотнительное кольцо G80 | 1 |
| 11 | 3012710 | Крышка | 1 |
| 12 | A590910 | Пружинная шайба | 3 |
| 13 | M111036 | Болт | 3 |
| 14 | 94-2012 | Пробка | 2 |
| 15 | M220820 | Болт T 8X20 | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
