Гидроцилиндр ковша — HITACHI UH123

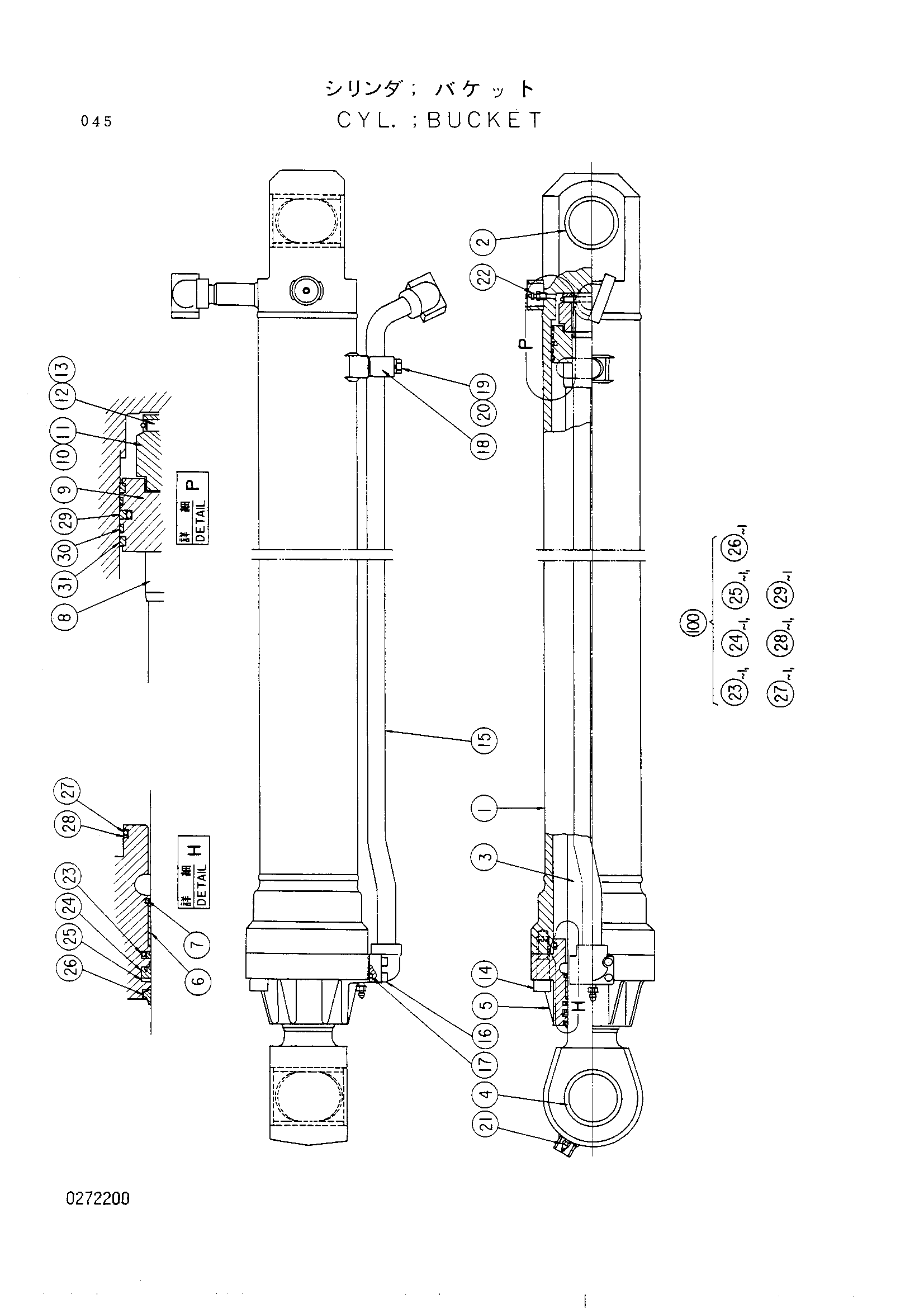

Заводская схема «Гидроцилиндр ковша» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-32 | 4170629 | Гидроцилиндр ковша | 1 |
| 1 | 0272201 | Труба гидроцилиндра | 1 |
| 2 | 0272202 | Втулка | 1 |
| 3 | 0272203 | Шток поршня | 1 |
| 4 | 0272204 | Втулка | 1 |
| 5 | 0237504 | Головка гидроцилиндра | 1 |
| 6 | 0236904 | Втулка | 1 |
| 7 | 0236905 | Кольцо | 1 |
| 8 | 0237505 | Амортизирующий подшипник | 1 |
| 9 | 0237506 | Поршень | 1 |
| 10 | 0236909 | Регулировочная шайба | 1 |
| 11 | 0271905 | Гайка | 1 |
| 12 | 0237411 | Палец | 1 |
| 13 | 0237412 | Кольцо | 1 |
| 14 | 0237212 | Болт с внутренним шестигранником | 8 |
| 15 | 0272205 | Трубка | 1 |
| 16 | 0150616 | Болт с внутренним шестигранником | 4 |
| 17 | 984614 | Уплотнительное кольцо | 1 |
| 18 | 0237416 | Держатель | 1 |
| 19 | 0237417 | Болт | 2 |
| 20 | 0208516 | Пружинная шайба | 2 |
| 21 | J75481 | Штуцер | 2 |
| 22 | 0237418 | Бреедер воздушный | 2 |
| 23 | 0151902 | Кольцо | 1 |
| 24 | 0127207 | U-образная манжета | 1 |
| 25 | 0236919 | Опорное кольцо | 1 |
| 26 | 0236920 | Грязесъёмное кольцо | 1 |
| 27 | 4034653 | Уплотнительное кольцо | 1 |
| 28 | 0237217 | Опорное кольцо | 1 |
| 29 | 0237218 | Уплотнительное кольцо | 1 |
| 30 | 0237219 | Кольцо | 2 |
| 31 | 0237220 | Кольцо | 2 |
| 100 | 4163573 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
