Насос рычаг управления — HITACHI UH123

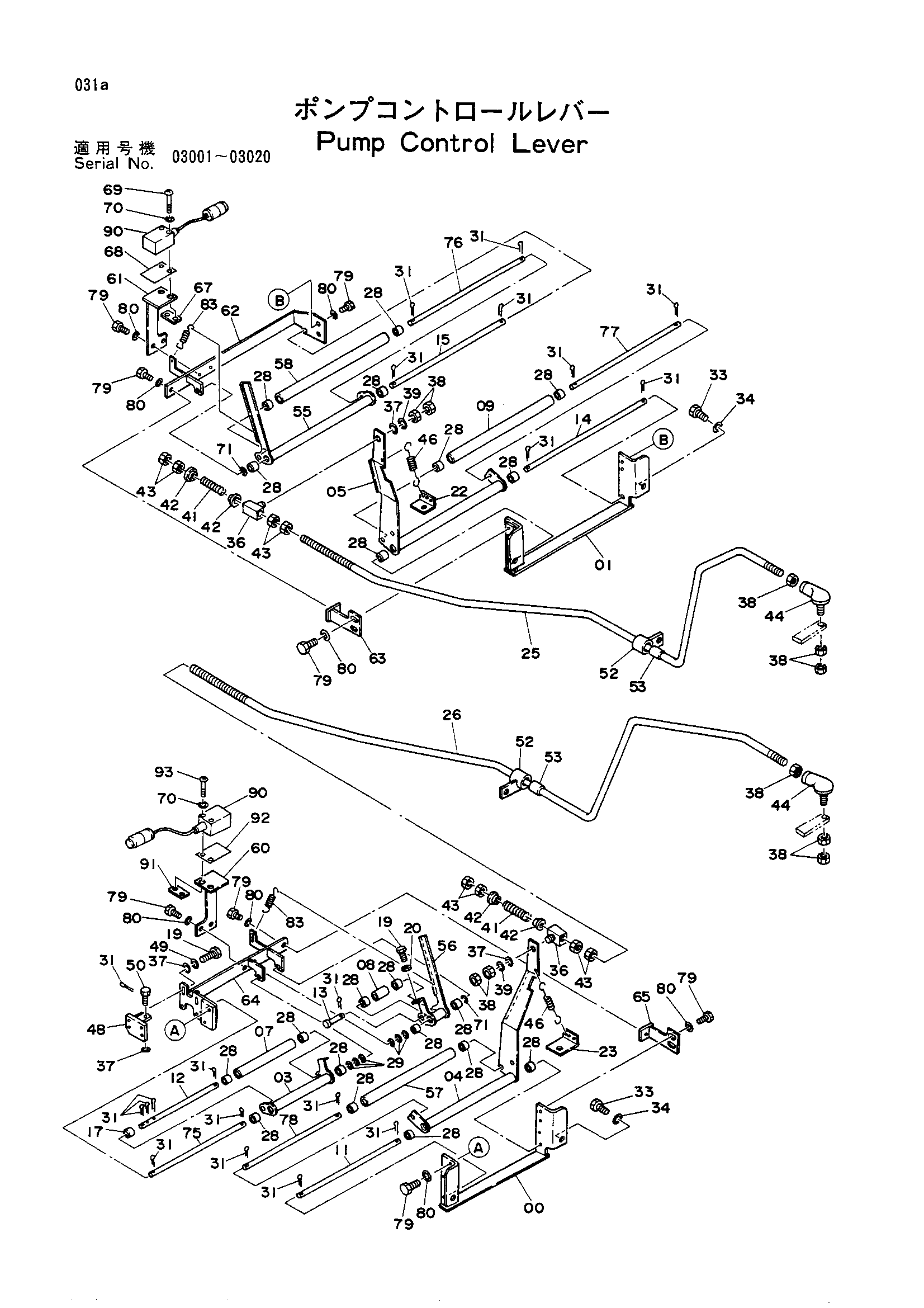

Заводская схема «Насос рычаг управления» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8033359 | Кронштейн | 1 |
| 01 | 8033065 | Кронштейн | 1 |
| 03 | 8033356 | Рычаг | 1 |
| 04 | 8033358 | Рычаг | 1 |
| 05 | 7016031 | Рычаг | 1 |
| 07 | 4176103 | Ролик | 1 |
| 08 | 4176104 | Ролик | 1 |
| 09 | 4177629 | Ролик | 1 |
| 11 | 4132688 | Палец | 1 |
| 12 | 4177509 | Палец | 1 |
| 13 | 4177508 | Палец | 1 |
| 14 | 4128997 | Палец | 1 |
| 15 | 4128998 | Палец | 1 |
| 17 | 4134871 | Ролик | 1 |
| 19 | J900616 | Болт | 3 |
| 20 | M500605 | Гайка | 1 |
| 22 | 4177633 | Кронштейн | 1 |
| 23 | 4177634 | Кронштейн | 1 |
| 25 | 2021621 | Шток | 1 |
| 26 | 2021622 | Шток | 1 |
| 28 | 984597 | Шариковый подшипник | 20 |
| 29 | A590108 | Шайба | 12 |
| 31 | A762013 | Шплинт | 20 |
| 33 | J901025 | Болт | 4 |
| 34 | A590910 | Пружинная шайба | 4 |
| 36 | 487345 | Соединение T | 2 |
| 37 | A590106 | Плоская шайба | 5 |
| 38 | M500605 | Гайка | 10 |
| 39 | A590110 | Шайба | 2 |
| 41 | 4502579 | Пружина | 2 |
| 42 | 4502580 | Пружина направляющая | 4 |
| 43 | M500807 | Гайка | 8 |
| 44 | 4056017 | Шарнир | 2 |
| 46 | 4501982 | Пружина | 2 |
| 48 | 9723880 | Кронштейн | 1 |
| 49 | A590906 | Пружинная шайба | 2 |
| 50 | 4150918 | Болт | 1 |
| 52 | 9719231 | Держатель | 2 |
| 53 | 4005993 | Втулка (T) | 2 |
| 55 | 8033405 | Рычаг | 1 |
| 56 | 8033355 | Рычаг | 1 |
| 57 | 4176105 | Ролик | 1 |
| 58 | 4177628 | Ролик | 1 |
| 60 | 8033357 замена: 4182586 | Кронштейн | 1 |
| 60 | 8033357 замена: 4182999 | Кронштейн | 1 |
| 60 | 8033357 замена: 8034561 | Кронштейн | 1 |
| 60 | 8033357 замена: M430440 | Кронштейн | 1 |
| 60 | 8034561 | Кронштейн | 1 |
| 61 | 9723505 | Кронштейн | 1 |
| 62 | 8032836 | Кронштейн | 1 |
| 63 | 9723504 | Кронштейн | 1 |
| 64 | 7015895 | Кронштейн | 1 |
| 65 | 9723530 | Кронштейн | 1 |
| 67 | 4176106 | Седло винта | 1 |
| 68 | 4176107 | Регулировочная шайба | 1 |
| 69 | M430435 | Винт | 2 |
| 70 | A590904 | Пружинная шайба | 4 |
| 71 | 4174926 | Регулировочная шайба 0.4 | 6 |
| 75 | 4177507 | Палец | 1 |
| 76 | 4177631 | Палец | 1 |
| 77 | 4177630 | Палец | 1 |
| 78 | 4177506 | Палец | 1 |
| 79 | J900818 | Болт | 14 |
| 80 | A590908 | Пружинная шайба | 14 |
| 83 | 4177227 | Пружина | 2 |
| 90 | 4176651 | Выключатель | 2 |
| 91 | 4176106 замена: 4182586 | Седло винта | 1 |
| 91 | 4176106 замена: 4182999 | Седло винта | 1 |
| 91 | 4176106 замена: 8034561 | Седло винта | 1 |
| 91 | 4176106 замена: M430440 | Седло винта | 1 |
| 91 | 4182586 | Седло винта | 1 |
| 92 | 4176107 замена: 4182586 | Регулировочная шайба | 1 |
| 92 | 4176107 замена: 4182999 | Регулировочная шайба | 1 |
| 92 | 4176107 замена: 8034561 | Регулировочная шайба | 1 |
| 92 | 4176107 замена: M430440 | Регулировочная шайба | 1 |
| 92 | 4182999 | Регулировочная шайба | 1 |
| 93 | M430435 замена: 4182586 | Винт | 2 |
| 93 | M430435 замена: 4182999 | Винт | 2 |
| 93 | M430435 замена: 8034561 | Винт | 2 |
| 93 | M430435 замена: M43440 | Винт | 2 |
| 93 | M430440 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
