Наклон гидроцилиндр (левый)<погрузчик> — HITACHI UH123

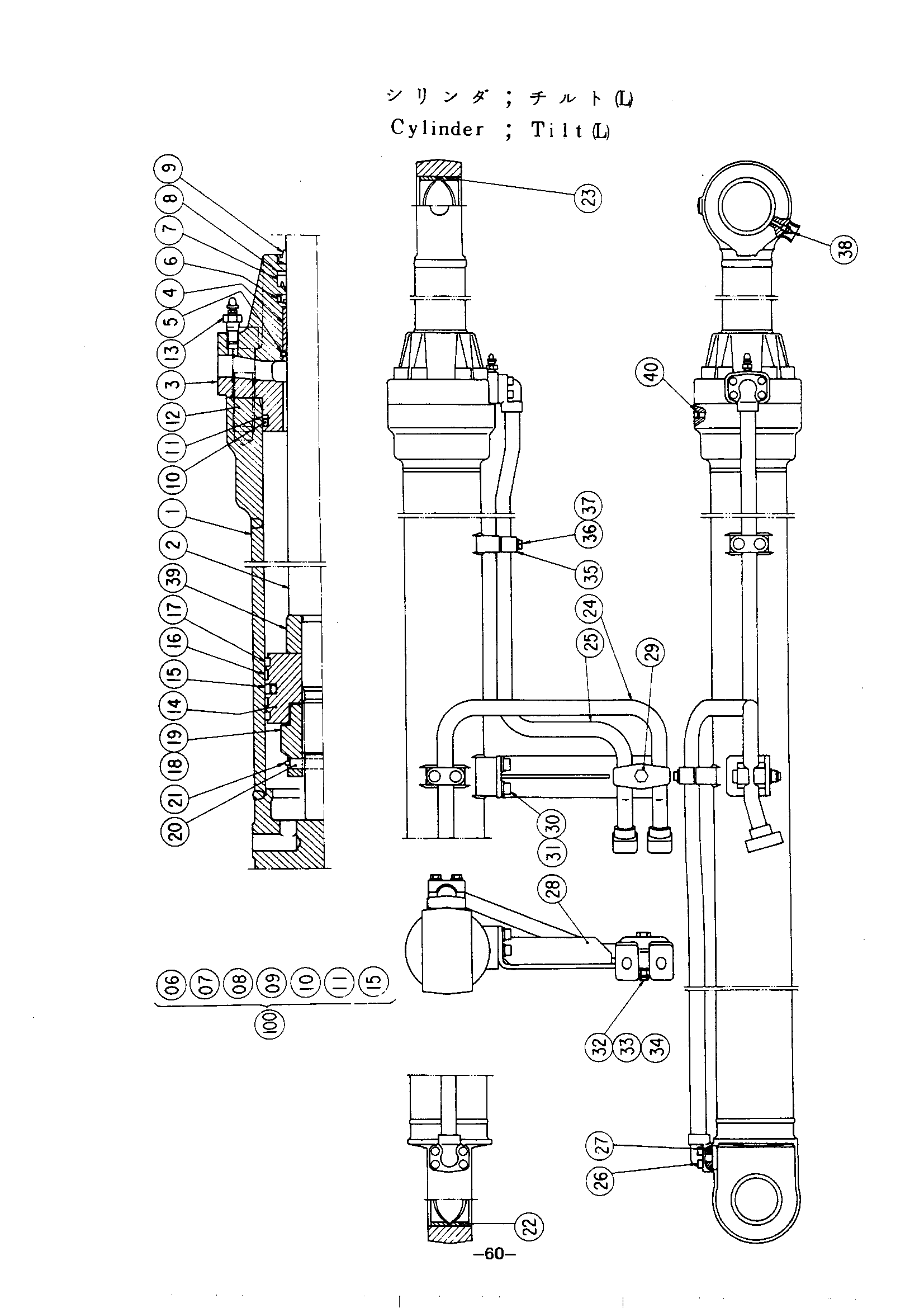

Заводская схема «Наклон гидроцилиндр (левый)<погрузчик>» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4188662 | Гидроцилиндр. наклон (левый) | 1 | |
| 01 | 0299901 | Труба гидроцилиндра | 1 |
| 02 | 0299802 | Шток поршня | 1 |
| 03 | 0299803 | Головка гидроцилиндр | 1 |
| 04 | 0237406 | Втулка | 1 |
| 05 | 0237407 | Стопорное кольцо | 1 |
| 06 | 4103704 | Кольцо | 1 |
| 07 | 0105301 | У-ринг | 1 |
| 08 | 0237419 | Опорное кольцо | 1 |
| 09 | 0237420 | Грязесъёмное кольцо | 1 |
| 10 | 0128609 | Уплотнительное кольцо | 1 |
| 11 | 0261310 | Опорное кольцо | 1 |
| 12 | 0223716 | Болт с внутренним шестигранником | 8 |
| 13 | 0237418 | Бреедер воздушный | 1 |
| 14 | 0261304 | Поршень | 1 |
| 15 | 0258205 | Уплотнительное кольцо | 1 |
| 16 | 0261309 | Кольцо | 2 |
| 17 | 0261308 | Кольцо | 2 |
| 18 | 0242607 | Регулировочная шайба | 1 |
| 19 | 0254604 | Гайка | 1 |
| 20 | 0223710 | Палец | 1 |
| 21 | 0223711 | Стопорное кольцо | 1 |
| 22 | 0299804 | Втулка | 1 |
| 23 | 0299805 | Втулка | 1 |
| 24 | 0299902 | Трубка | 1 |
| 25 | 0299903 | Трубка | 1 |
| 26 | M341032 | Болт с внутренним шестигранником | 8 |
| 27 | 4104498 | Уплотнительное кольцо | 2 |
| 28 | 0299808 | Кронштейн | 1 |
| 29 | 0236915 | Держатель | 2 |
| 30 | 0294112 | Болт с внутренним шестигранником | 4 |
| 31 | 0236914 | Пружинная шайба | 4 |
| 32 | 0254312 | Болт | 1 |
| 33 | 0236917 | Шайба | 1 |
| 34 | 0236918 | У-нут | 1 |
| 35 | 0242610 | Держатель | 2 |
| 36 | 0242611 | Болт | 4 |
| 37 | A590910 | Пружинная шайба | 4 |
| 38 | J75481 | Штуцер | 1 |
| 39 | 0299810 | Подшипник. амортизатор | 1 |
| 39 | 0299904 | Подшипник. амортизатор | 1 |
| 40 | 94-2011 | Пробка | 1 |
| 100 | 4193577 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
