Воздушный трубопроводы — HITACHI UH123

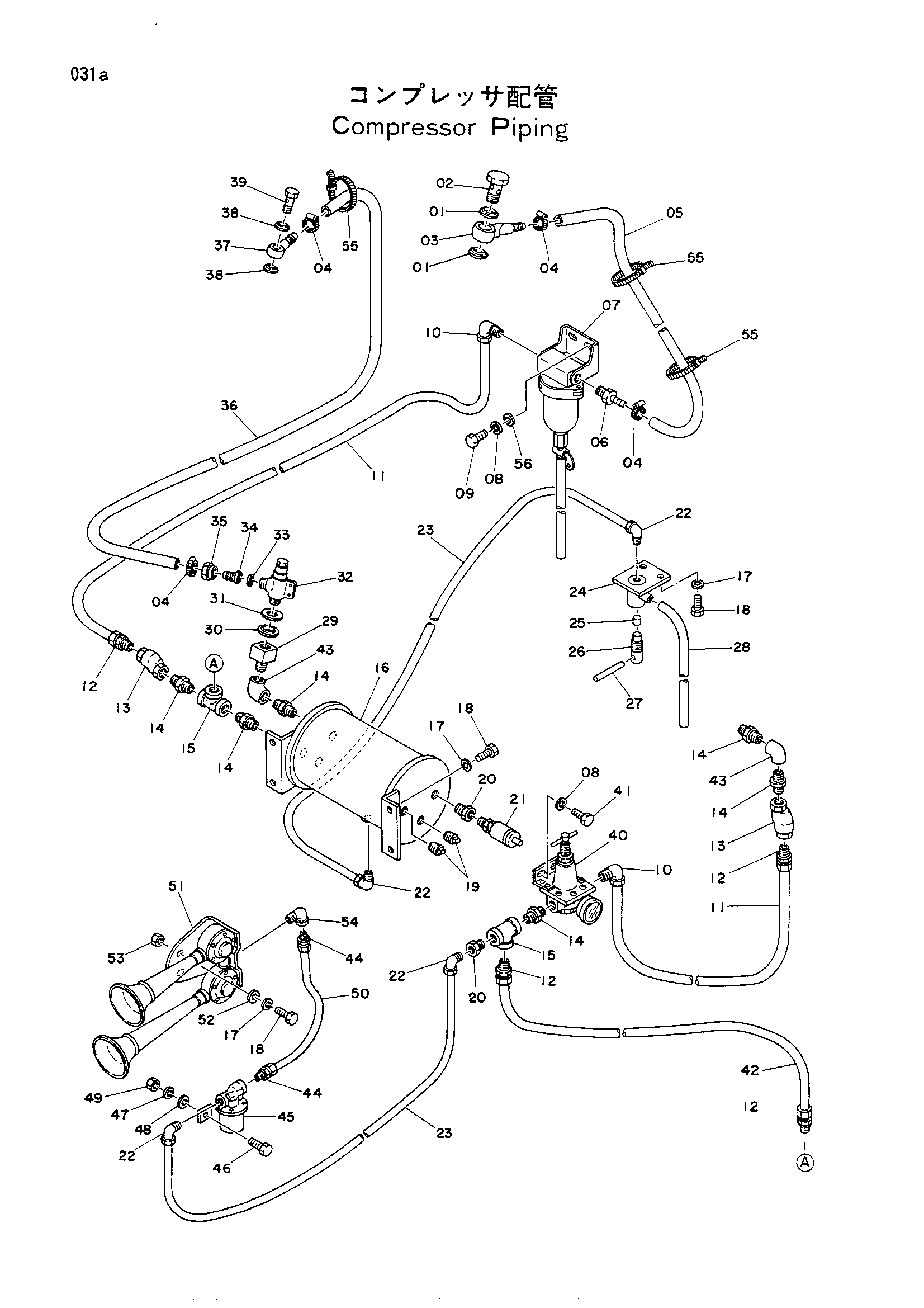

Заводская схема «Воздушный трубопроводы» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	984227	Манжета	2
02	996277	Болт соединение	1
03	4512041	Соединение	1
04	4514700	Зажим шланг	4
05	4103494	Резиновый шланг	1
06	49960	Адаптер	1
07	4125218	Фильтр воздушный	1
08	A590906	Пружинная шайба	4
09	M200614	Болт	2
10	4501785	Угловой штуцер	2
11	4054717	Трубка	2
12	969198	Адаптер	4
13	986953	Обратный клапан	2
14	J70783	Адаптер	6
15	J70483	TEE PT3/8	2
16	8501883	Бак воздушный	1
17	A590910	Пружинная шайба	8
18	M111018 замена: M111022	Болт	8
18	M111022 замена: M111018	Болт	8
19	J75283	Пробка масляный PT3/8	2
20	J728382	Переходник	2
21	986952	Клапан защитный	1
22	992312	Разъём	4
23	4067828	Трубка	2
24	9704549	Кронштейн	1
25	487045	Резиновая прокладка	1
26	487046	Рукоятка	1
27	986954	Пружинный штифт	1
28	4512031	Шланг	1
29	499820	Адаптер	1
30	984219	Уплотнительная шайба	1
31	4503857	Регулировочная шайба	1
32	4092238	Регулятор	1
33	984225	Манжета	1
34	487027	Втулка	1
35	971303	Гайка втулка	1
36	4103495	Резиновый шланг	1
37	4514461	Соединение	1
38	996278	Манжета	2
39	4512839	Болт соединение	1
40	3022100	Регулятор воздушный	1
41	M200610	Болт	2
42	4067830	Трубка	1
43	J70283	Угловой штуцер PT3/8	2
44	992313	Разъём	2
45	4508894	Клапан	1
46	M200818	Болт	2
47	A590908	Пружинная шайба	2
48	A590108	Шайба	2
49	M500807	Гайка	2
50	4067831	Трубка	1
51	4114260	Звуковой сигнал воздушный	1
52	A590110	Шайба	2
53	M501008	Гайка	2
54	94-0646	Угловой штуцер	1
55	4055312	Зажим	7
56	A590106	Плоская шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
