Насос трансмиссия — HITACHI UH123

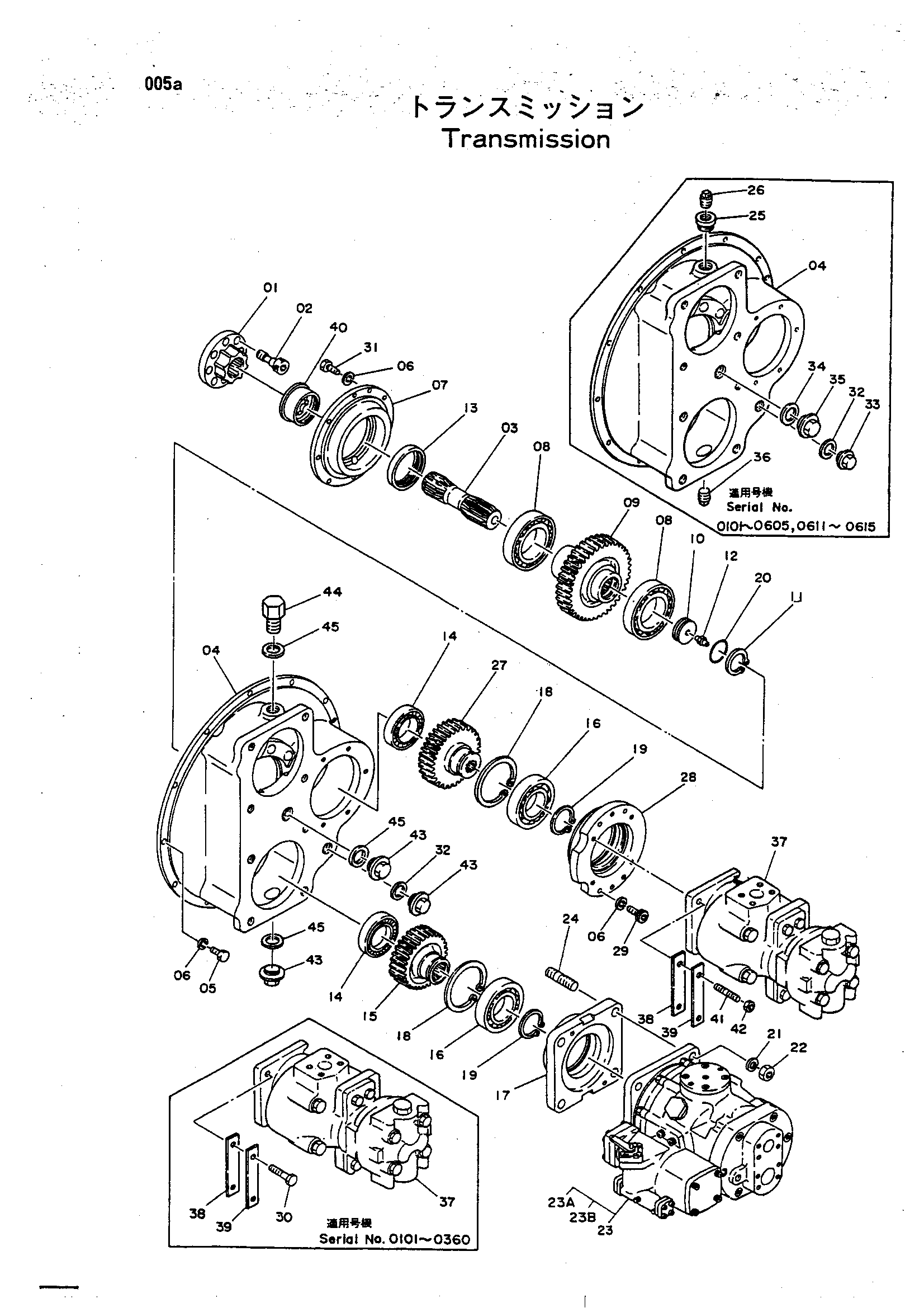

Заводская схема «Насос трансмиссия» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9020920	Трансмиссия	1
01	3010717	Муфта	1
02	4069221	Болт с внутренним шестигранником	8
03	3010718	Вал	1
04	1003075	Корпус	1
05	M211032	Болт	12
06	A590910	Пружинная шайба	24
07	2007523	Опора	1
08	4069219	Шариковый подшипник	2
09	3010719	Шестерня	1
10	4068911	Ограничитель	1
11	991722	Стопорное кольцо	1
12	J75481	Штуцер	1
13	4076048	Масляное уплотнение	1
14	4068910	Подшипник. каток	3
15	3010720	Шестерня	2
16	943768	Шариковый подшипник	3
17	2007522	Картридж	2
18	973069	Ретаининг кольцо	3
19	991347	Стопорное кольцо	3
20	4081260	Уплотнительное кольцо	1
21	A590918	Пружинная шайба	8
22	M501815	Гайка	8
23	4100781	Насос плунжер	2
23A	4089122	Насос плунжер	1
23B	4090837	Регуретер	1
24	M411871	Болт шпилька	8
25	J728684	Переходник	1
25	J728684	Переходник	1
26	4511984	Пробка	1
26	4511984	Пробка	1
27	2010596	Шестерня	1
28	2010597	Картридж	1
29	M341036	Болт с внутренним шестигранником	5
30	M211232 замена: M411232	Болт H	4
30	M211232 замена: M501210	Болт H	4
31	M211028	Болт H	7
32	A890027	Манжета 27	1
33	J75386	Пробка PS3/4	1
33	J75386	Пробка PS3/4	1
34	A890033	Манжета	1
34	A890033	Манжета	1
35	J75310	Пробка PSI	1
35	J75310	Пробка PSI	1
36	J75286	Пробка масляный PT3/4	1
36	J75286	Пробка масляный PT3/4	1
37	4090836	Насос: шестерня	1
38	4009690	Пластина	2
39	4009691	Пластина	2
40	4069220	Уплотнение кольцо	1
41	M411232	Болт шпилька	4
42	M501210	Гайка	4
43	4093550	Пробка	3
43	4093550	Пробка	3
44	4093551	Пробка	1
44	4112512	Пробка	1
45	A890027	Манжета 27	3
45	A890027	Манжета 27	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
