Отопитель трубопроводы — HITACHI UH123

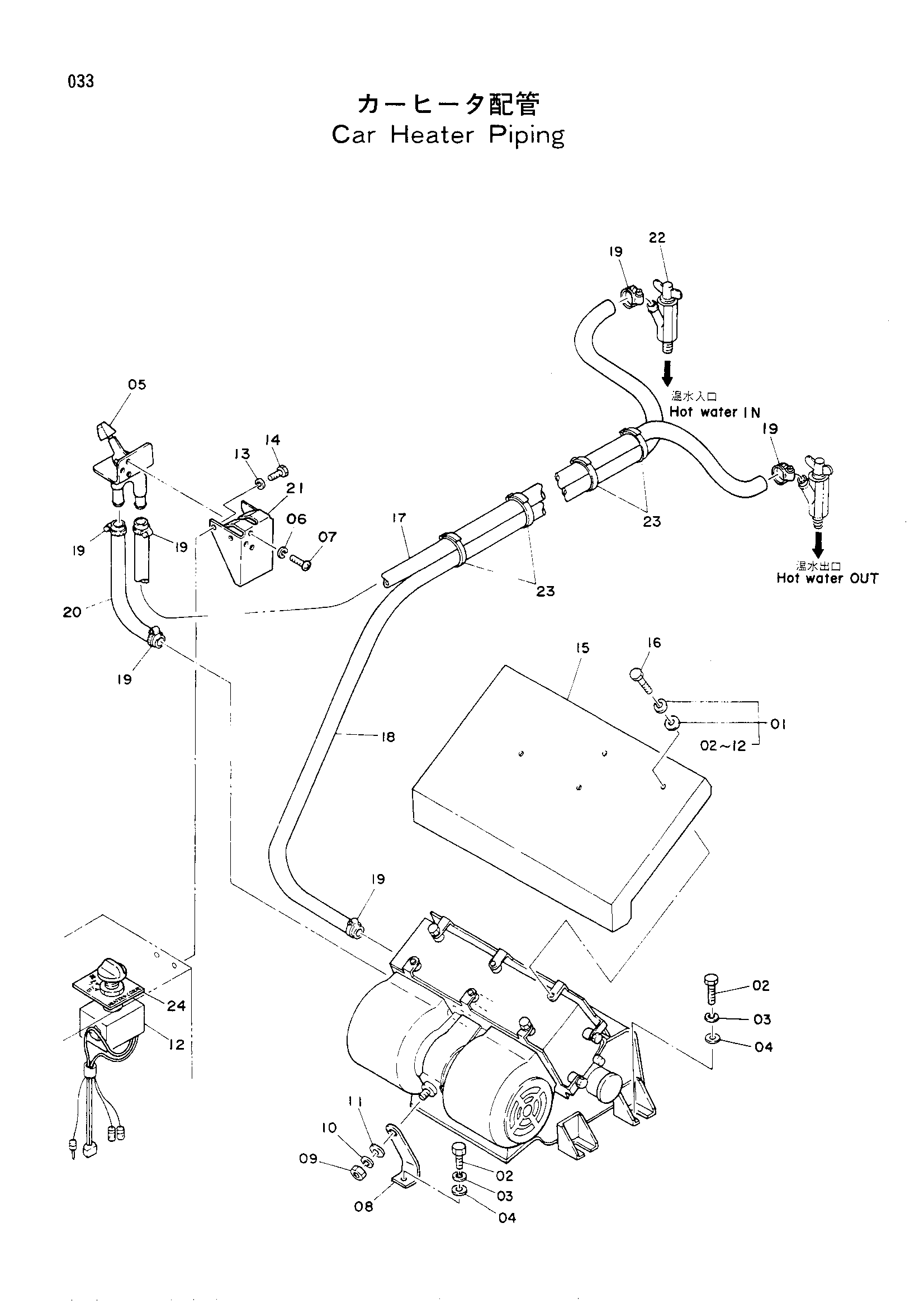

Заводская схема «Отопитель трубопроводы» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4133585 | Отопитель | 1 |
| 02 | M111020 | Болт | 5 |
| 03 | A590910 | Пружинная шайба | 5 |
| 04 | A590110 | Шайба | 5 |
| 05 | 4080633 | Кран | 1 |
| 06 | A590905 | Пружинная шайба | 3 |
| 07 | M430510 | Винт | 3 |
| 08 | 4080636 | Кронштейн | 1 |
| 09 | M500807 | Гайка | 1 |
| 10 | A590908 | Пружинная шайба | 1 |
| 11 | A590108 | Шайба | 1 |
| 12 | 4110100 | Выключатель поворотный | 1 |
| 13 | A590906 | Пружинная шайба | 2 |
| 14 | M200610 | Болт | 2 |
| 15 | 7009413 | Крышка | 1 |
| 16 | M200625 | Болт 6X25 | 4 |
| 17 | 4056829 | Резиновый шланг | 1 |
| 18 | 4062827 | Резиновый шланг | 1 |
| 19 | 4507228 | Хомут шланга | 6 |
| 20 | 4123763 | Водяной шланг | 1 |
| 21 | 4125177 | Крышка | 1 |
| 22 | 4508050 | Кран | 1 |
| 23 | 4055312 | Зажим | 10 |
| 24 | 4121153 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
