Одинарный насос — HITACHI UH123

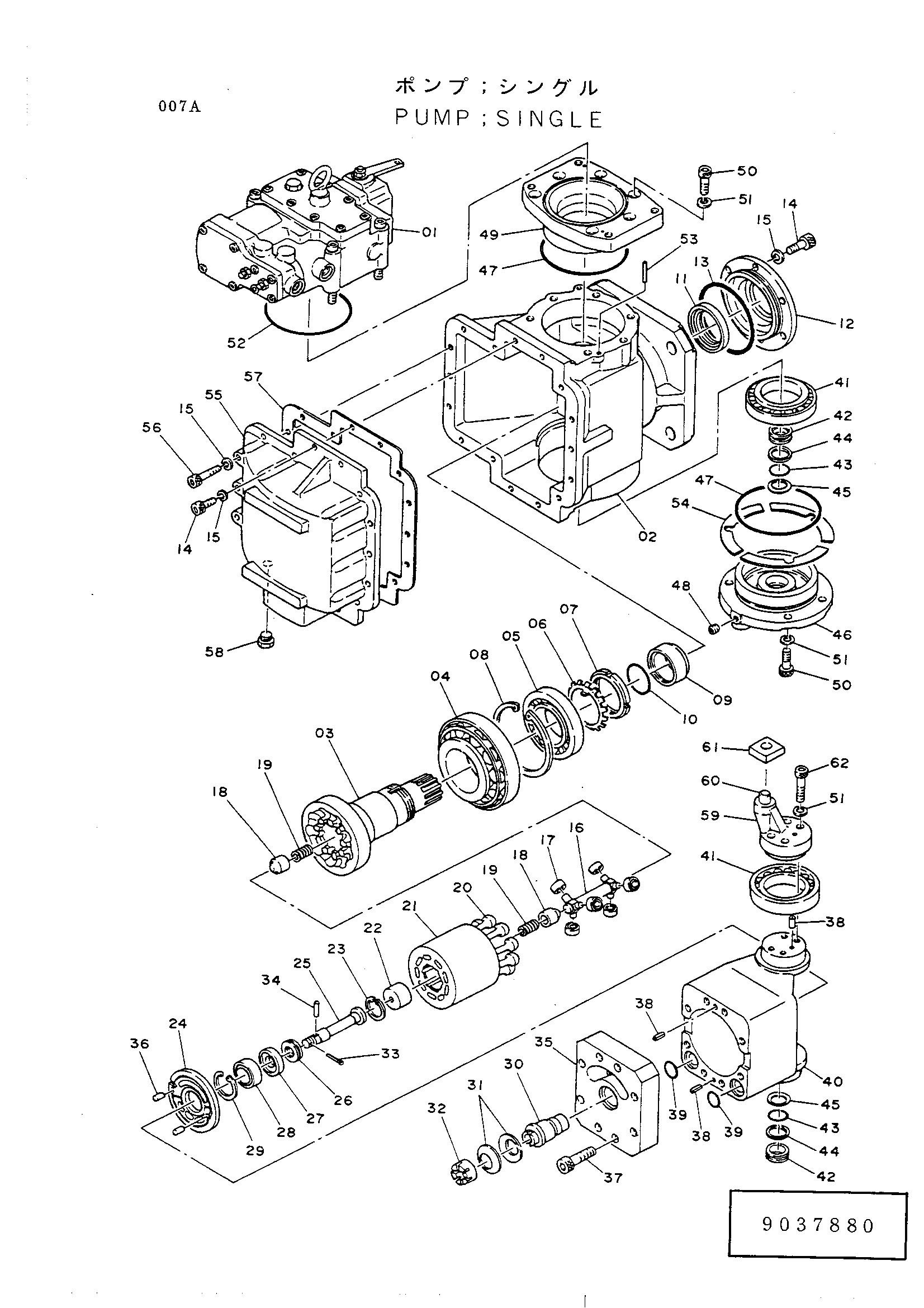

Заводская схема «Одинарный насос» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9037880	Насос одинарный в сборе	1
01	9026648	Регулятор-в сборе	1
02	1003337	Корпус насос	1
02	1006823	Корпус насос	1
03	9029440	Диск дравеинг	1
04	4068863	Подшипник. каток	1
05	961126	Подшипник. каток	1
06	454955	Шайба подшипник.	1
07	454938	Брг-нут	1
08	991733	Стопорное кольцо	1
09	4086519	Втулка	1
10	4089823	Уплотнительное кольцо	1
11	4070744	Масляное уплотнение	1
12	3014089	Крышка передний	1
13	A810115	Уплотнительное кольцо	1
14	M341025	Болт с внутренним шестигранником	19
15	984054	Пружинная шайба	22
16	3012091	Шток центральный коллектор	1
17	4061020	Подшипник	6
18	4065876	Ограничитель	2
19	4070390	Пружина	2
20-21	9039894	Поршень ротор в сборе	1
22	4068866	Держатель	1
23	446751	Стопорное кольцо	1
24	3018520	Пластина клапан	1
25	4081517	Вал центральный	1
26	4092591	Шариковый подшипник	1
27	4081516	Проставка	1
28	4081448	Игольчатый подшипник	1
29	991719	Стопорное кольцо	1
30	4081515	Втулка центральный	1
31	4061021	Дисковый пружина	2
32	4081519	Гайка	1
33	A763036	Шплинт	1
34	4081518	Установочный штифт	1
35	2007454	Головка вилка	1
36	4046490	Установочный штифт	2
37	M341456	Болт с внутренним шестигранником	8
38	4099290	Пружинный штифт	3
39	4509182	Уплотнительное кольцо	2
40	1004701	Вилка	1
41	4060631 замена: 4119390	Подшипник каток	2
41	4119390	Подшипник. каток	2
42	4105028	Уплотнение кольцо	2
43	4105095	Уплотнительное кольцо	2
44	4105096	Опорное кольцо	2
45	4105094	Диск пружина	2
46	3018201	Фланец (D)	1
47	A810130	Уплотнительное кольцо	2
48	94-2010	Пробка	1
49	3014122	Фланец (S)	1
50	M341232	Болт с внутренним шестигранником	11
51	495841	Пружинная шайба	15
52	A810135	Уплотнительное кольцо	1
53	4024474	Пружинный штифт	2
54	4068871	Регулировочная шайба 0.05	6
54	4068872	Регулировочная шайба 0.2	6
54	4068873	Регулировочная шайба 0.3	6
54	4108869	Регулировочная шайба 0.1	6
55	2009965	Крышка	1
56	M341050	Болт с внутренним шестигранником	3
57	4068874	Манжета	1
58	4092534	Пробка	1
59	3014121 замена: 4119925	Рычаг	1
59	3014121 замена: 3021315	Рычаг	1
59	3021315	Рычаг	1
60	4086246	Палец	1
61	4086714	Втулка	1
6101	4119925	Втулка	1
62	M341250	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
