Рама — HITACHI UH123

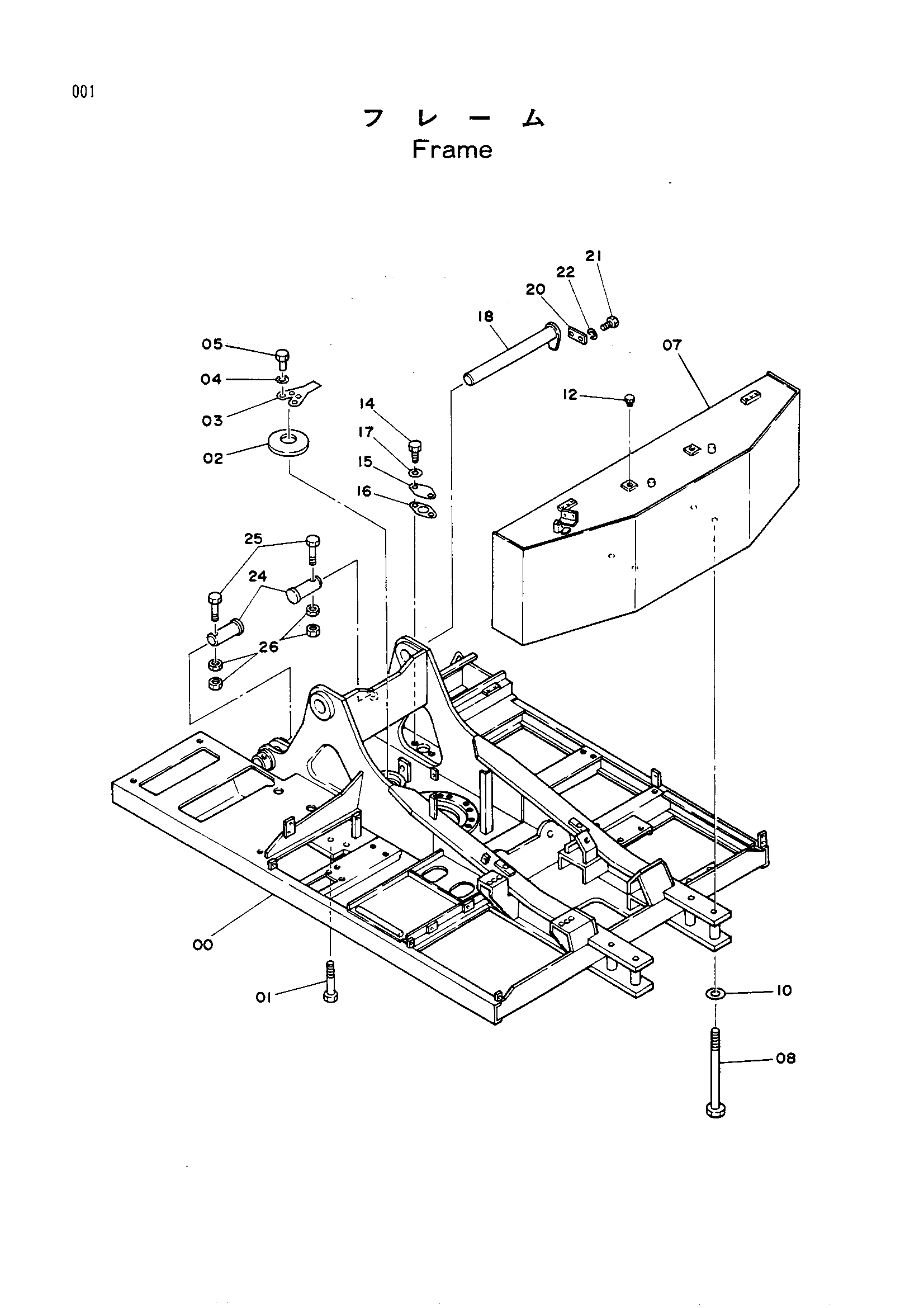

Заводская схема «Рама» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001455 | Рама основной | 1 |
| 01 | J932204 | Болт | 34 |
| 02 | 4136796 | Крышка резиновый | 1 |
| 03 | 4129028 | Ограничитель | 1 |
| 04 | A590912 | Пружинная шайба | 4 |
| 05 | J901228 | Болт | 4 |
| 07 | 6007060 | Противовес | 1 |
| 08 | J833029 | Болт | 4 |
| 10 | 4174859 | Шайба | 4 |
| 12 | 4139583 | Колпачок | 2 |
| 14 | J901020 | Болт | 2 |
| 15 | 4013896 | Крышка | 1 |
| 16 | 4157713 | Манжета | 1 |
| 17 | A590110 | Шайба | 2 |
| 18 | 8032840 | Палец | 1 |
| 20 | 4143695 | Пластина | 1 |
| 21 | J932045 | Болт | 2 |
| 22 | A590920 | Пружинная шайба | 2 |
| 24 | 3026304 | Палец | 2 |
| 25 | M222004 | Болт | 2 |
| 26 | J951020 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
