Каталог запчастей HITACHI
Двигатель — HITACHI UH123

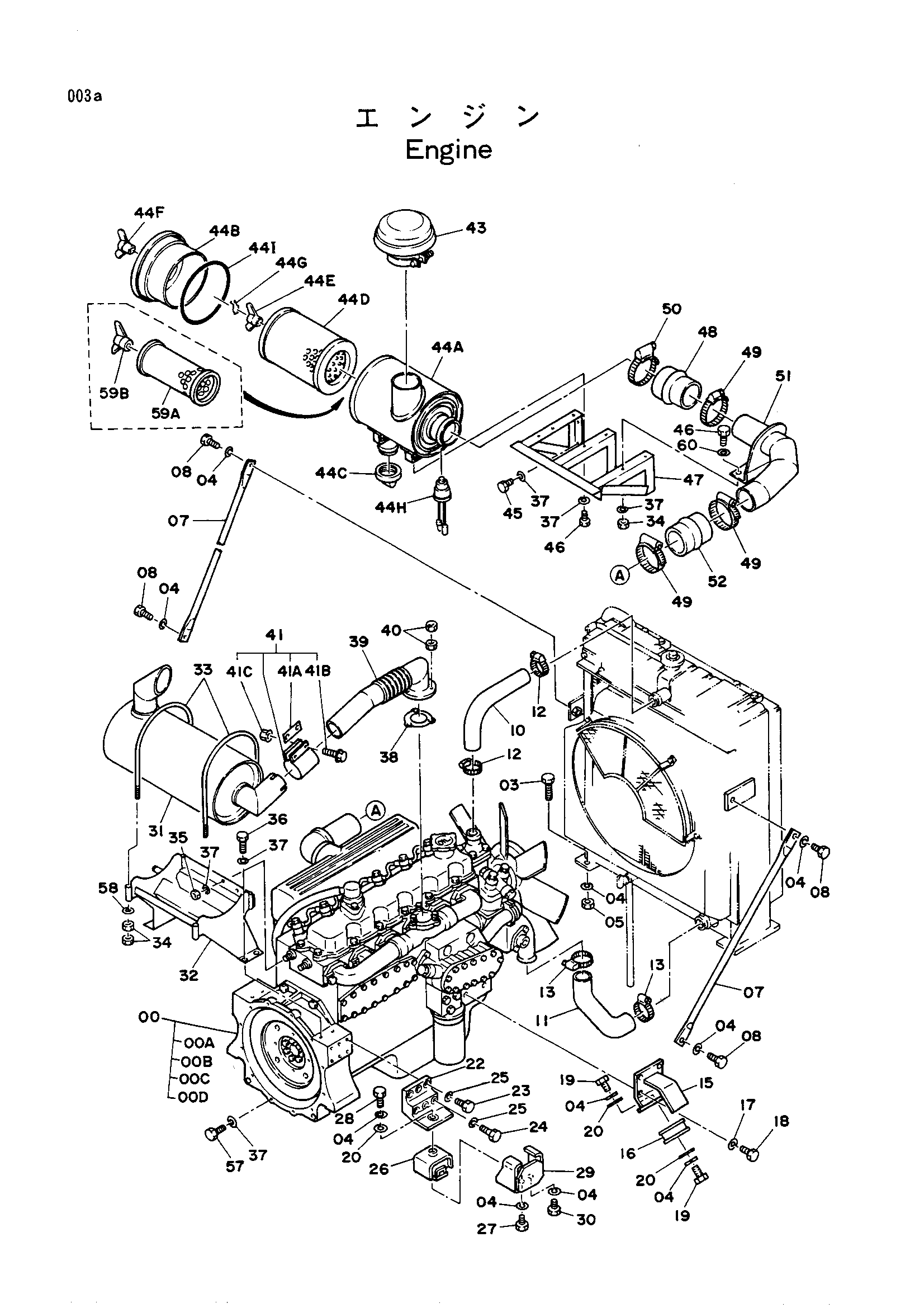

Заводская схема «Двигатель» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4170630 | Двигатель | 1 |
| 00A | 4175914 | Элемент фильтр (двигатель: масляный) | 1 |
| 00B | 4175915 | Элемент фильтр (топливный) | 1 |
| 00C | 4162471 | Ремень вентилятор (1=2 детали) | 1 |
| 00D | 4145580 | Ремень V (без радиатор) | 1 |
| 03 | J901645 | Болт | 4 |
| 04 | A590916 | Пружинная шайба | 20 |
| 05 | J950016 | Гайка | 4 |
| 07 | 4143079 | Стойка | 2 |
| 08 | J901635 | Болт | 4 |
| 10 | 4170633 | Водяной шланг | 1 |
| 11 | 3025507 | Водяной шланг | 1 |
| 12 | 4504199 | Хомут шланга | 2 |
| 13 | 4504491 | Хомут шланга | 2 |
| 15 | 8026207 | Кронштейн | 2 |
| 16 | 4147007 | Резиновая прокладка | 2 |
| 17 | 4086891 | Шайба | 8 |
| 18 | J901235 | Болт | 8 |
| 19 | M111630 | Болт | 4 |
| 20 | 4087197 | Шайба | 6 |
| 22 | 3028981 | Опора | 2 |
| 23 | J901445 | Болт | 6 |
| 24 | J901480 | Болт | 6 |
| 25 | 4114404 | Шайба | 12 |
| 26 | 4157888 | Резиновая прокладка | 2 |
| 27 | M111650 | Болт | 2 |
| 28 | M111632 | Болт | 2 |
| 29 | 8028198 | Ограничитель | 2 |
| 30 | J901632 | Болт | 4 |
| 31 | 4157887 | Глушитель | 1 |
| 32 | 6007216 | Кронштейн | 1 |
| 33 | 4149371 | U-образный болт | 2 |
| 34 | J950010 | Гайка | 10 |
| 35 | M501008 | Гайка | 2 |
| 36 | J901025 | Болт | 4 |
| 37 | A590910 | Пружинная шайба | 28 |
| 38 | 4106409 | Прокладка | 1 |
| 39 | 8029330 | Выпускная труба | 1 |
| 40 | M521008 | Гайка H | 6 |
| 41 | 4143403 замена: 4190587 | Хомут в сборе | 1 |
| 41 | 4190587 замена: 4190587 | Хомут в сборе | 1 |
| 41A | 4162835 | Прокладка | 1 |
| 41B | 4162836 | Болт | 2 |
| 41C | 4162837 | Гайка | 2 |
| 43 | 4145053 | Колпачок | 1 |
| 44A | 4162829 | Корпус | 1 |
| 44A-I | 4144535 | Фильтр воздушный в сборе | 1 |
| 44B | 4162830 | Крышка | 1 |
| 44C | 4162831 | Клапан | 1 |
| 44D | 4147010 | Элемент | 1 |
| 44E | 4162832 | Гайка гускет | 1 |
| 44F | 4162833 | Гайка | 1 |
| 44G | 4162834 | Зажим | 1 |
| 44H | 4129906 | Индикатер | 1 |
| 44I | 4163558 | Прокладка | 1 |
| 45 | J901020 | Болт | 6 |
| 46 | J901025 | Болт | 6 |
| 47 | 8029515 | Кронштейн | 1 |
| 48 | 4142575 | Шланг | 1 |
| 49 | 4507397 | Хомут шланга | 3 |
| 50 | 4512716 | Хомут шланга | 1 |
| 51 | 8026643 | Трубка | 1 |
| 52 | 4084714 | Шланг: резиновый | 1 |
| 57 | J901028 | Болт | 10 |
| 58 | A590110 | Шайба | 4 |
| 59A | 4145213 | Элемент | 1 |
| 59A-B | 4147011 | Фильтрующий элемент | 1 |
| 59B | 4163739 | Гайка | 1 |
| 60 | J217083 | Шайба плане W3/8 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
