Масляный радиатор трубопроводы — HITACHI UH123

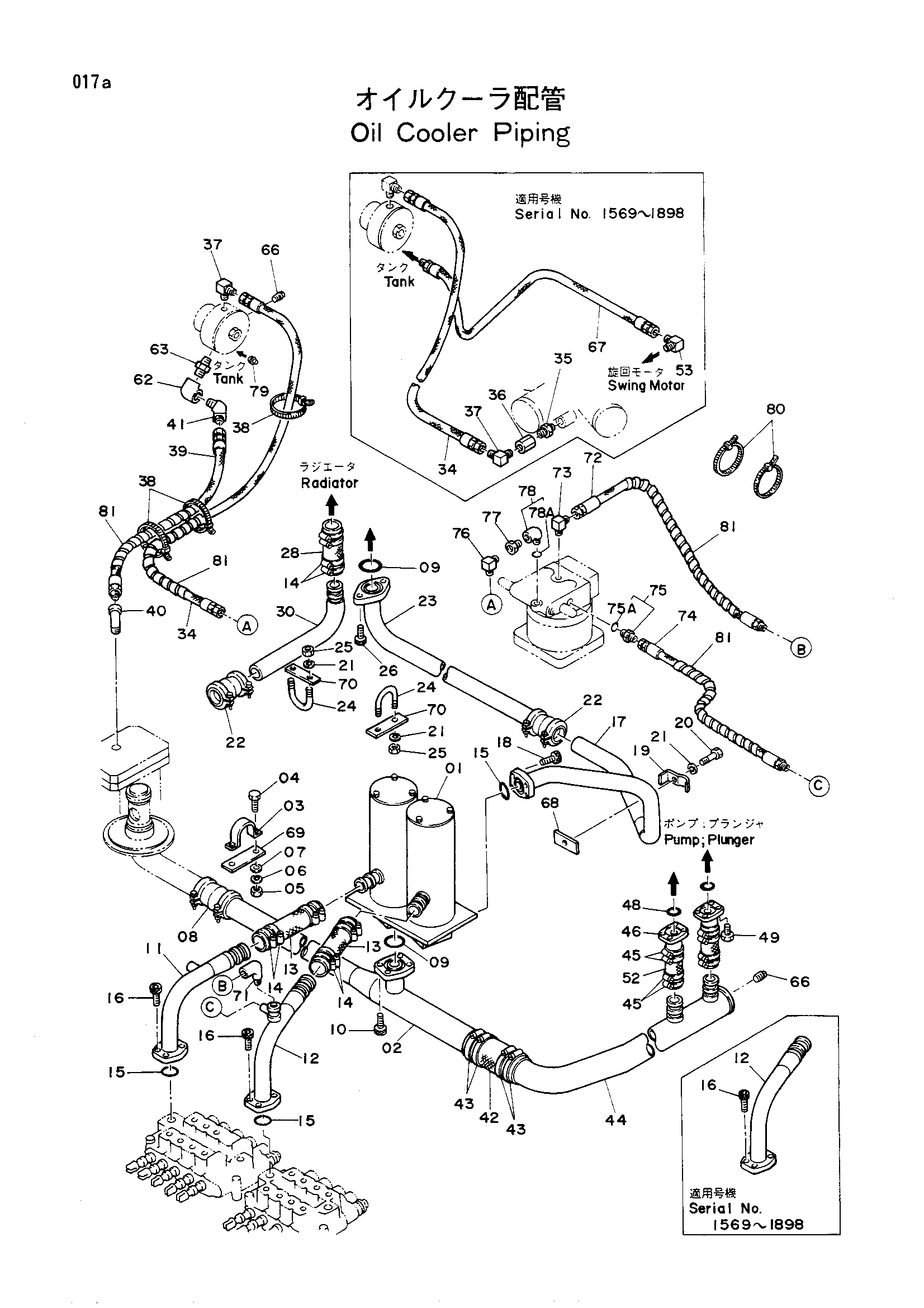

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9015711	Фильтр	1
02	8009750	Трубка	1
03	4053865	Хомут трубки	1
04	M111028	Болт	2
05	M501008	Гайка	2
06	A590910	Пружинная шайба	2
07	A590110	Шайба	2
08	4067833	Муфта	1
09	A810060	Уплотнительное кольцо G60	2
10	M351236	Болт с внутренним шестигранником	4
11	8022517	Всасывающая трубка	1
12	8009747	Трубка	1
12	8027207	Трубка	1
13	446409	Шланг 240	2
14	4504198	Хомут шланга	12
15	A810040	Уплотнительное кольцо G40	3
16	M341036	Болт с внутренним шестигранником	8
17	8009746	Трубка	1
18	M351032	Болт с внутренним шестигранником	4
19	4053698	Хомут трубки	1
20	M111263	Болт	1
21	A590912	Пружинная шайба	5
22	4067834	Муфта	2
23	8009745	Трубка	1
24	4505561	U-образный болт	2
25	M501210	Гайка	4
26	M351240	Болт с внутренним шестигранником	2
28	4037892	Шланг	1
30	8009744	Трубка	1
34	4054349	Шланг	1
34	4131528	Шланг	1
35	94-1703	Адаптер S (150)	1
36	94-0677	Разъём S	1
37	94-1403	Угловой штуцер S 1/2(100)	2
38	4055312	Зажим	3
39	4067832	Шланг	1
40	94-0649	Угловой штуцер	1
41	94-1504	Угловой штуцер	1
42	4033343	Резиновый шланг (13)	1
43	4503469	Хомут шланга	4
44	8016700	Всасывающая трубка	1
45	4505385	Хомут шланга	8
46	9711077	Всасывающая трубка	2
48	A810050	Уплотнительное кольцо	2
49	M341236	Болт разъём 12X35.5	8
52	4015791	Шланг	2
53	94-1401	Угловой штуцер	1
62	J70286	Угловой штуцер PT3/4	1
63	94-1704	Адаптер	1
66	94-2025	Пробка	2
67	4055289	Шланг	1
68	4096730	Регулировочная шайба 2.3	1
69	4096731	Регулировочная шайба	1
70	4096732	Регулировочная шайба	2
71	94-0650	Угловой штуцер	1
72	4134792	Шланг	1
73	4102104	Угловой штуцер	1
74	4054355	Шланг	1
75	4042033	Адаптер	1
75A	4506424	Уплотнительное кольцо	1
76	94-1403	Угловой штуцер S 1/2(100)	1
77	J728684	Переходник	1
78	4075782	Угловой штуцер	1
78A	4506424	Уплотнительное кольцо	1
79	J75282	Пробка масляный PT1/4	1
80	4121859	Зажим лента 390	5
81	4044420	Защита 500	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
