Плунжер насос — HITACHI UH123

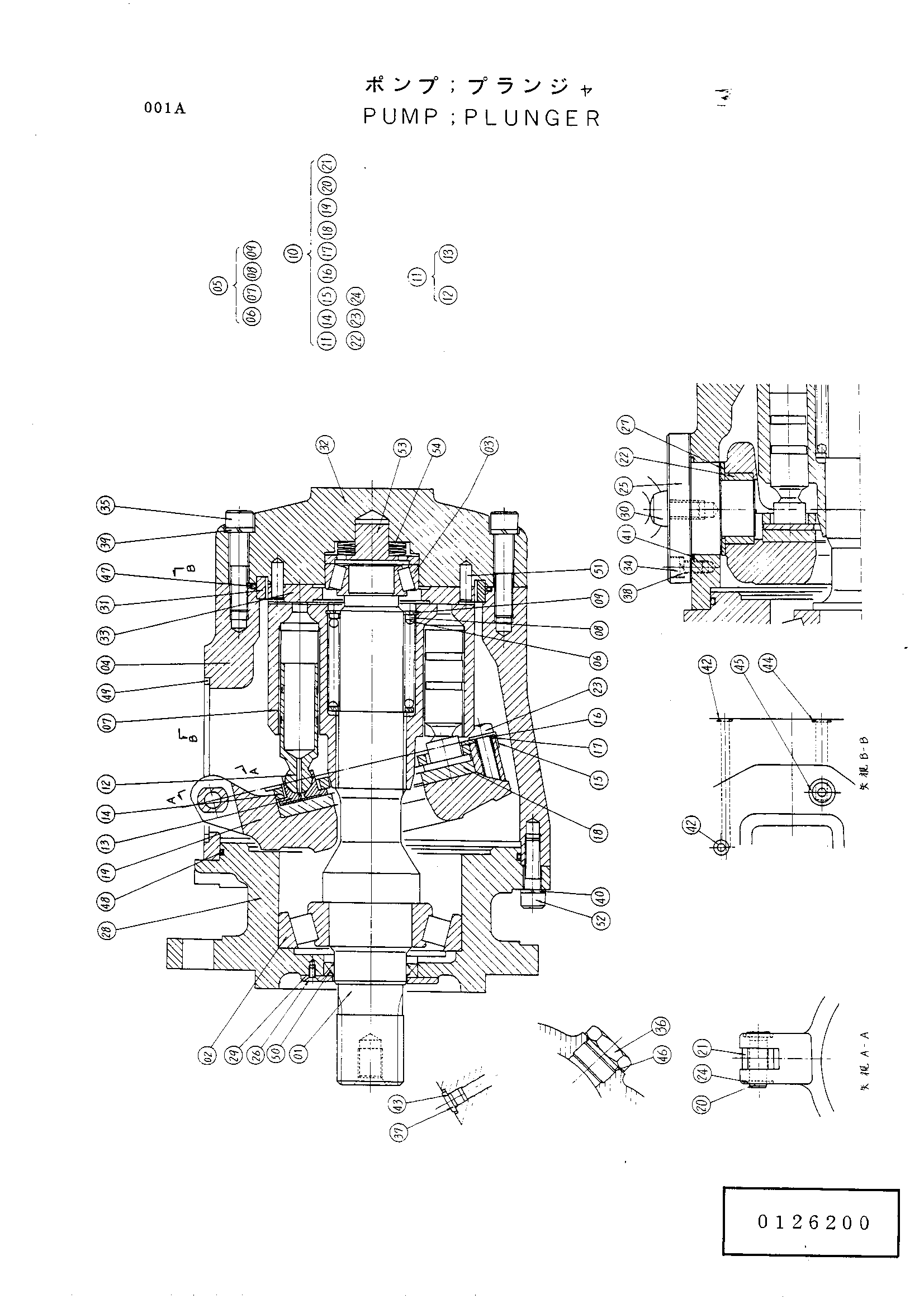

Заводская схема «Плунжер насос» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4089122	Насос плунжер	2
01	4070171	Вал привод	1
02	4070148	Подшипник	1
03	4070149	Подшипник	1
04	126201	Корпус	1
05	4070145	Гидроцилиндр. дополнительный	1
06	100005	Пружина	1
07	126202	Гидроцилиндр	1
08	100007	Кольцо	2
09	126203	Кольцо	1
10	126204	Пластина дополнительный	1
11	126205	Поршень	1
14	100010	Пластина	1
15	100049	Шайба	4
16	126206	Пластина	2
17	100013	Регулировочная шайба	1
18	100014	Пластина	1
19	126207	Пластина	1
20	100016	Палец	1
21	100017	Кольцо	1
22	100019	Втулка	2
23	126208	Болт	4
24	126209	Кольцо	1
25	4070150	Мост	2
26	4070164	Винт	6
27	4070163	Кольцо гаид	2
28	126210	Корпус	1
29	4070152	Крышка передний	1
30	4070168	Болт проушина	1
31	4070151	Кольцо дистанке	1
32	126211	Крышка	1
33	126212	Пластина	1
34	4070158	Болт с внутренним шестигранником	8
35	116424	Болт с внутренним шестигранником	6
36	4070153	Пробка	2
37	4070165	Пробка	3
38	4070161	Пружинная шайба	8
39	4070159	Пружинная шайба	6
40	4070160	Пружинная шайба	8
41	A811065	Уплотнительное кольцо	2
42	4506407	Уплотнительное кольцо	2
43	4506408	Уплотнительное кольцо	3
44	4506320	Уплотнительное кольцо 1B-P10	1
45	4509180	Уплотнительное кольцо	1
46	4070154	Уплотнительное кольцо	2
47	4070156	Уплотнительное кольцо	1
48	4070155	Уплотнительное кольцо	1
49	4070166	Уплотнение	1
50	126213	Масляное уплотнение	1
51	4070172	Палец	2
52	126214	Болт с внутренним шестигранником	8
53	126215	Направляющая	1
54	126216	Пружина пластина	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
