Стрела — HITACHI UH123

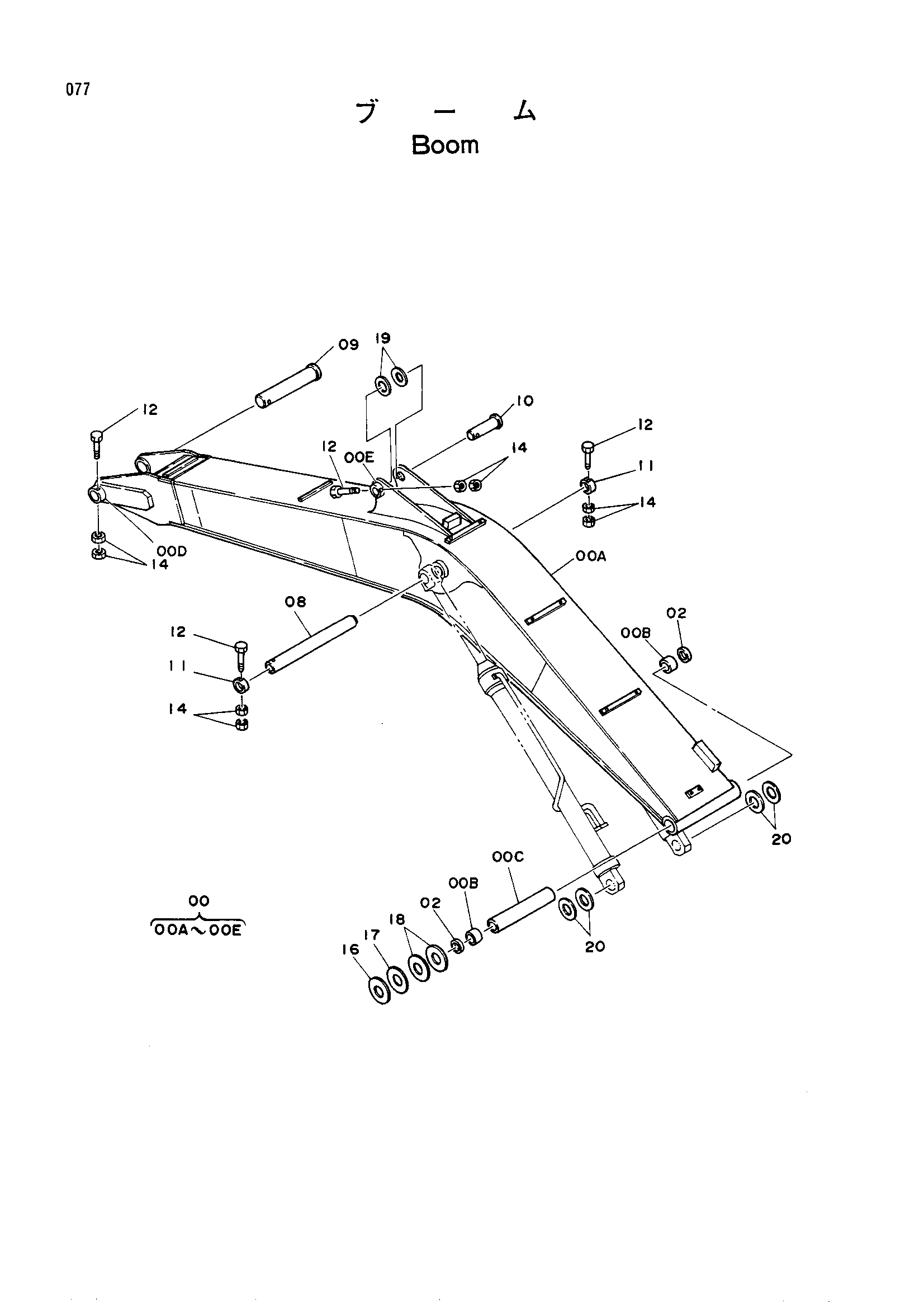

Заводская схема «Стрела» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9059536 | Стрела в сборе | 1 |
| 00A | 5001683 | Стрела | 1 |
| 00B | 3032588 | Втулка | 2 |
| 00C | 4144319 | Проставка (стрела) | 1 |
| 00D | 4067720 | Ограничитель | 1 |
| 00E | 4067719 | Ограничитель | 1 |
| 02 | 4074008 | Пылезащитное уплотнение | 2 |
| 08 | 3026303 | Палец | 1 |
| 09 | 3031537 замена: 3034645 | Палец | 1 |
| 09 | 3034645 | Палец | 1 |
| 10 | 3029082 | Палец | 1 |
| 11 | 4067720 | Ограничитель | 2 |
| 12 | M222004 | Болт | 4 |
| 14 | J951020 | Гайка | 8 |
| 16 | 4144511 | Регулировочная шайба 3.2 | 1 |
| 17 | 4144512 | Регулировочная шайба 2.3 | 1 |
| 18 | 4144513 | Регулировочная шайба 1.2 | 2 |
| 19 | 4114817 | Регулировочная шайба 1.0 | 2 |
| 20 | 4101281 | Регулировочная шайба 1.2 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
