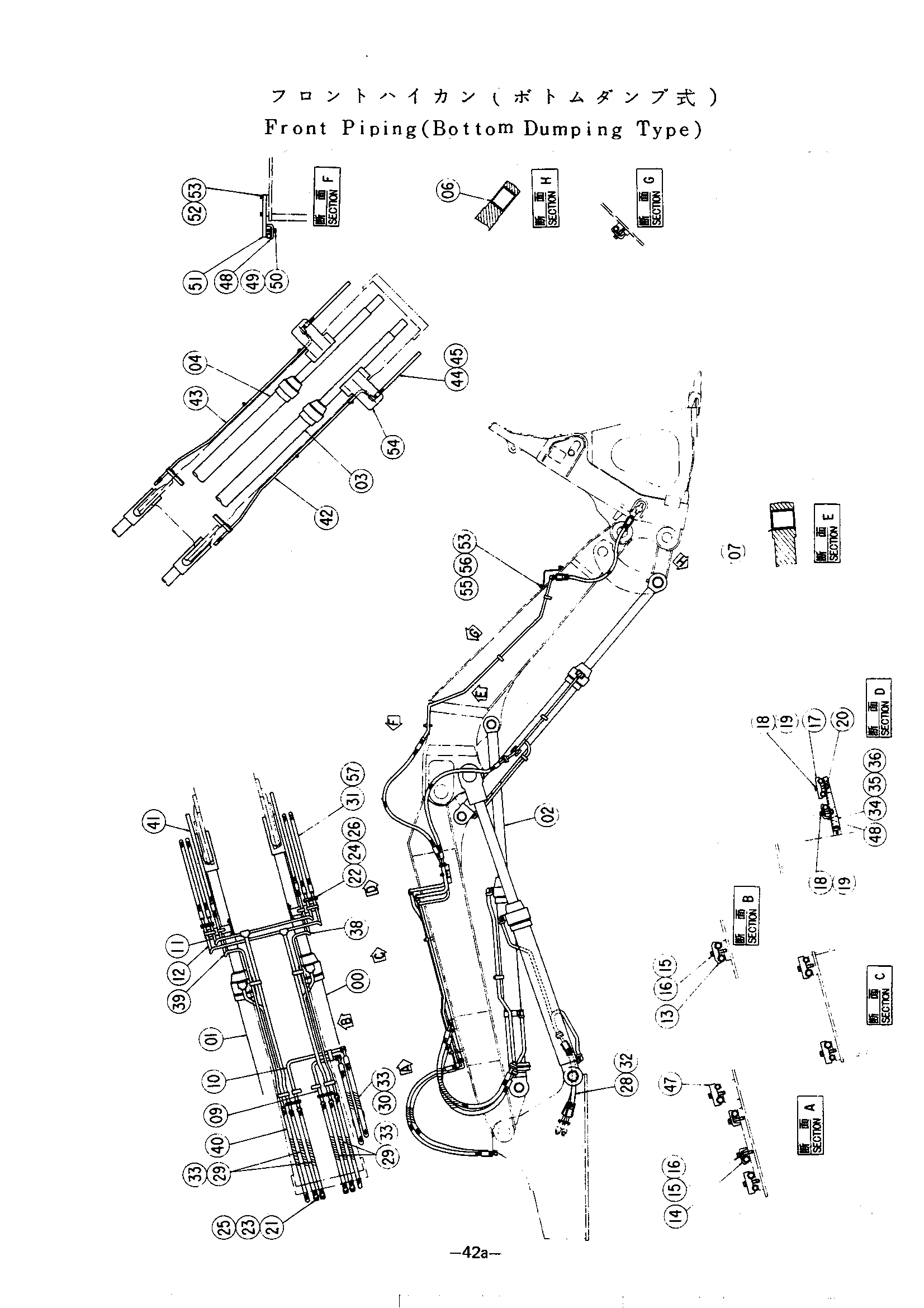

Гидролинии рабочего оборудования (нижний думпинг) — HITACHI UH123

Заводская схема «Гидролинии рабочего оборудования (нижний думпинг)» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4188658	Гидроцилиндр. подъём (правый)	1
01	4188659	Гидроцилиндр. подъём (левый)	1
02	4188660	Гидроцилиндр рукояти	1
03	4188661	Гидроцилиндр. наклон (правый)	1
04	4188662	Гидроцилиндр. наклон (левый)	1
06	4067901	Пылезащитное уплотнение	8
07	4067902	Пылезащитное уплотнение	8
09	9724575	Трубка	1
10	9724576	Трубка	1
11	8034624	Трубка	1
12	8034625	Трубка	1
13	4148597	Крамп трубка	1
14	4148598	Крамп трубка	2
15	J901670	Болт	7
16	A590916	Пружинная шайба	7
17	4184927	Хомут трубки	2
18	J901260	Болт	4
19	A590912	Пружинная шайба	4
20	J950016	Гайка	4
21	962453	Разъёмный фланец	40
22	986910	Разъёмный фланец	16
23	966993	Уплотнительное кольцо	20
24	971489	Уплотнительное кольцо	8
25	M341032	Болт с внутренним шестигранником	80
26	M341030	Болт с внутренним шестигранником	32
28	4154620	Шланг	4
28	4180395	Шланг	4
29	4154623	Шланг	4
30	4169524	Шланг	2
31	4184830	Шланг	4
32	4055141	Защитный кожух	4
33	4044420	Защитный кожух	8
34	9725593	Кронштейн	2
35	J901230	Болт	4
36	A590912	Пружинная шайба	4
38	8035918	Трубка	1
39	8035919	Трубка	1
40	4167135	Шланг	2
41	4167134	Шланг	2
42	8035921	Трубка	1
43	8035920	Трубка	1
44	4166309	Шланг	2
45	4053610	Защитный кожух	2
47	4190623	Хомут трубки	4
48	4053595	Хомут	8
49	J901255	Болт	6
50	A590912	Пружинная шайба	6
51	4190551	Седло винта	2
52	J901032	Болт	4
53	A590910	Пружинная шайба	12
54	4190552	Крышка	2
55	J901022	Болт	8
56	A590110	Шайба	8
57	4044420	Защитный кожух	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
