Отопитель — HITACHI UH123

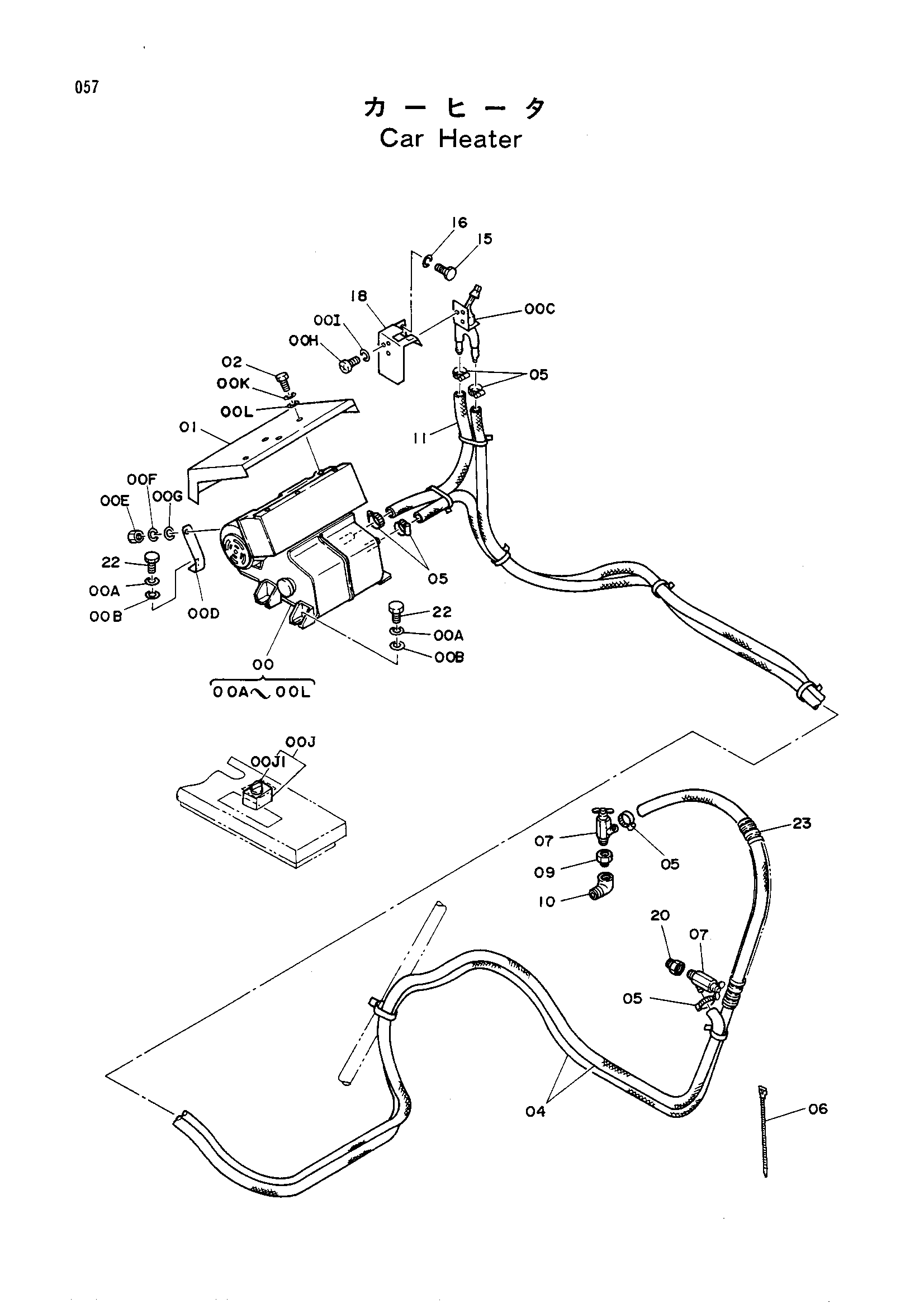

Заводская схема «Отопитель» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4133585 | Отопитель | 1 |
| 00A | A590910 | Пружинная шайба | 5 |
| 00B | A590110 | Шайба | 5 |
| 00C | 4115856 | Кокк (отопитель) | 1 |
| 00D | 4080636 | Кронштейн | 1 |
| 00E | M500807 | Гайка | 1 |
| 00F | A590908 | Пружинная шайба | 1 |
| 00G | A590108 | Шайба | 1 |
| 00H | M430510 | Винт | 3 |
| 00I | A590905 | Пружинная шайба | 3 |
| 00J | 4110100 | Выключатель роталй | 1 |
| 00J1 | 4184463 | Ручка | 1 |
| 00K | A590906 | Пружинная шайба | 4 |
| 00L | A590106 | Плоская шайба | 4 |
| 01 | 7009413 | Крышка | 1 |
| 02 | J900625 | Болт | 4 |
| 04 | 4098445 | Резиновый шланг (5000) | 2 |
| 05 | 4507228 | Хомут шланга | 6 |
| 06 | 4055312 | Зажим 250 | 10 |
| 07 | 4508050 | Кран | 2 |
| 09 | 94-1602 | Переходник | 1 |
| 10 | 94-0632 | Угловой штуцер S (100) | 1 |
| 11 | 4143245 | Водяной шланг | 1 |
| 15 | J900612 | Болт | 2 |
| 16 | A590906 | Пружинная шайба | 2 |
| 18 | 4125177 | Крышка | 1 |
| 20 | J728683 | Переходник | 1 |
| 22 | J901020 | Болт | 5 |
| 23 | 4188520 | Трубка 400 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
