Гидроцилиндр рукояти — HITACHI UH123

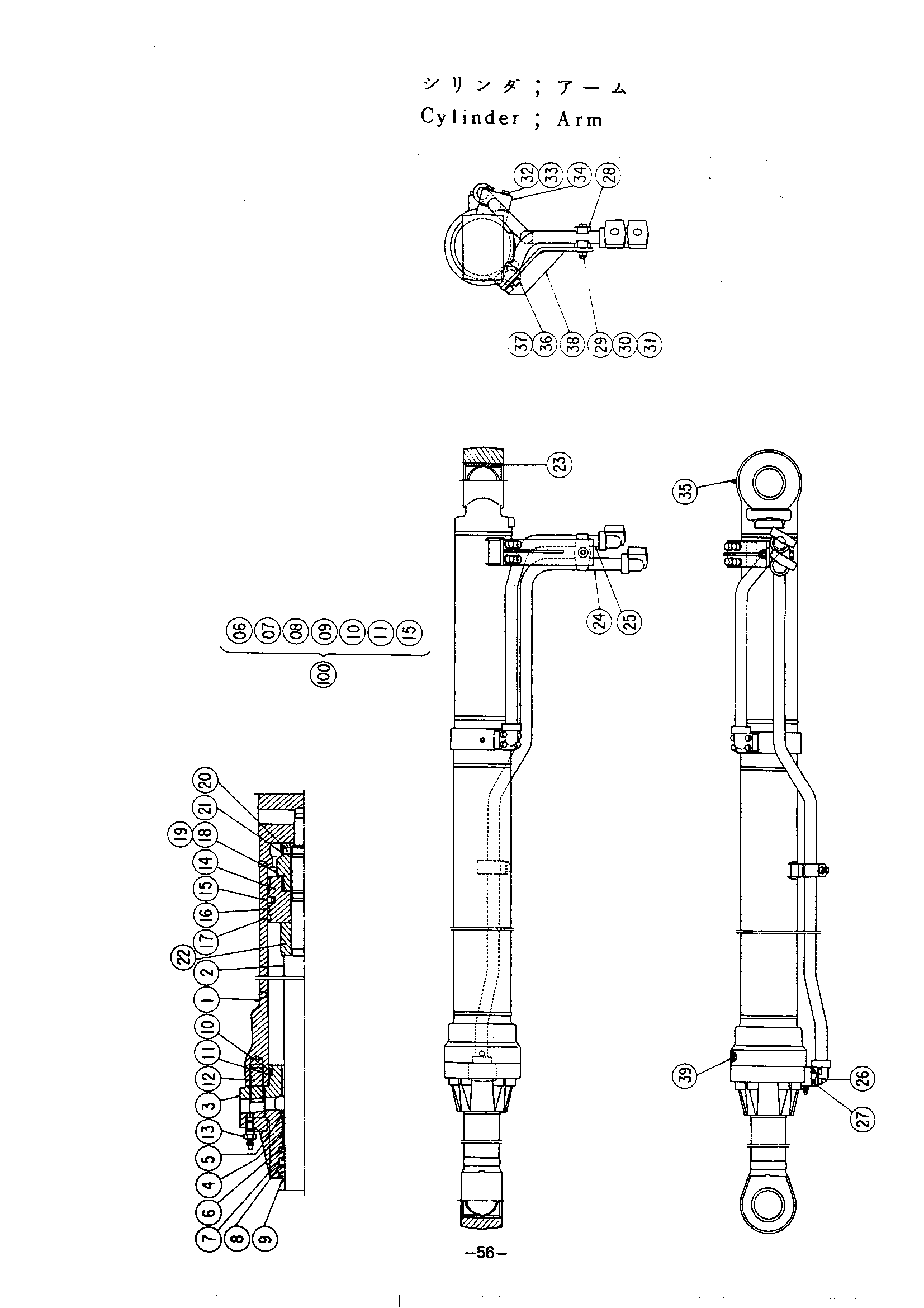

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4188660 | Гидроцилиндр рукояти | 1 | |
| 01 | 0299701 | Труба гидроцилиндра | 1 |
| 02 | 0299702 | Шток поршня | 1 |
| 03 | 0254506 | Головка гидроцилиндра | 1 |
| 04 | 0237104 | Втулка | 1 |
| 05 | 0208504 | Стопорное кольцо | 1 |
| 06 | 0208505 | Кольцо | 1 |
| 07 | 4070021 | У-ринг | 1 |
| 08 | 0208522 | Опорное кольцо | 1 |
| 09 | 0208507 | Грязесъёмное кольцо | 1 |
| 10 | 4068626 | Уплотнительное кольцо | 1 |
| 11 | 0208508 | Опорное кольцо | 1 |
| 12 | 0224117 | Болт с внутренним шестигранником | 8 |
| 13 | 0237418 | Бреедер воздушный | 2 |
| 14 | 0224105 | Поршень | 1 |
| 15 | 0224106 | Уплотнительное кольцо | 1 |
| 16 | 0224107 | Кольцо | 2 |
| 17 | 0224108 | Кольцо | 2 |
| 18 | 0237107 | Регулировочная шайба | 1 |
| 19 | 0245404 | Гайка | 1 |
| 20 | 0224111 | Палец | 1 |
| 21 | 0224113 | Стопорное кольцо | 1 |
| 22 | 0299703 | Подшипник. амортизатор | 1 |
| 22 | 0299708 | Подшипник. амортизатор | 1 |
| 23 | 0299704 | Втулка | 2 |
| 24 | 0299705 | Трубка | 1 |
| 25 | 0299706 | Трубка | 1 |
| 26 | 0150616 | Болт с внутренним шестигранником | 8 |
| 27 | 4070049 | Уплотнительное кольцо | 2 |
| 28 | 0236915 | Держатель | 2 |
| 29 | 0236916 | Болт | 1 |
| 30 | 0236917 | Шайба | 1 |
| 31 | 0236918 | У-нут | 1 |
| 32 | 0255009 | Болт | 2 |
| 33 | 0208516 | Пружинная шайба | 2 |
| 34 | 0237416 | Держатель | 1 |
| 35 | J75481 | Штуцер | 1 |
| 36 | 0236913 | Болт | 4 |
| 37 | 0163408 | Шайба | 4 |
| 38 | 0299707 | Кронштейн | 1 |
| 39 | 94-2011 | Пробка | 2 |
| 100 | 4193555 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
