Пилотные гидролинии — HITACHI UH123

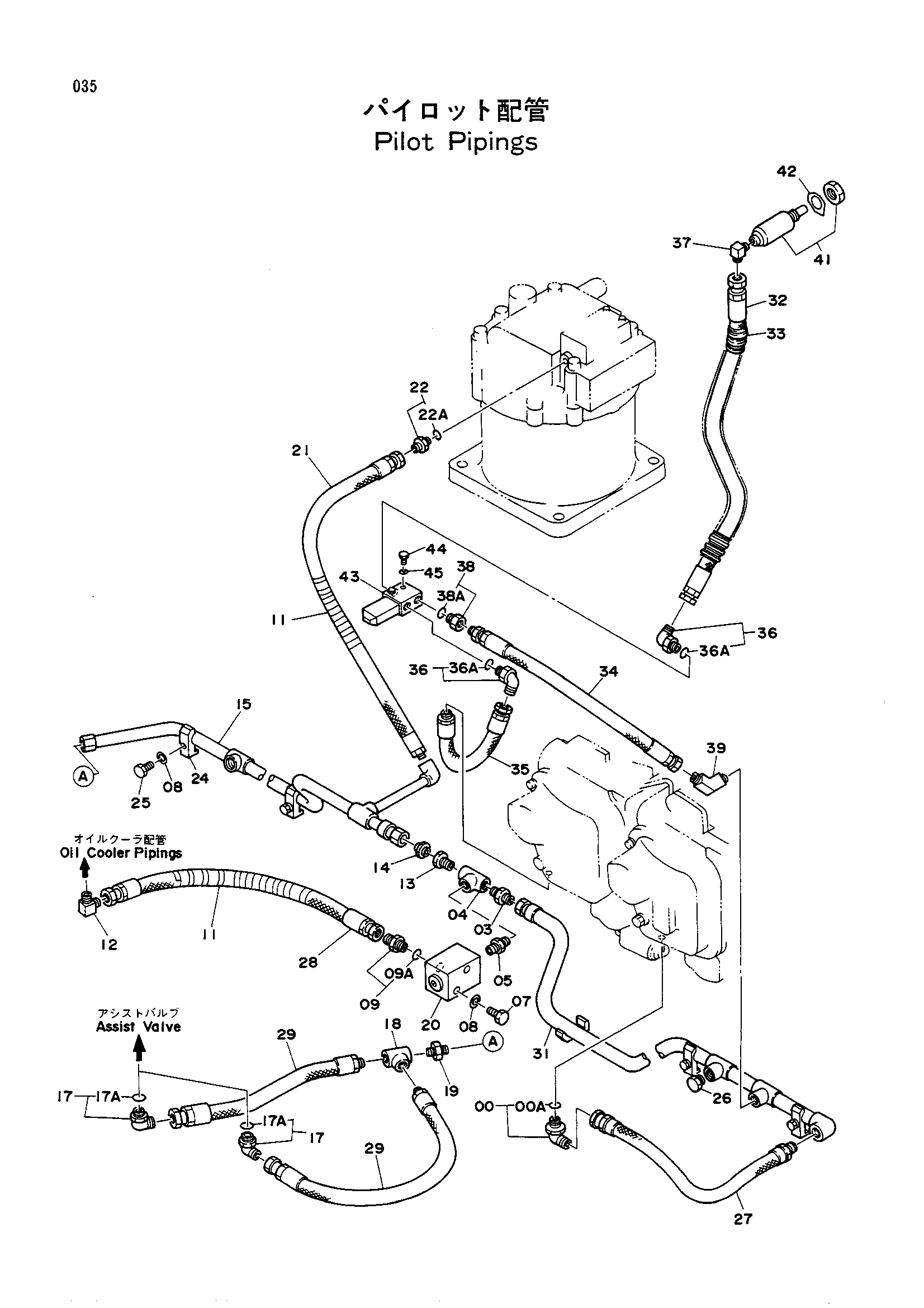

Заводская схема «Пилотные гидролинии» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4037760	Угловой штуцер	1
00A	4506418	Уплотнительное кольцо	1
03	94-1303	Адаптер S 1/2 (130)	1
04	94-0662	TEE S (100)	1
05	94-1902	Адаптер	1
07	J901025	Болт	2
08	A590910	Пружинная шайба	7
09	4042032	Адаптер	1
09A	4506418	Уплотнительное кольцо	1
11	4044420	Защитный кожух	2
12	94-1403	Угловой штуцер S 1/2 (100)	1
13	94-1602	Переходник	1
14	94-1302	Адаптер S (10)	1
15	8029396	Трубка	1
17	4112300	Угловой штуцер	2
17A	957366	Уплотнительное кольцо	1
18	94-0660	TEE S (100)	1
19	94-1701	Адаптер S (130)	1
20	4160111	Клапан релифе	1
21	4118687	Шланг	1
22	4042030	Адаптер	1
22A	957366	Уплотнительное кольцо	1
24	4053594	Хомут трубка (2)	5
25	J901040	Болт	5
26	447483	Пробка	1
27	4055246	Шланг	1
28	4514831	Шланг (9)	1
29	4066925	Шланг	2
31	8033117	Трубка	1
32	4158042	Шланг	1
33	4044420 замена: 4189715	Защита 500	1
33	4189715 замена: 4189715	Трубка 600	1
34	4150265	Шланг	1
35	4159564	Шланг	1
36	4112300	Угловой штуцер	2
36A	957366	Уплотнительное кольцо	1
37	94-1401	Угловой штуцер	1
38	4138898	Адаптер	1
38A	957366	Уплотнительное кольцо	1
39	94-1501	Угловой штуцер	1
41	4169379	Гидроцилиндр	1
42	4187005	Стопорная шайба	1
43	4168805	Клапан соленои	1
44	J900650	Болт	2
45	A590906	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
