Поворот трансмиссия — HITACHI UH123

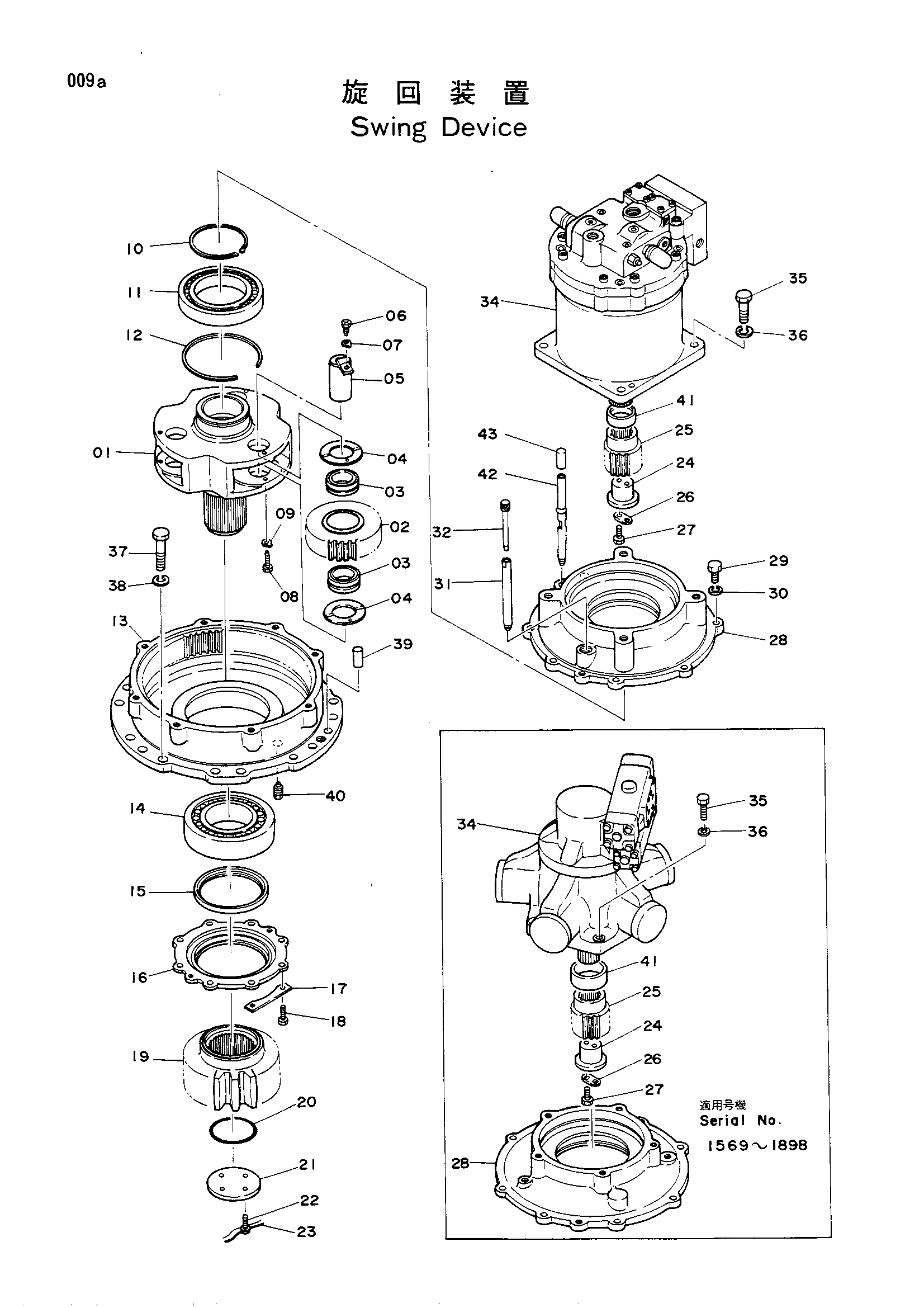

Заводская схема «Поворот трансмиссия» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9020199	Механизм поворота в сборе	1
	9053568	Механизм поворота в сборе	1
01	1006165	Водило	1
02	3013126	Планетарная шестерня	3
03	4511577	Игольчатый подшипник	6
04	4042836	Проставка	6
05	8022558	Палец	3
06	4055060	Болт ограничитель	3
07	A590414	Шайба тонгуед	3
08	4125911	Болт ограничитель	3
09	A590412	Шайба тонгуед	3
10	4511549	Стопорное кольцо	1
11	4067055	Роликовый подшипник	1
12	4081167	Стопорное кольцо	1
13	1003252	Корпус	1
14	4067056	Роликовый подшипник	1
15	4148836 замена: 947010	Масляное уплотнение	1
15	947010 замена: 4148836	Масляное уплотнение	1
16	3502316	Крышка	1
17	4511578	Стопорная шайба	4
18	M111436	Болт	8
19	3017764	Шестерня	1
20	4508195	Уплотнительное кольцо (20)	1
21	4102365	Крышка	1
22	4102366	Болт	4
23	4501973	Провод	2
24	4067032	Бобышка	1
25	3010412	Солнечная шестерня	1
26	488044	Стопорная пластина	1
27	M111063	Болт 10X63	2
28	2013791	Крышка	1
28	2018532	Крышка	1
29	M121645	Болт	8
30	A590916	Пружинная шайба	8
31	4114040	Трубка	1
32	9703989	Указатель уровня	1
34	4102646	Гидромотор	1
34	4152946	Гидромотор	1
35	M211656	Болт	5
35	M212065	Болт	4
36	A590916	Пружинная шайба	5
36	A590920	Пружинная шайба	4
37	M122271	Болт	16
38	A590922	Пружинная шайба	16
39	J402050	Установочный штифт 20X50	2
40	960339	Пробка магнит	1
41	4102476	Проставка	1
41	4144712	Проставка	1
42	4078071	Трубка	1
43	4078070	Колпачок	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
