Электрооборудование — HITACHI UH123

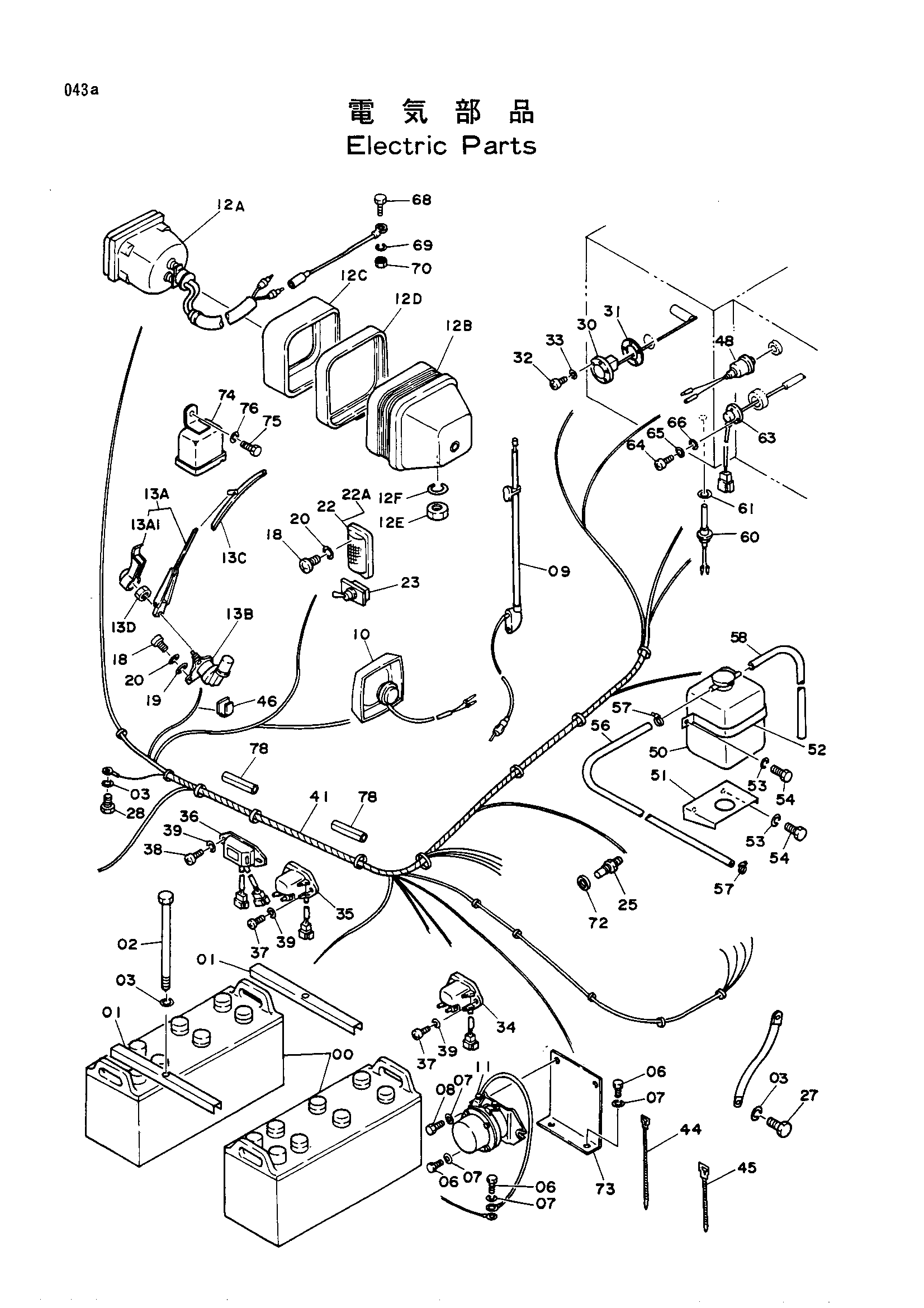

Заводская схема «Электрооборудование» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4156116 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4140208 | Болт | 2 |
| 03 | A590910 | Пружинная шайба | 4 |
| 06 | J900816 | Болт | 5 |
| 07 | A590908 | Пружинная шайба | 7 |
| 08 | J900822 | Болт | 2 |
| 09 | 4123177 | Антенна | 1 |
| 10 | 4121152 | Динамик | 1 |
| 11 | 4168218 | Реле аккумулятор | 1 |
| 12A | 4163596 | Фонарь | 1 |
| 12A-F | 4151325 | Фара | 2 |
| 12B | 4163597 | Держатель | 1 |
| 12C | 4163598 | Лента | 1 |
| 12D | 4163599 | Лента | 1 |
| 12E | M501411 | Гайка | 1 |
| 12F | A590914 | Пружинная шайба | 1 |
| 13A | 4160142 | Стеклоочиститель рукоять | 1 |
| 13A1 | 4167472 | Крышка | 1 |
| 13A-D | 4169492 | Стеклоочиститель в сборе | 1 |
| 13B | 4151076 | Мотор стеклоочистителя | 1 |
| 13C | 4151077 | Щётка стеклоочистителя | 1 |
| 13D | M500605 | Гайка | 1 |
| 18 | M430510 | Винт | 4 |
| 19 | A590105 | Шайба | 2 |
| 20 | A590905 | Пружинная шайба | 4 |
| 22 | 973204 | Плафон кабины | 1 |
| 22A | 4001854 | Лампа | 1 |
| 23 | 921037 | Выключатель тумблер | 1 |
| 25 | 4030594 | Блок | 1 |
| 27 | J901020 замена: J901020 | Болт | 1 |
| 27 | J901025 замена: J901020 | Болт | 1 |
| 28 | J901014 | Болт | 1 |
| 30 | 4129138 | Поплавок | 1 |
| 31 | 4504289 | Манжета | 1 |
| 32 | M430510 | Винт | 5 |
| 33 | A590905 | Пружинная шайба | 5 |
| 34 | 4167794 | Реле | 1 |
| 35 | 4093547 | Реле защитный | 1 |
| 36 | 4172004 | Регулятор | 1 |
| 37 | M430616 | Винт | 4 |
| 38 | M430610 | Винт | 2 |
| 39 | A590906 | Пружинная шайба | 6 |
| 41 | 4178171 | Жгут проводов | 1 |
| 44 | 4055312 | Зажим 250 | 15 |
| 45 | 4055311 | Зажим | 8 |
| 45 | 4055311 | Зажим | 12 |
| 46 | 4050373 | Зажим | 1 |
| 48 | 4131662 | Блок | 1 |
| 50 | 4130139 | Бак воды | 1 |
| 51 | 3025987 | Кронштейн | 1 |
| 52 | 4142783 | Хомут | 1 |
| 53 | A590910 | Пружинная шайба | 4 |
| 54 | J901018 | Болт | 4 |
| 56 | 4143629 | Водяной шланг 1100 | 1 |
| 57 | 4508575 | Хомут шланга | 2 |
| 58 | 4142844 | Виниловый шланг (L=900) | 1 |
| 60 | 4131643 | Выключатель уровень | 1 |
| 61 | A890022 | Манжета | 1 |
| 63 | 4151888 | Выключатель уровень | 1 |
| 64 | M430513 | Винт | 3 |
| 65 | A590905 | Пружинная шайба | 3 |
| 66 | A590105 | Шайба | 3 |
| 68 | M430613 | Винт | 2 |
| 69 | A590906 | Пружинная шайба | 2 |
| 70 | M500605 | Гайка | 2 |
| 72 | 4164304 | Манжета | 1 |
| 73 | 4168174 | Кронштейн | 1 |
| 74 | 4167793 | Реле | 2 |
| 75 | M430813 | Винт | 2 |
| 76 | A590908 | Пружинная шайба | 2 |
| 78 | 4189992 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
