Воздушный трубопроводы — HITACHI UH123

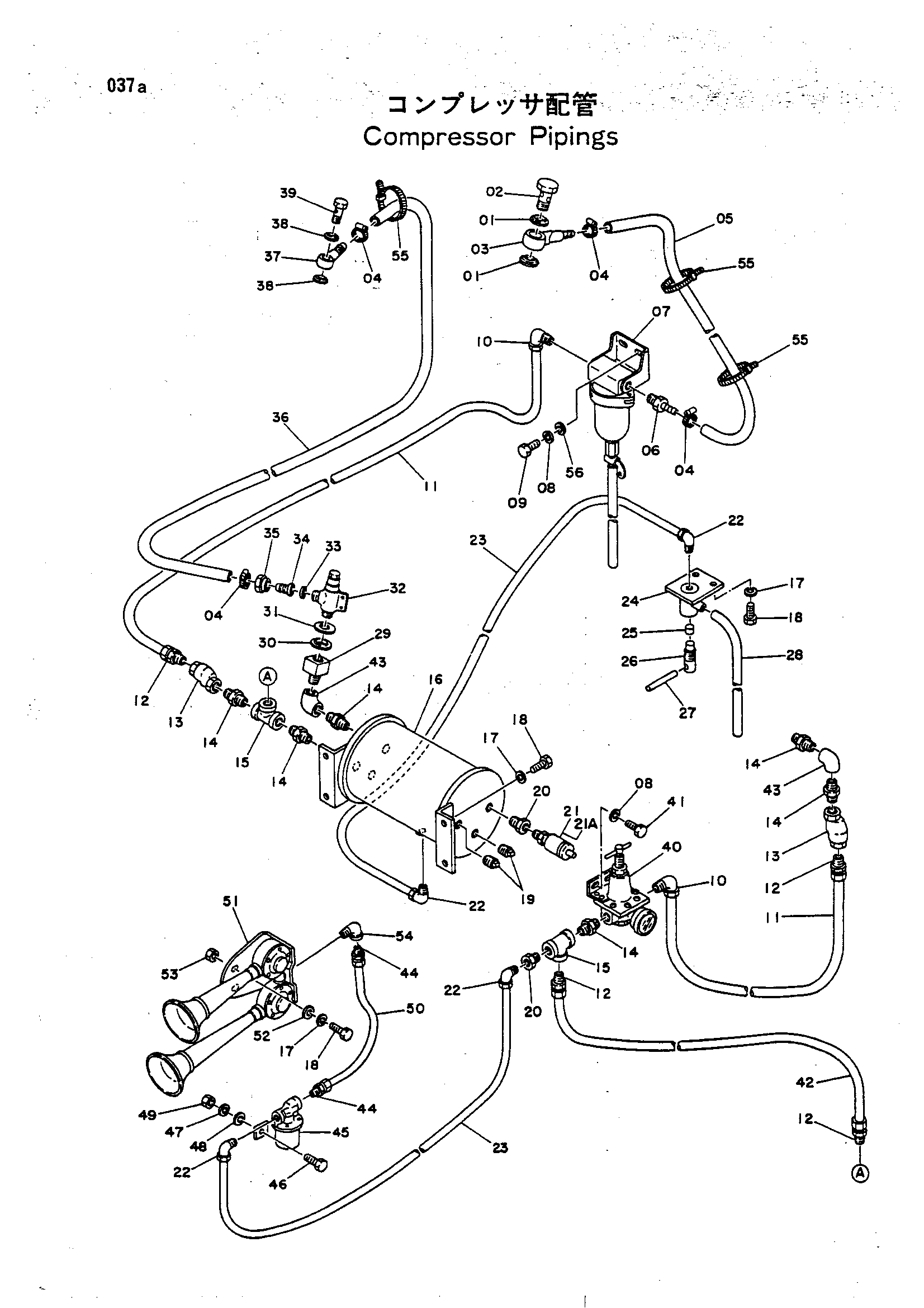

Заводская схема «Воздушный трубопроводы» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 984227 | Манжета | 2 |
| 02 | 996277 | Болт соединение | 1 |
| 03 | 4512041 | Соединение | 1 |
| 04 | 4514700 | Зажим шланг | 4 |
| 05 | 4067827 замена: 4103494 | Резиновый шланг | 1 |
| 05 | 4103494 | Резиновый шланг | 1 |
| 06 | 49960 | Адаптер | 1 |
| 07 | 4052444 замена: 4087949 | Фильтр воздушный | 1 |
| 07 | 4087949 замена: 4125218 | Фильтр воздушный | 1 |
| 07 | 4125218 | Фильтр воздушный | 1 |
| 08 | A590906 | Пружинная шайба | 4 |
| 09 | M200614 | Болт | 2 |
| 10 | 4501785 | Угловой штуцер | 2 |
| 11 | 4054717 | Трубка | 2 |
| 12 | 969198 | Адаптер | 4 |
| 13 | 986953 | Обратный клапан | 2 |
| 14 | J70783 | Адаптер | 6 |
| 15 | J70483 | TEE PT3/8 | 2 |
| 16 | 8501883 | Бак воздушный | 1 |
| 17 | A590910 | Пружинная шайба | 8 |
| 18 | M111018 замена: M111022 | Болт | 8 |
| 18 | M111022 замена: M111018 | Болт | 8 |
| 19 | J75283 | Пробка масляный PT3/8 | 2 |
| 20 | J728382 | Переходник | 2 |
| 21 | 986952 | Клапан защитный | 1 |
| 21A | 4074204 | Крышка | 1 |
| 22 | 992312 | Разъём | 4 |
| 23 | 4067828 | Трубка | 2 |
| 24 | 9704549 | Кронштейн | 1 |
| 25 | 487045 | Резиновая прокладка | 1 |
| 26 | 487046 | Рукоятка | 1 |
| 27 | 986954 | Пружинный штифт | 1 |
| 28 | 4512031 | Шланг | 1 |
| 29 | 499820 | Адаптер | 1 |
| 30 | 984219 | Уплотнительная шайба | 1 |
| 31 | 4503857 | Регулировочная шайба | 1 |
| 32 | 4092238 замена: 4092238 | Регулятор | 1 |
| 32 | 986963 замена: 4092238 | Регулятор | 1 |
| 33 | 984225 | Манжета | 1 |
| 34 | 487027 | Втулка | 1 |
| 35 | 971303 | Гайка втулка | 1 |
| 36 | 4067829 замена: 4103495 | Резиновый шланг | 1 |
| 36 | 4103495 | Хосе-руббер | 1 |
| 37 | 4514461 | Соединение | 1 |
| 38 | 996278 | Манжета | 2 |
| 39 | 4512839 | Болт соединение | 1 |
| 40 | 3022100 | Регулятор | 1 |
| 40 | 3500765 замена: 3022100 | Регулятор | 1 |
| 41 | M200610 | Болт | 2 |
| 42 | 4067830 | Трубка | 1 |
| 43 | J70283 | Угловой штуцер PT3/8 | 2 |
| 44 | 992313 | Разъём | 2 |
| 45 | 4135434 | Клапан | 1 |
| 45 | 4508894 | Клапан | 1 |
| 46 | M200818 | Болт | 2 |
| 47 | A590908 | Пружинная шайба | 2 |
| 48 | A590108 | Шайба | 2 |
| 49 | M500807 | Гайка | 2 |
| 50 | 4067831 | Трубка | 1 |
| 51 | 4114260 замена: 4135433 | Звуковой сигнал воздушный | 1 |
| 51 | 4135433 | Звуковой сигнал воздушный | 1 |
| 51 | 4508893 замена: 4114260 | Звуковой сигнал воздушный | 1 |
| 52 | A590110 | Шайба | 2 |
| 53 | M501008 | Гайка | 2 |
| 54 | 94-0646 | Угловой штуцер | 1 |
| 55 | 4055312 | Зажим лента 250 | 7 |
| 56 | A590106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
