Гидромотор поворота — HITACHI UH123

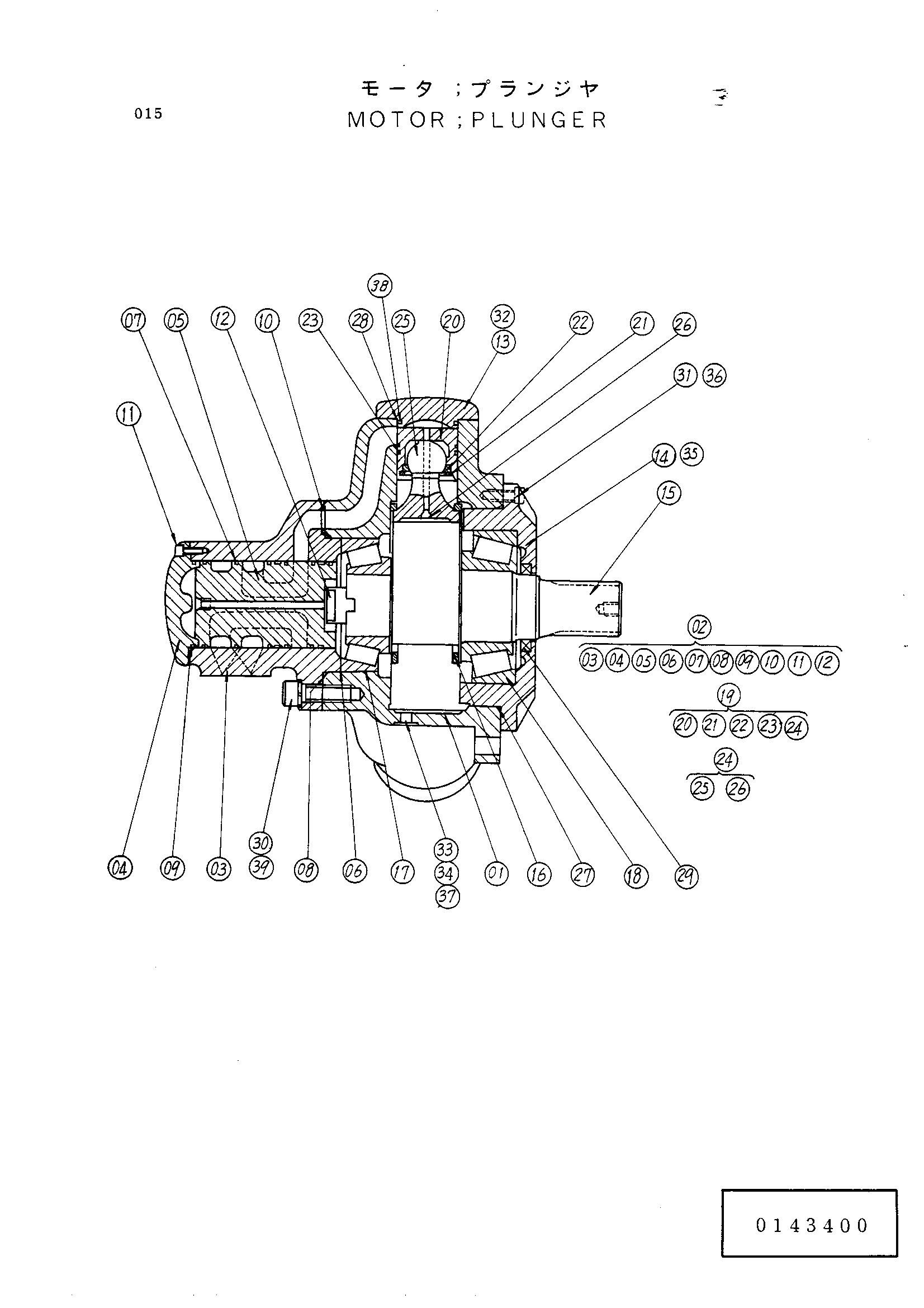

Заводская схема «Гидромотор поворота» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4104855 | Гидромотор плунжер | 1 | |
| 01 | 0143401 | Корпус | 1 |
| 02 | 0185001 | Корпус | 1 |
| 04 | 0126502 | Крышка задний | 1 |
| 06 | 0126503 | Регулировочная шайба | 1 |
| 07 | 0126504 | Поршневое кольцо | 12 |
| 08 | 4003111 | Уплотнительное кольцо | 1 |
| 09 | 972740 | Уплотнительное кольцо | 1 |
| 10 | 972742 | Уплотнительное кольцо | 5 |
| 11 | 4514811 | Болт с внутренним шестигранником | 5 |
| 12 | 972730 | Муфта | 1 |
| 13 | 0143402 | Крышка | 5 |
| 14 | 4514814 | Крышка передний | 1 |
| 15 | 0126505 | Вал | 1 |
| 16 | 4003100 | Кольцо направляющая 6BA205 | 2 |
| 17 | 4003105 | Подшипник. 506BA401 | 1 |
| 18 | 4003106 | Подшипник. 506BA402 | 1 |
| 19 | 0116101 | Поршень | 5 |
| 20 | 4031228 | Поршень | 1 |
| 21 | 4003109 | Кольцо 6BA408 | 1 |
| 22 | 4003099 | Кольцо 506BA-204 | 1 |
| 23 | 4003107 | Поршневое кольцо | 2 |
| 24 | 0126506 | Шток коннктинг | 1 |
| 27 | 972738 | Уплотнительное кольцо (18) | 1 |
| 28 | 972741 | Уплотнительное кольцо | 5 |
| 29 | 972743 | Уплотнение масляный (18) | 1 |
| 30 | 4514820 | Болт с внутренним шестигранником | 5 |
| 31 | 4514821 | Болт с внутренним шестигранником | 10 |
| 32 | 0143403 | Болт с внутренним шестигранником | 50 |
| 33 | 4514823 | Разъём | 1 |
| 34 | 4514824 | Манжета | 4 |
| 35 | 4514812 | Винт | 2 |
| 36 | 4070159 | Пружинная шайба | 10 |
| 37 | 4514826 | Пробка | 3 |
| 38 | 0143404 | Опорное кольцо | 5 |
| 39 | 4514828 | Пружинная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
