Гидроцилиндр рукояти — HITACHI UH123

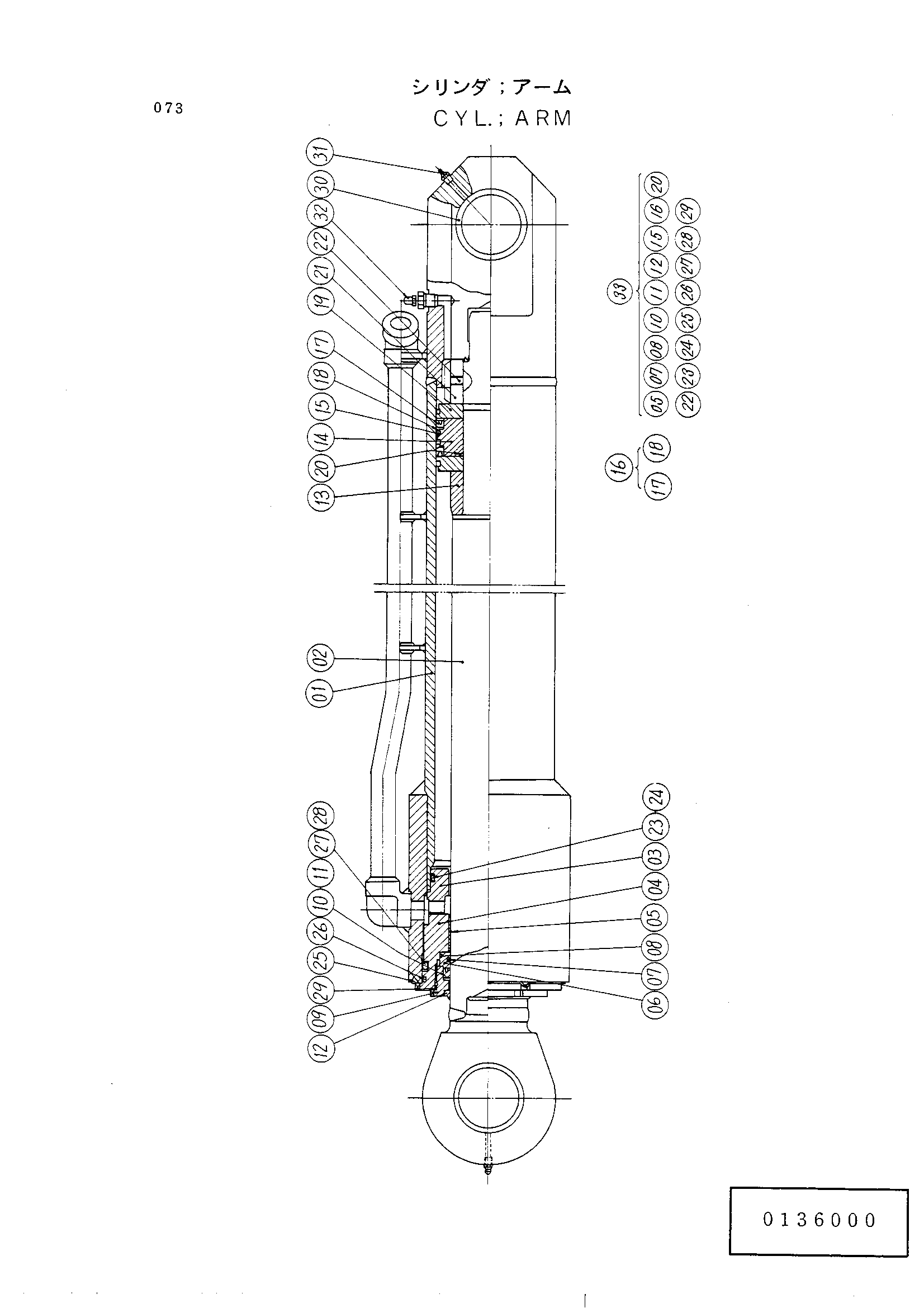

Заводская схема «Гидроцилиндр рукояти» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3015873 | Гидроцилиндр рукояти (0136000) | 1 | |
| 01 | 0127401 | Гидроцилиндр | 1 |
| 02 | 0136001 | Шток поршня | 1 |
| 03 | 0127403 | Проставка | 1 |
| 04 | 0136002 | Головка гидроцилиндра | 1 |
| 05 | 0127405 | Втулка | 1 |
| 06 | 0136003 | Держатель | 1 |
| 07 | 0127407 | Кольцо | 1 |
| 08 | 0136004 | Уплотнительное кольцо | 1 |
| 09 | 0136005 | Держатель | 1 |
| 10 | 0127408 | U-образная манжета | 1 |
| 11 | 0136006 | Опорное кольцо | 1 |
| 12 | 0127409 | Кольцо | 1 |
| 13 | 0127410 | Кольцо | 1 |
| 14 | 0127411 | Поршень | 1 |
| 15 | 997344 | Поршневое кольцо | 4 |
| 16 | 0127412 | U-образная манжета | 2 |
| 17 | 966212 | U-образная манжета | 1 |
| 18 | 966256 | Хеел | 1 |
| 19 | 0127413 | Держатель | 2 |
| 20 | 0127414 | Уплотнительное кольцо | 1 |
| 21 | 0127415 | Корончатая гайка | 1 |
| 22 | 4070109 | Установочный винт | 1 |
| 23 | 4039657 | Уплотнительное кольцо | 1 |
| 24 | 4039658 | Опорное кольцо | 2 |
| 25 | 0127416 | Стопорная шайба | 1 |
| 26 | 0127417 | Уплотнительное кольцо | 1 |
| 27 | 4505082 | Уплотнительное кольцо | 1 |
| 28 | 4505083 | Опорное кольцо | 1 |
| 29 | 4049565 | Уплотнительное кольцо | 2 |
| 30 | 0127418 | Втулка | 2 |
| 31 | 4009445 | Штуцер | 2 |
| 32 | 4059391 | Воздушный клапан | 2 |
| 33 | 4096959 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
