Ходовой трубопроводы — HITACHI UH123

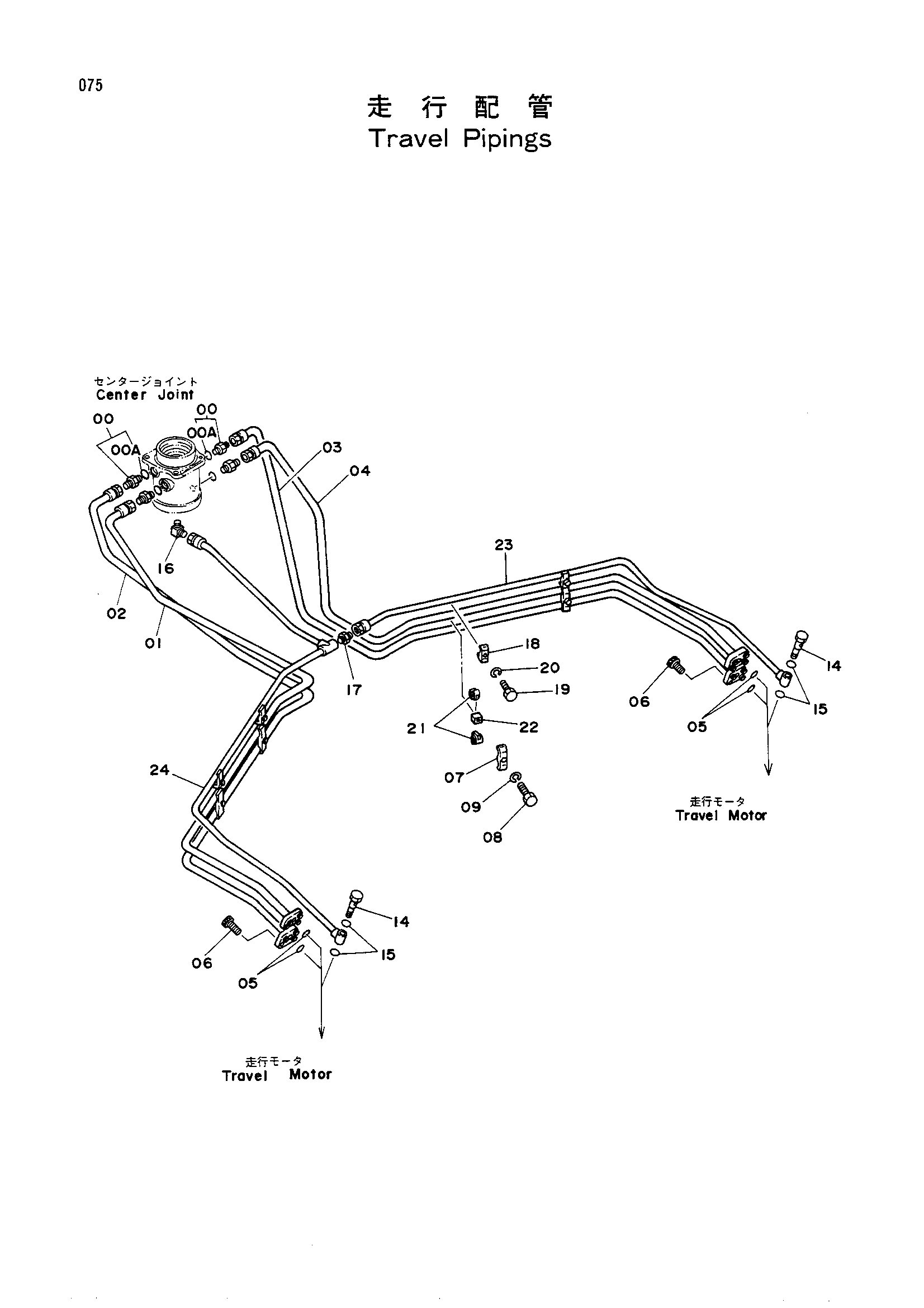

Заводская схема «Ходовой трубопроводы» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4042033 | Адаптер | 4 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 7015668 | Трубка (ход) | 1 |
| 02 | 7015669 | Трубка (ход) | 1 |
| 03 | 7015670 | Трубка (ход) | 1 |
| 04 | 7015671 | Трубка (ход) | 1 |
| 05 | A811035 | Уплотнительное кольцо | 4 |
| 06 | M341032 | Болт с внутренним шестигранником | 16 |
| 07 | 4053599 | Хомут трубки | 4 |
| 08 | J901260 | Болт | 4 |
| 09 | A590912 | Пружинная шайба | 4 |
| 14 | 4109416 | Болт | 2 |
| 15 | 4506418 | Уплотнительное кольцо | 4 |
| 16 | 94-1402 | Угловой штуцер | 1 |
| 17 | 94-1302 | Адаптер S (10) | 1 |
| 18 | 4138227 | Хомут трубки | 4 |
| 19 | J901040 | Болт | 4 |
| 20 | A590910 | Пружинная шайба | 4 |
| 21 | 4166720 | Резиновая подушка | 8 |
| 22 | 4166719 | Проставка | 4 |
| 23 | 7015449 | Трубка (ход) | 1 |
| 24 | 7015450 | Трубка (ход) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
