Гидролинии рабочего оборудования — HITACHI UH123

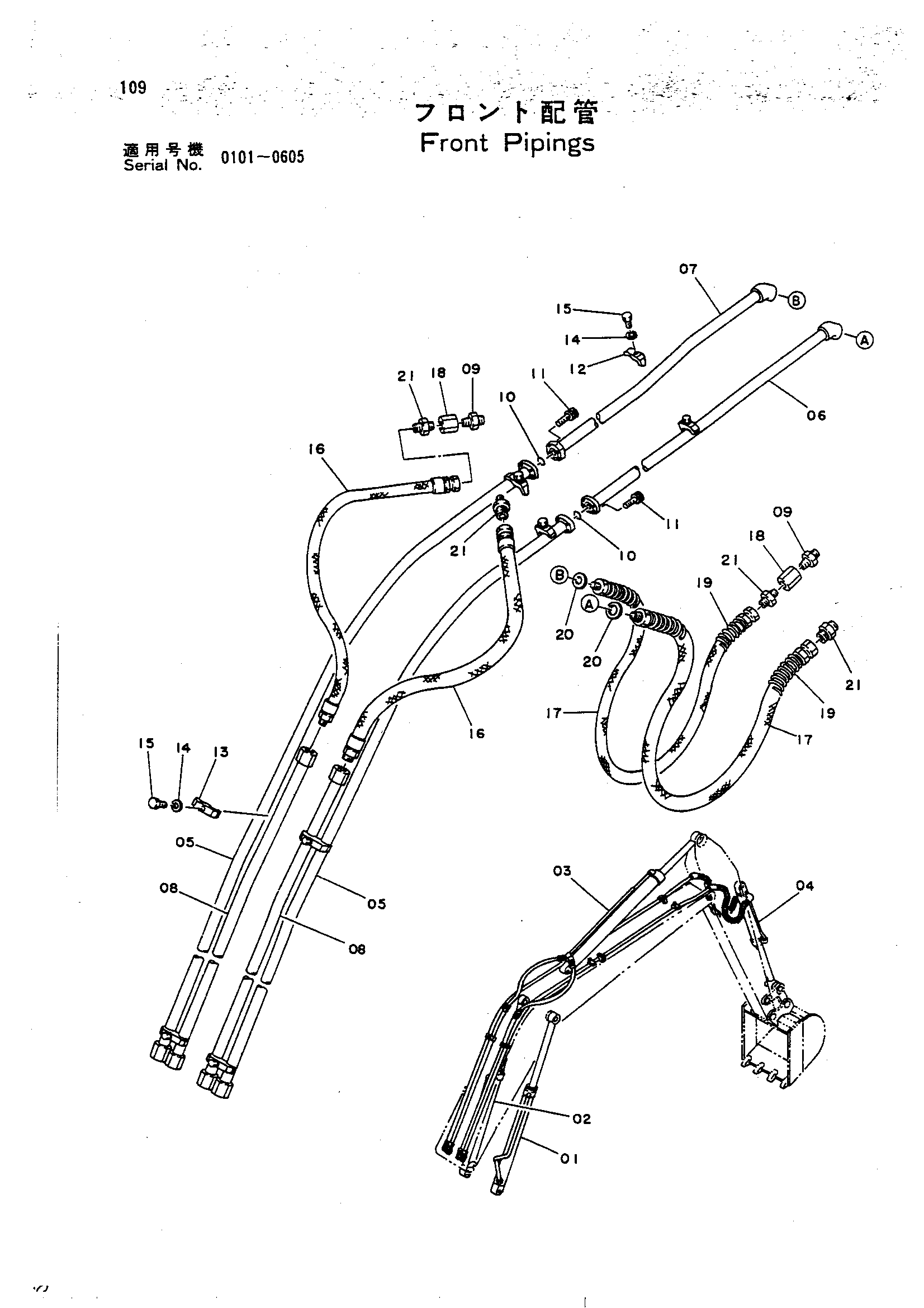

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3010527 | Гидроцилиндр стрелы (правый) | 1 |
| 02 | 3010528 | Гидроцилиндр стрелы (левый) | 1 |
| 03 | 3011918 замена: 3015873 | Гидроцилиндр рукояти | 1 |
| 03 | 3015873 | Гидроцилиндр рукоять | 1 |
| 04 | 3010530 | Гидроцилиндр ковша | 1 |
| 05 | 8014773 | Трубка | 2 |
| 06 | 8014774 | Трубка | 1 |
| 07 | 8014775 | Трубка | 1 |
| 08 | 8014772 | Трубка | 2 |
| 09 | 94-1704 | Адаптер | 4 |
| 10 | A811040 | Уплотнительное кольцо | 2 |
| 11 | M351240 | Болт с внутренним шестигранником | 8 |
| 12 | 4053698 | Хомут трубки | 4 |
| 13 | 4053696 | Хомут трубки | 4 |
| 14 | A590912 | Пружинная шайба | 8 |
| 15 | M111271 | Болт | 8 |
| 16 | 4071193 | Шланг | 2 |
| 17 | 4054383 | Шланг | 2 |
| 18 | 94-0690 | Переходник | 2 |
| 19 | 4055142 | Защитный кожух | 2 |
| 20 | 4073052 | Шайба | 2 |
| 21 | 94-1305 | Адаптер: S | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
