Рычаг управления — HITACHI UH123

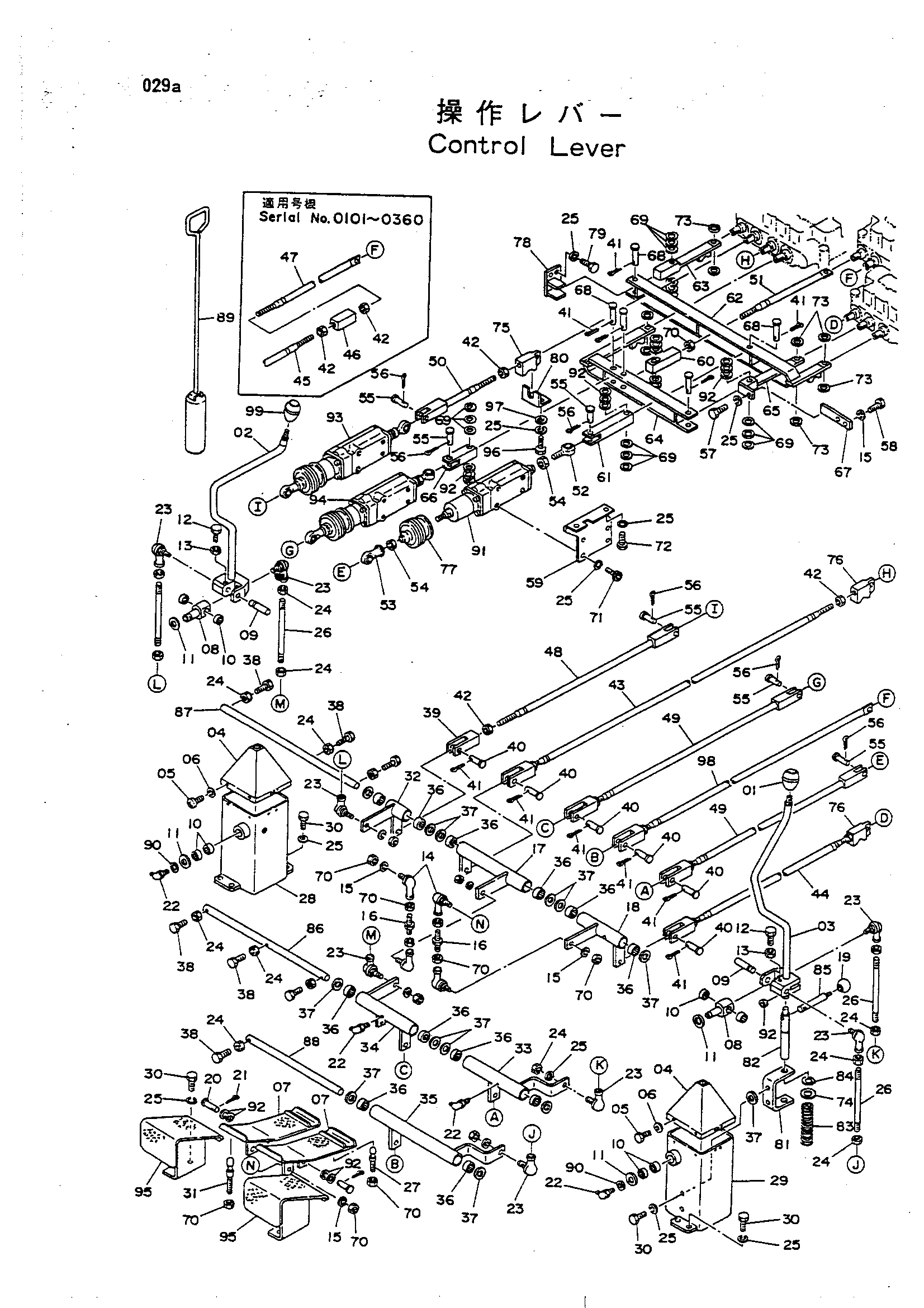

Заводская схема «Рычаг управления» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4087458	Рукоятка	1
01	4117703	Рукоятка	1
02	7007510	Рычаг	1
02	7011777 замена: 3028309	Рычаг	1
02	7011777 замена: 7014816	Рычаг	1
02	7014816	Рычаг	1
03	7007511	Рычаг	1
03	7011778 замена: 3028309	Рычаг	1
03	7011778 замена: 7014815	Рычаг	1
03	7014815	Ревер	1
04	4094704	Защитный чехол	2
05	M430510	Винт	16
06	A590905	Пружинная шайба	16
07	8017520	Педаль	2
08	3014167	Палец	2
08	3028309	Палец	2
09	4086444	Палец	2
10	4063694	Игольчатый подшипник	8
11	A590116	Шайба	4
12	M200828	Болт	2
13	M500807	Гайка	2
14	4056020	Шарнир	4
15	A590912	Пружинная шайба	6
16	4103233	Болт	2
17	8017522	Рычаг	1
17	8024375	Рычаг	1
18	8017521	Рычаг	1
18	8024378	Рычаг	1
19	499845	Рукоятка	1
20	A741640	Палец	2
21	A764028	Шплинт	2
22	J75581	Штуцер PT1/8	8
23	4056019	Шарнир	8
24	M501008	Гайка	21
25	A590910	Пружинная шайба	40
26	4086424	Шток	4
27	4103240	Ограничитель	2
28	7007875	Стойка	1
29	7007876	Стойка	1
30	M111025	Болт	12
31	4106050	Ограничитель	2
32	8014780	Рычаг	1
32	8024379	Рычаг	1
33	8017519	Рычаг	1
33	8024377	Рычаг	1
34	8014782	Рычаг	1
34	8024412	Рычаг	1
35	8017518	Рычаг	1
35	8024376	Рычаг	1
36	4063692	Игольчатый подшипник	12
37	4081592	Регулировочная шайба	25
38	M111032	Болт	8
39	M981478	Концевой вилка	6
40	A741436	Палец	6
41	A764025	Шплинт	11
42	M501411	Гайка	9
42	M501411	Гайка	11
43	4091628	Шток	1
43	4134269	Шток	1
44	4091627	Шток	1
44	4134270	Шток	1
45	4091629	Шток	1
46	4091631	Соединение	1
47	4096499	Шток	1
48	9709741	Шток	1
48	9716290	Шток	1
49	9709742	Шток	2
49	9716271	Шток	2
50	9710037	Шток	1
50	9716269	Шток	1
51	4091626	Шток	1
52	4505510	Концевой шток	3
53	4064578	Шарнир	3
54	M581210	Гайка винг	6
55	A741232	Палец 12X31.5	6
56	A763020	Палец разрезной 3X20	6
57	M161056	Болт	1
58	M111228	Болт	2
59	4091634	Кронштейн	3
60	4091624	Концевой вилка	1
61	4091625	Концевой вилка	1
61	4134266	Концевой вилка	1
62	8014785	Тяга	1
63	9709740	Тяга	1
64	8014784	Тяга	1
65	9711567	Тяга	1
66	4091623	Концевой вилка	1
66	4134267	Концевой вилка	1
67	4103453	Пластина	1
68	4091633	Палец	5
69	A590112	Шайба	30
70	M501210	Гайка	13
71	M341022	Болт с внутренним шестигранником	12
72	M111020	Болт	8
73	4072000	Регулировочная шайба	8
74	A590122	Шайба A22	1
75	4082438	Кулачок	1
76	4082439	Кулачок	2
77	4072030	Крышка боот	3
78	9709743	Держатель	1
79	M111016	Болт	2
80	4088877	Направляющая	1
81	3017142	Кронштейн	1
82	4100260	Ограничитель	1
83	4100259	Пружина	1
84	991341	Стопорное кольцо	1
85	4100257	Шток	1
86	4103346	Палец	1
87	4103347	Палец	1
88	4103345	Палец	1
89	9707015	Блокировка поворот	1
90	991339	Стопорное кольцо	2
91	9031783	Клапан вспомогательный	1
92	4081593	Регулировочная шайба	10
93	9031784	Клапан вспомогательный	1
94	9031782	Клапан вспомогательный	1
95	8017517	Подставка для ног	2
95	8024380	Подставка для ног	2
96	M111018	Болт	2
97	A590110	Шайба	2
98	4105982	Шток	1
98	4134268	Шток	1
99	4087458	Рукоятка	1
99	4106085	Рукоятка	1
99	4117704	Рукоятка	1
