Крышка — HITACHI UH123

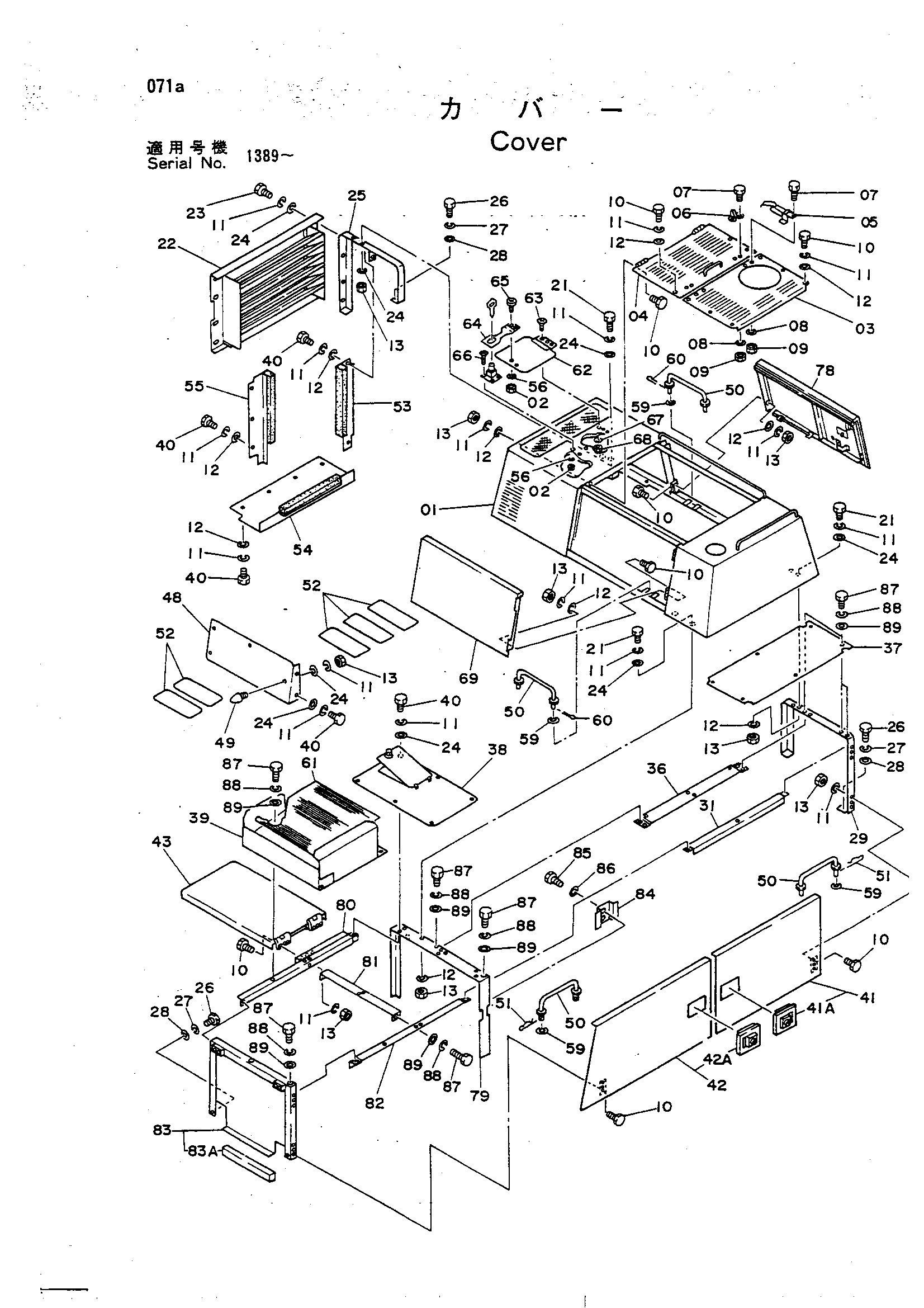

Заводская схема «Крышка» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4091914 | Крышка | 1 |
| 02 | M500403 | Гайка M4 | 6 |
| 03 | 8011374 | Крышка | 1 |
| 04 | 8011375 | Крышка | 1 |
| 05 | 322831 | Защёлка | 2 |
| 06 | 485008 | Анкхор | 2 |
| 07 | M200814 | Болт | 8 |
| 08 | A590908 | Пружинная шайба | 8 |
| 09 | A500807 | Гайка | 8 |
| 10 | M111025 | Болт | 37 |
| 11 | A590910 | Пружинная шайба | 76 |
| 12 | A590110 | Шайба | 4 |
| 13 | M501008 | Гайка | 43 |
| 21 | M111032 | Болт | 13 |
| 22 | 7006413 | Воздуховод | 1 |
| 23 | M111020 | Болт | 8 |
| 24 | J217083 | Шайба W3/8 | 59 |
| 25 | 8012414 | Опора | 1 |
| 26 | M111632 | Болт | 8 |
| 27 | A590916 | Пружинная шайба | 8 |
| 28 | A590116 | Шайба | 8 |
| 29 | 7010895 | Опора | 1 |
| 31 | 8022438 | Опора | 1 |
| 36 | 8022437 | Опора | 1 |
| 37 | 8024427 | Крышка | 1 |
| 38 | 8024411 | Крышка | 1 |
| 39 | 7011764 | Крышка | 1 |
| 40 | M111016 | Болт | 17 |
| 41 | 6005934 | Крышка | 1 |
| 41 | 7010591 замена: 6005934 | Крышка | 1 |
| 41A | 9045884 | Блокировка (правый) | 1 |
| 42 | 7010897 | Крышка | 1 |
| 42A | 9045885 | Блокировка (левый) | 1 |
| 43 | 7011578 | Крышка | 1 |
| 48 | 3013091 | Крышка | 1 |
| 49 | 487195 | Ограничитель | 1 |
| 50 | 9707254 | Стойка | 4 |
| 51 | 4022699 | Стопорный палец | 2 |
| 52 | 4073519 | Лента | 5 |
| 53 | 9708266 | Пластина | 1 |
| 54 | 8012439 | Пластина | 1 |
| 55 | 9708265 | Пластина | 1 |
| 56 | A590904 | Пружинная шайба | 6 |
| 59 | A590112 | Шайба | 4 |
| 60 | A762028 | Шплинт | 2 |
| 61 | 4127198 | Сиденье | 1 |
| 62 | 9711554 | Крышка | 1 |
| 63 | M470513 | Винт | 3 |
| 64 | 4103331 | Шпонка | 1 |
| 65 | M470410 | Винт | 2 |
| 66 | M470413 | Седло винта | 4 |
| 67 | A590905 | Пружинная шайба | 3 |
| 68 | M500504 | Гайка | 3 |
| 69 | 4091912 | Крышка | 1 |
| 78 | 4091913 | Крышка | 1 |
| 79 | 7010588 | Опора | 1 |
| 80 | 7010590 | Опора | 1 |
| 81 | 8022436 | Опора | 1 |
| 82 | 8021889 | Опора | 1 |
| 83 | 7012718 | Опора | 1 |
| 83A | 4143568 | Резиновая прокладка | 1 |
| 84 | 4107780 | Ограничитель | 1 |
| 85 | M111225 | Болт | 2 |
| 86 | A590912 | Пружинная шайба | 2 |
| 87 | M111228 | Болт | 31 |
| 88 | A590912 | Пружинная шайба | 31 |
| 89 | A590112 | Шайба | 31 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
