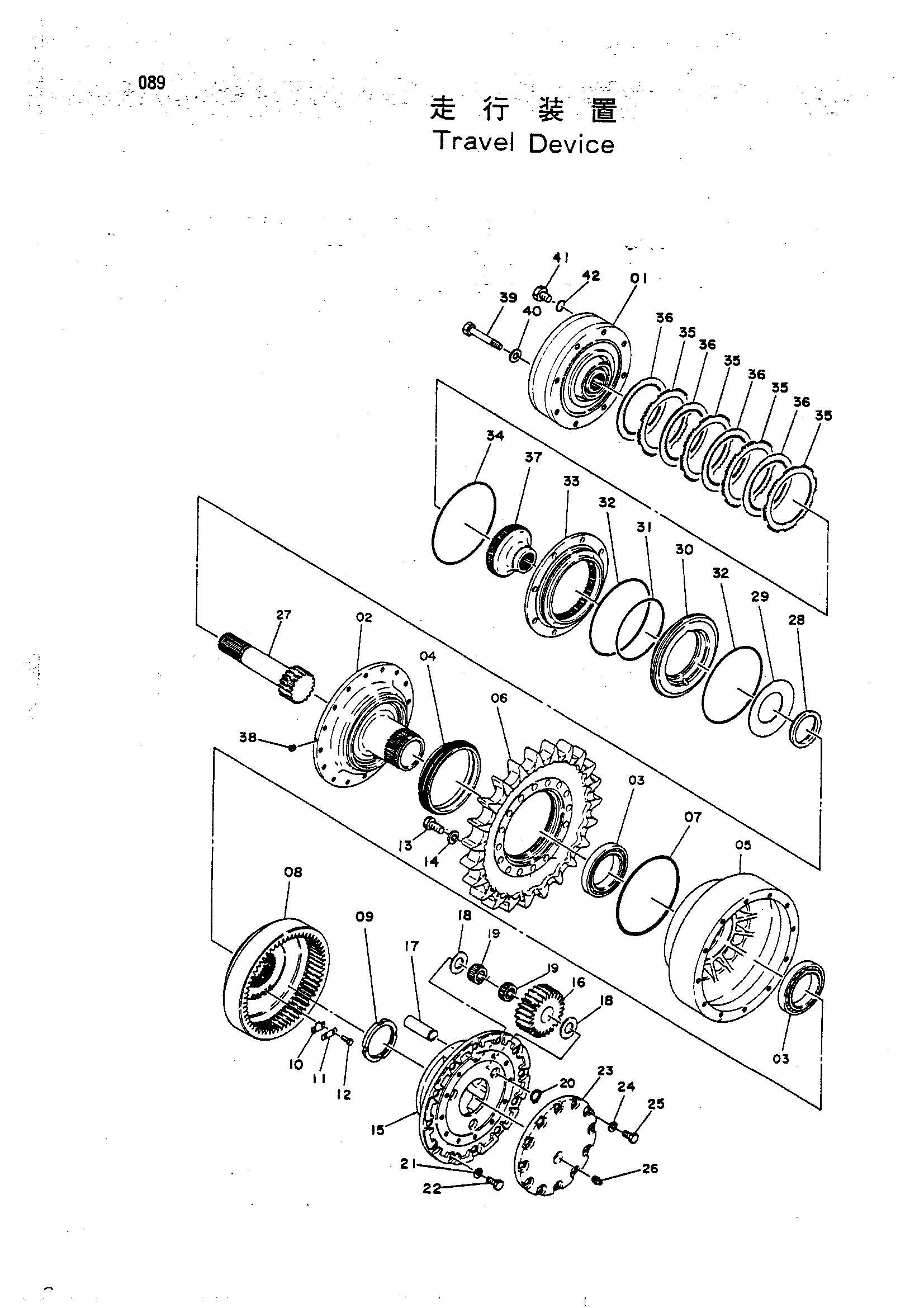

Ходовой трансмиссия — HITACHI UH123

Заводская схема «Ходовой трансмиссия» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9019869	Бортовой редуктор (правый)	1
	9019870	Бортовой редуктор (левый)	1
01	9023221	Гидромотор	1
02	1002159	Корпус	1
03	4066527	Подшипник. каток	2
04	4066695	Комплект уплотнений	1
05	1002164	Барабан	1
06	1002161	Звёздочка	1
07	4066661	Уплотнительное кольцо	1
08	2007191	Коронная шестерня	1
09	3010325	Гайка	1
10	4513296	Пластина	1
11	4513295	Стопорная пластина	1
12	M111225	Болт	2
13	M222056	Болт T 20X56	16
13	M222063	Болт T	16
14	A590920	Пружинная шайба	16
15	1002163	Водило	1
16	3010324	Планетарная шестерня	3
17	4066658	Палец	3
18	4062857	Упорная пластина	6
19	4513638	Подшипник неедле	6
20	962002	Стопорное кольцо	3
21	A590916	Пружинная шайба	16
22	M221640	Болт T 16X40	16
23	2009237	Крышка	1
24	4066660	Уплотнительная шайба	12
25	M211628	Болт	12
26	94-2015	Пробка	1
27	2007190	Вал проп.	1
28	4066659	Проставка	1
29	2005527	Дисковый	1
30	3004784	Поршень	1
31	4036312	Уплотнительное кольцо	1
32	4509574	Уплотнительное кольцо	2
33	2004870	Картридж	1
34	4050747	Уплотнительное кольцо	1
35	3501288	Пластина	4
36	3502034	Пластина фрикционный	4
37	2003319	HUB	1
38	4504507	Пробка	1
39	4510577	Болт	6
40	4018545	Шайба	6
41	4074727	Пробка	1
42	984338	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
