Передний <погрузчик> — HITACHI UH123

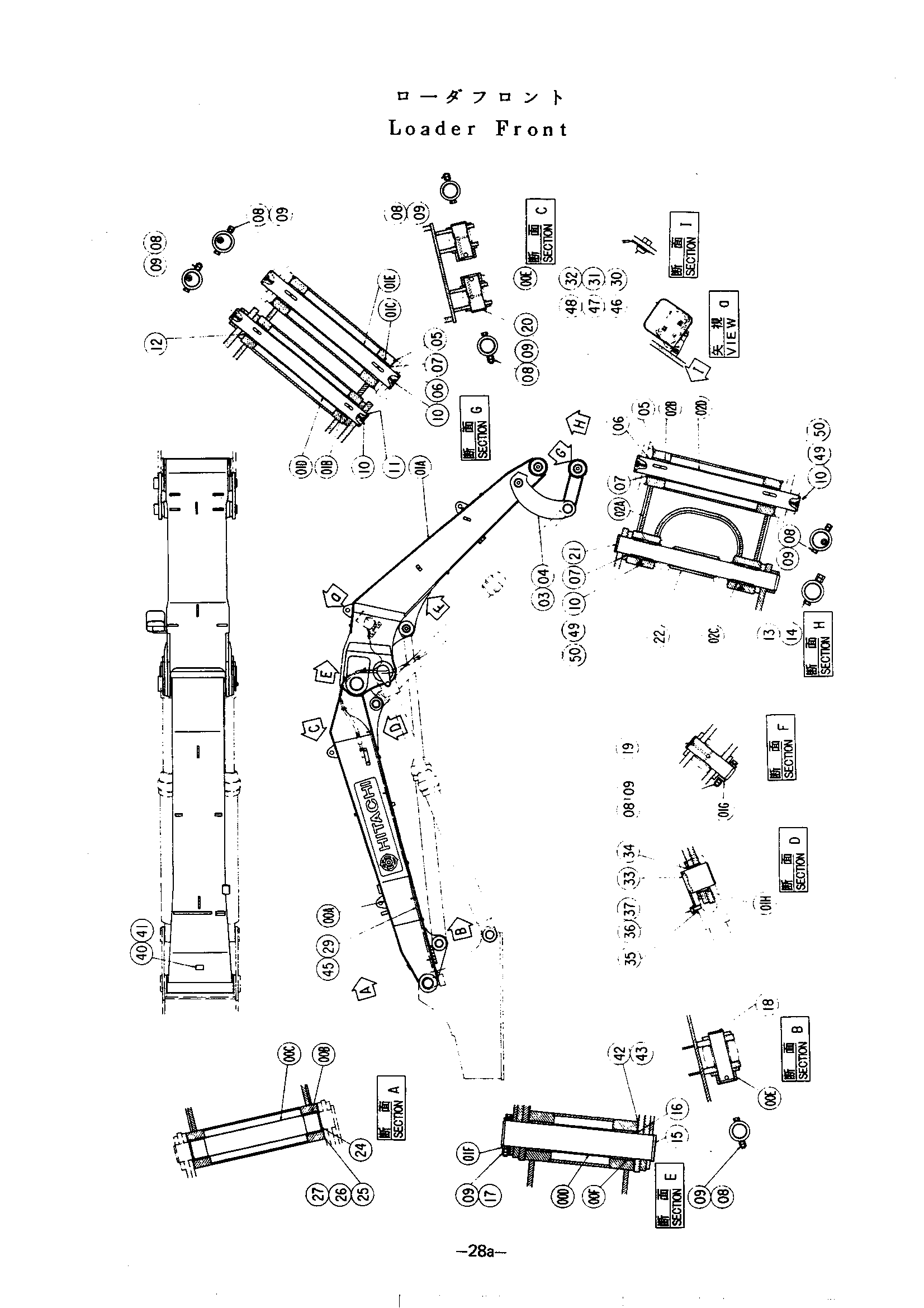

Заводская схема «Передний <погрузчик>» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6007580 | Стрела | 1 |
| 00A-F | 7016498 | Стрела | 1 |
| 00B | 3032588 | Втулка | 2 |
| 00C | 4144319 | Проставка | 1 |
| 00D | 4183582 | Проставка | 1 |
| 00E | 4067719 | Ограничитель | 3 |
| 00F | 3035256 | Втулка | 2 |
| 01A | 6007581 | Рукоять | 1 |
| 01A-H | 7016499 | Рукоять | 1 |
| 01B | 4067985 | Втулка | 2 |
| 01C | 4067984 | Втулка | 2 |
| 01D | 4086138 | Проставка | 1 |
| 01E | 4086139 | Проставка | 1 |
| 01F | 4183681 | Ограничитель | 1 |
| 01G | 4067719 | Ограничитель | 1 |
| 01H | 3035257 | Втулка | 2 |
| 02A | 7016443 | Тяга | 1 |
| 02A-D | 8034469 | Тяга | 1 |
| 02B | 4067984 | Втулка | 2 |
| 02C | 4082802 | Втулка | 4 |
| 02D | 4086139 | Проставка | 1 |
| 03 | 8015531 | Тяга | 1 |
| 04 | 8015533 | Тяга | 1 |
| 05 | 4086128 | Уплотнительное кольцо | 4 |
| 06 | 3034280 | Палец | 2 |
| 07 | 4067901 | Пылезащитное уплотнение | 8 |
| 08 | M222004 | Болт | 7 |
| 09 | J951020 | Гайка | 16 |
| 10 | J75481 | Штуцер | 8 |
| 11 | 3014098 | Палец | 1 |
| 12 | 4067902 | Пылезащитное уплотнение | 2 |
| 13 | M222404 | Болт | 1 |
| 14 | J951024 | Гайка | 2 |
| 15 | 3034279 | Палец | 1 |
| 16 | 4083969 | Пылезащитное уплотнение | 2 |
| 17 | M222007 | Болт | 1 |
| 18 | 3026301 | Палец | 1 |
| 19 | 3014096 | Палец | 1 |
| 20 | 4183583 | Палец | 2 |
| 21 | 3016194 | Палец | 1 |
| 22 | 4095255 | Проставка | 1 |
| 24 | 4074008 | Пылезащитное уплотнение | 2 |
| 25 | 4144511 | Регулировочная шайба | 1 |
| 26 | 4144512 | Регулировочная шайба | 1 |
| 27 | 4144513 | Регулировочная шайба | 2 |
| 29 | 4152055 | Жгут проводов | 1 |
| 30 | M430613 | Винт | 1 |
| 31 | A590906 | Пружинная шайба | 1 |
| 32 | M500605 | Гайка | 1 |
| 33 | 8034448 | Палец | 2 |
| 34 | 4183585 | Пылезащитное уплотнение | 4 |
| 35 | 4508451 | Проставка | 2 |
| 36 | J932045 | Болт | 2 |
| 37 | A590920 | Пружинная шайба | 2 |
| 40 | 4058896 | Информационная табличка | 1 |
| 41 | M492564 | Приводной винт | 4 |
| 42 | 4185322 | Регулировочная шайба | 2 |
| 43 | 4185323 | Регулировочная шайба | 2 |
| 45 | 4055311 | Зажим | 3 |
| 46 | 9724652 | Крышка | 1 |
| 47 | J901230 | Болт | 2 |
| 48 | A590912 | Пружинная шайба | 2 |
| 49 | 4105912 | Колпачок | 4 |
| 50 | 4130686 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
