Двигатель — HITACHI UH123

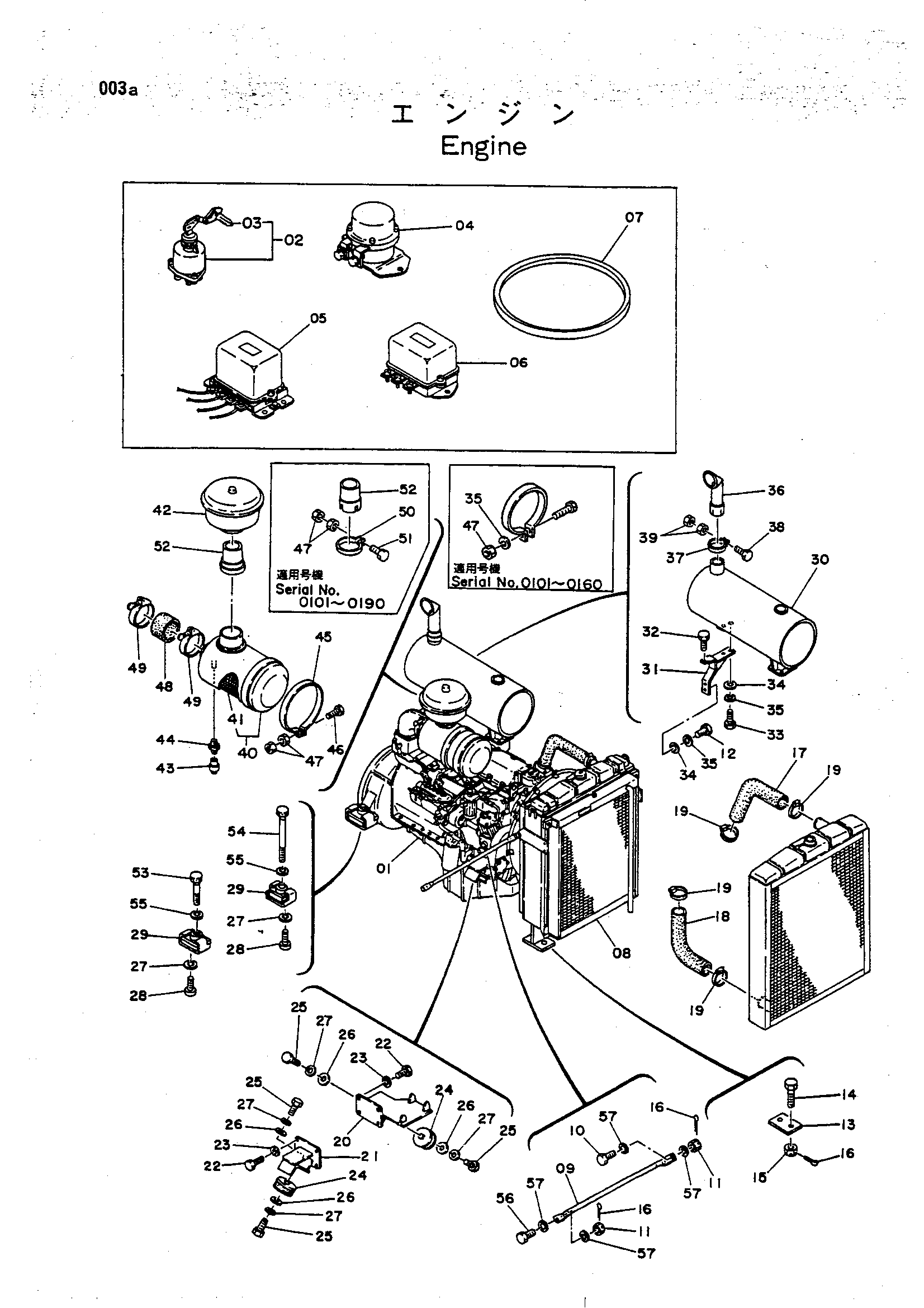

Заводская схема «Двигатель» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4068086 | Двигатель | 1 |
| 02 | 4038458 | Замок зажигания | 1 |
| 03 | 4507942 | Шпонка | 1 |
| 04 | 4034634 | Реле аккумулятор | 1 |
| 05 | 4515085 | Реле | 1 |
| 06 | 4515086 | Регулятор | 1 |
| 07 | 4036307 | Ремень V (70) | 3 |
| 08 | 4068085 | Радиатор | 1 |
| 09 | 4512711 | Стойка | 2 |
| 10 | 445139 | Болт | 2 |
| 11 | M631619 | Корончатая гайка | 4 |
| 12 | M211028 | Болт H | 2 |
| 13 | 4505755 | Резиновая прокладка | 2 |
| 14 | 4512652 | Болт | 4 |
| 15 | M531613 | Корончатая гайка | 4 |
| 16 | A764036 | Шплинт | 8 |
| 17 | 4068083 | Резиновый шланг | 1 |
| 18 | 4068082 | Резиновый шланг | 1 |
| 19 | 4504491 | Хомут шланга | 4 |
| 20 | 7501436 | Кронштейн | 1 |
| 21 | 8026129 | Кронштейн | 1 |
| 21 | 8501880 замена: 8026129 | Кронштейн | 1 |
| 22 | M211436 | Болт | 8 |
| 23 | 4056190 замена: 4114404 | Шайба | 8 |
| 23 | 4114404 замена: 4114404 | Шайба | 8 |
| 24 | 489716 | Резиновая прокладка | 2 |
| 25 | M111628 | Болт | 4 |
| 26 | 4087197 замена: 489714 | Шайба | 4 |
| 26 | 489714 замена: 4087197 | Шайба | 4 |
| 27 | A590916 | Пружинная шайба | 8 |
| 28 | M111640 | Болт | 4 |
| 29 | 4069063 замена: 4115424 | Резиновая прокладка | 2 |
| 29 | 4115424 замена: 4115424 | Резиновая прокладка | 2 |
| 30 | 4068084 | Глушитель | 1 |
| 31 | 7501534 | Кронштейн | 1 |
| 32 | M211001 | Болт | 1 |
| 33 | M111036 | Болт | 2 |
| 34 | A590110 | Шайба | 4 |
| 35 | A590910 | Пружинная шайба | 4 |
| 35 | A590910 | Пружинная шайба | 5 |
| 36 | 8501248 | Выпускная труба | 1 |
| 37 | 4068087 | Лента | 1 |
| 38 | M111040 | Болт | 1 |
| 39 | M521008 | Гайка | 2 |
| 40 | 969727 | Фильтр воздушный | 1 |
| 41 | D911519 | Элемент | 1 |
| 42 | D911357 | Фильтр PRE | 1 |
| 43 | D911699 | Индикатор | 1 |
| 44 | D911521 | Фильтр защитный | 1 |
| 45 | 4509206 | Хомут | 1 |
| 46 | M111045 замена: M111050 | Болт | 1 |
| 46 | M111050 замена: M111050 | Болт 10X50 | 1 |
| 47 | M501008 | Гайка | 2 |
| 47 | M501008 | Гайка | 3 |
| 47 | M501008 | Гайка | 4 |
| 48 | 4508963 | Резиновый шланг | 1 |
| 49 | D911429 | Клампе шланг | 2 |
| 50 | 4029245 | Хомут | 1 |
| 51 | M111050 | Болт 10X50 | 1 |
| 52 | 8012956 замена: D912691 | Трубка | 1 |
| 52 | D912691 замена: D912691 | Трубка | 1 |
| 53 | 4071283 замена: M112280 | Болт | 1 |
| 53 | M112280 замена: M112280 | Болт | 1 |
| 54 | 4071284 замена: M112203 | Болт | 1 |
| 54 | M112203 замена: M112203 | Болт | 1 |
| 55 | A590922 | Пружинная шайба | 2 |
| 56 | 446335 | Болт UH03-1 | 2 |
| 57 | A590116 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
