Флов-ин клапан трубопроводы — HITACHI UH123

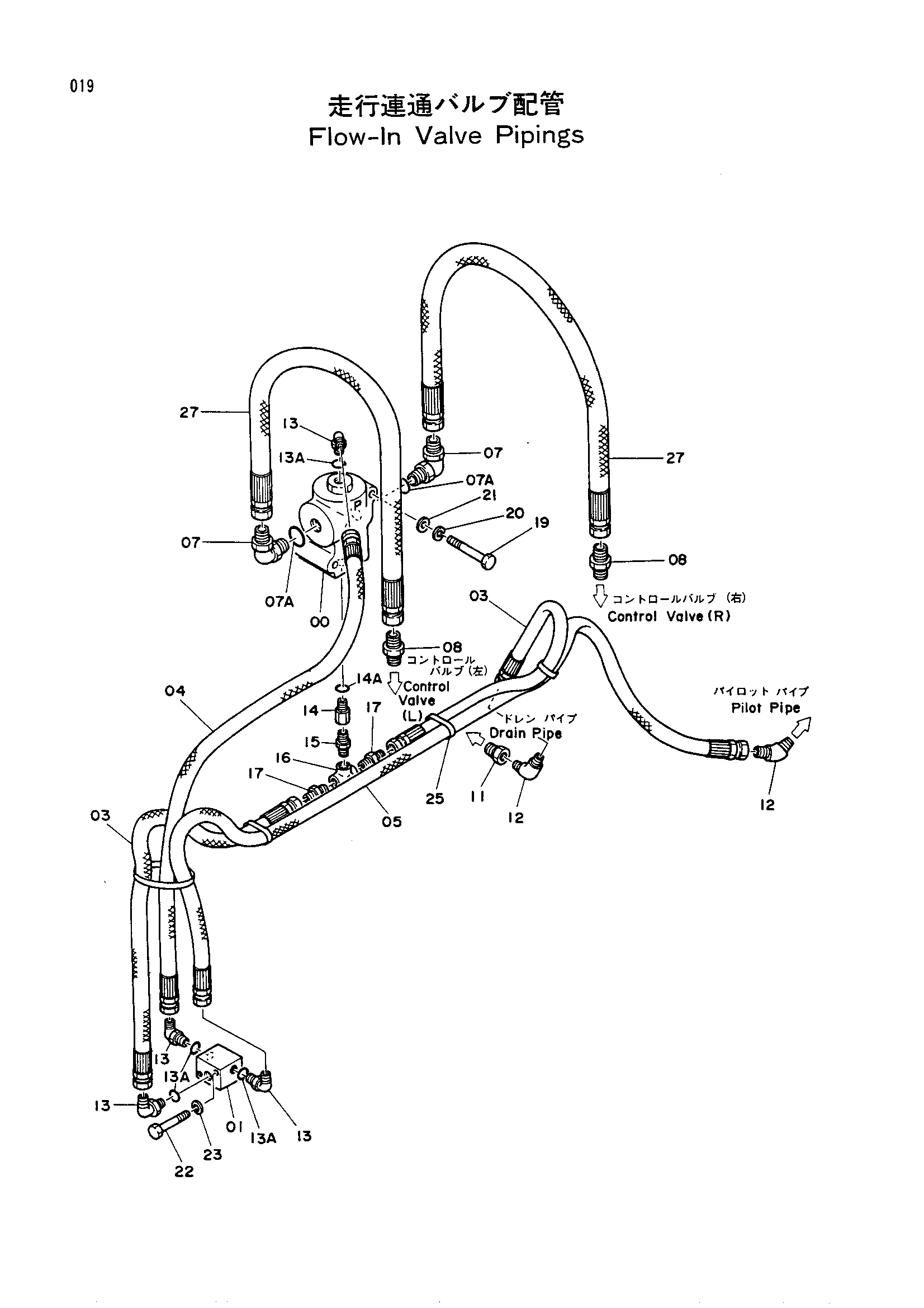

Заводская схема «Флов-ин клапан трубопроводы» для HITACHI UH123. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4135336 | Клапан блок | 1 |
| 01 | 4135337 | Клапан выключатель | 1 |
| 03 | 4014658 | Шланг | 2 |
| 04 | 4107297 | Шланг | 1 |
| 05 | 4022542 | Шланг (1100) | 1 |
| 07 | 4037760 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 94-1303 | Адаптер S 1/2 (130) | 2 |
| 11 | 94-1601 | Переходник | 1 |
| 12 | 94-1501 | Угловой штуцер | 2 |
| 13 | 4112300 | Угловой штуцер | 4 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4138898 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 94-1701 | Адаптер S (130) | 1 |
| 16 | J70482 | Тройник | 1 |
| 17 | 94-1301 | Адаптер | 2 |
| 19 | J901075 | Болт | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | A590110 | Шайба | 2 |
| 22 | J900650 | Болт | 2 |
| 23 | A590906 | Пружинная шайба | 2 |
| 25 | 4055311 | Зажим | 5 |
| 27 | 4150733 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH123 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
