Двигатель ограничитель, защита — HITACHI UH121

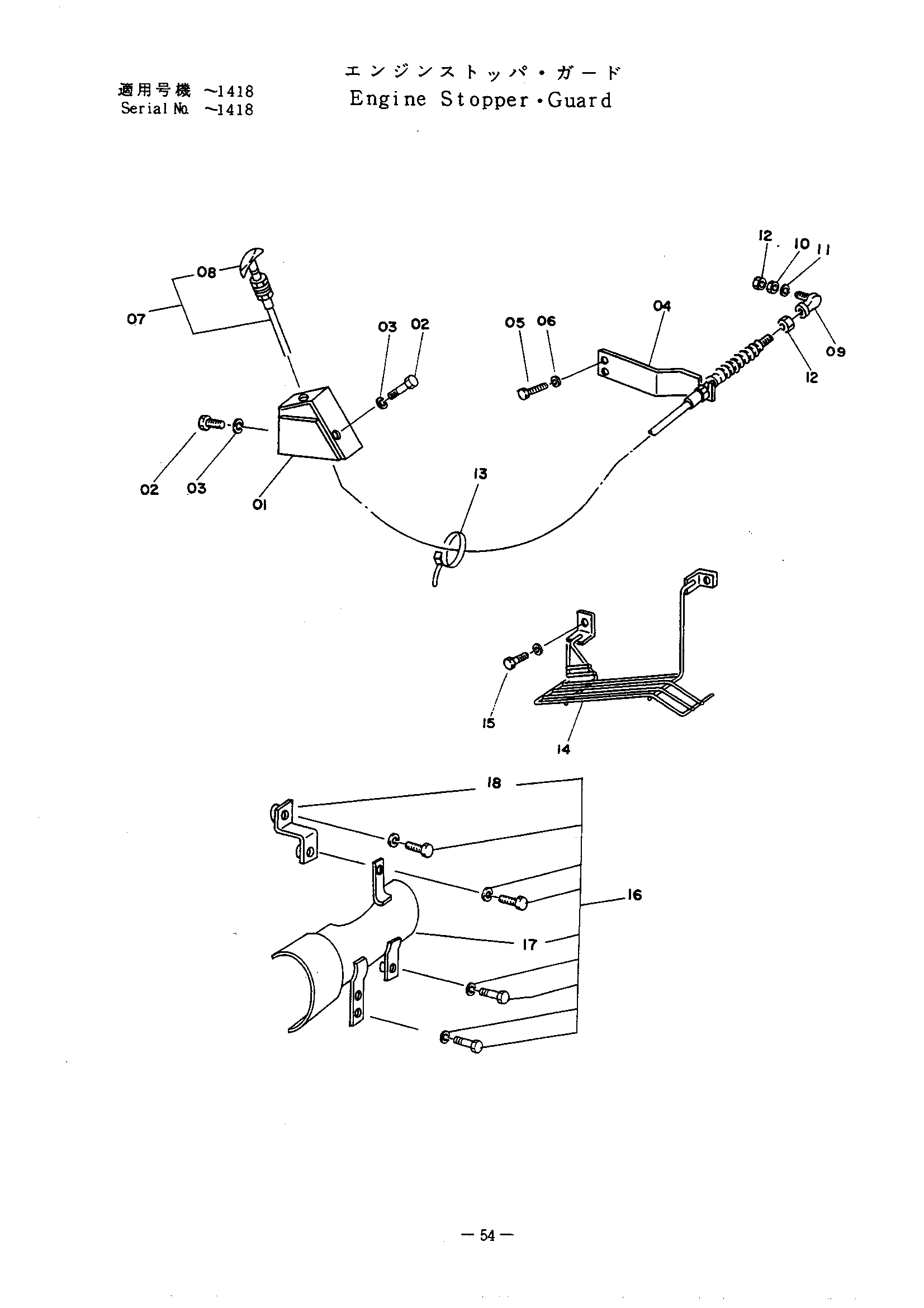

Заводская схема «Двигатель ограничитель, защита» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8023313 | Кронштейн | 1 |
| 02 | M200814 | Болт | 2 |
| 03 | A590908 | Пружинная шайба | 2 |
| 04 | 3016903 | Кронштейн | 1 |
| 05 | M211028 | Болт H | 2 |
| 06 | A590910 | Пружинная шайба | 2 |
| 07 | 4125175 | Трос управления | 1 |
| 08 | 4118695 | Рукоятка (5MM) | 1 |
| 09 | 4056016 | Шарнир | 1 |
| 10 | A590905 | Пружинная шайба | 1 |
| 11 | A590105 | Шайба | 1 |
| 12 | M500504 | Гайка | 2 |
| 13 | 4055311 | Ленточный зажим | 3 |
| 14 | 8022824 | Защитный кожух | 1 |
| 15 | M200820 | Болт 8X20 | 2 |
| 16 | 4115770 | Крышка | 1 |
| 17 | 2013971 | Крышка | 1 |
| 18 | 4115769 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
