Пилотные гидролинии — HITACHI UH121

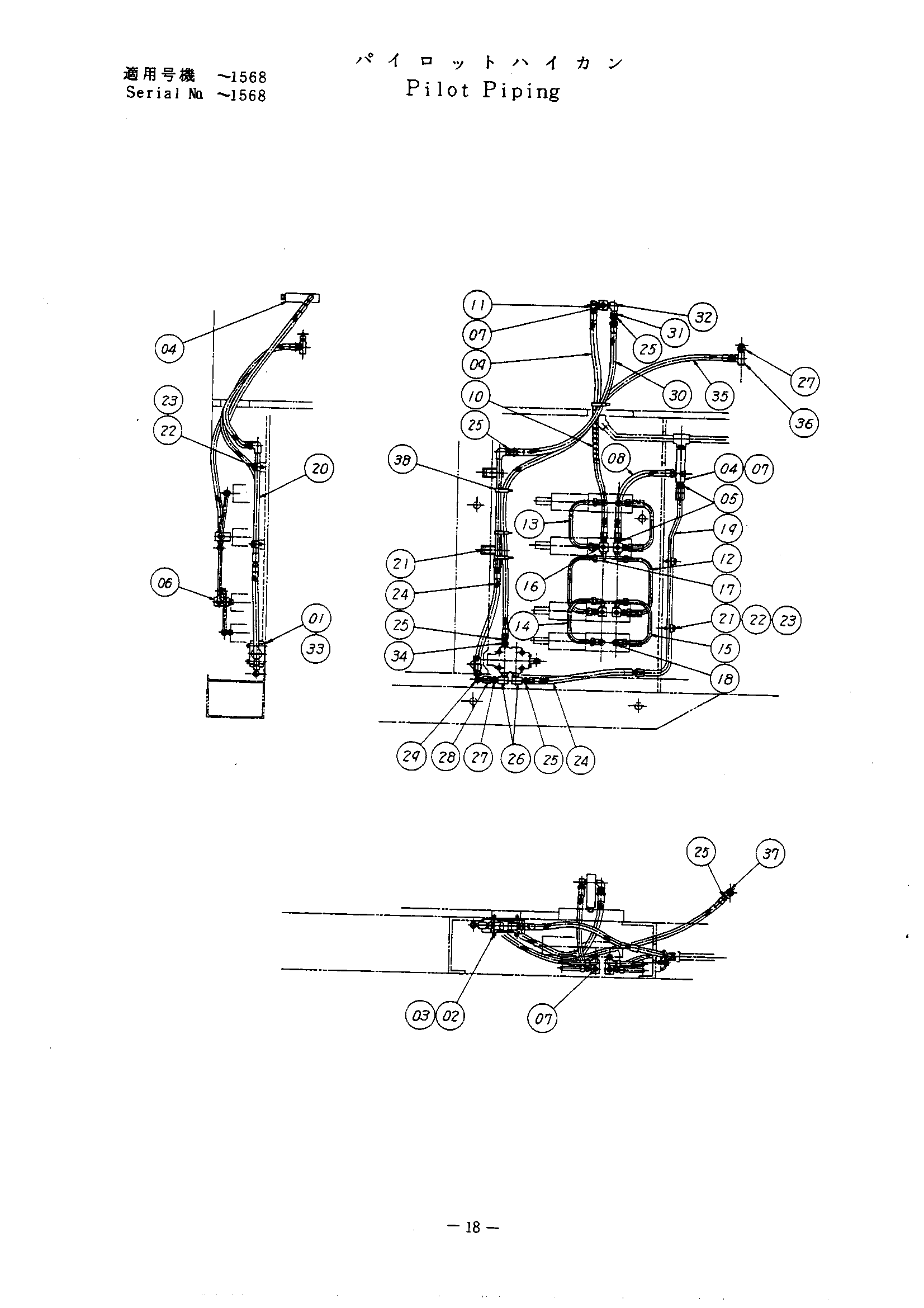

Заводская схема «Пилотные гидролинии» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4040909 | Клапан (10) | 1 |
| 02 | M200663 | Болт | 4 |
| 03 | A590906 | Пружинная шайба | 4 |
| 04 | 4117579 | Адаптер | 2 |
| 05 | 94-1302 | Адаптер | 3 |
| 06 | 4093342 | Блок | 4 |
| 07 | 94-2012 | Пробка | 8 |
| 08 | 4081175 | Шланг | 1 |
| 09 | 4024994 | Шланг DR26 | 1 |
| 10 | 4044420 | Защита 500 | 1 |
| 11 | 94-1402 | Угловой штуцер | 1 |
| 12 | 4117472 | Трубка | 2 |
| 13 | 4117473 | Трубка | 2 |
| 14 | 4117474 | Трубка | 1 |
| 15 | 4117475 | Трубка | 1 |
| 16 | 4071090 | Штуцер трубки | 4 |
| 17 | 4071091 | Штуцер трубки | 4 |
| 18 | 4060160 | Штуцер трубки | 4 |
| 19 | 9713748 | Трубка | 1 |
| 20 | 9713747 | Трубка | 1 |
| 21 | 4090591 | Хомут трубки | 4 |
| 22 | M111032 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 24 | 4066925 | Шланг | 2 |
| 25 | 94-1301 | Адаптер | 5 |
| 26 | 4117377 | Угловой штуцер | 2 |
| 27 | 94-1701 | Адаптер | 2 |
| 28 | 94-0675 | Разъём S | 1 |
| 29 | 94-1401 | Угловой штуцер | 1 |
| 30 | 4509858 | Шланг 850(9) | 1 |
| 31 | 94-1601 | Переходник | 1 |
| 32 | 94-0631 | Угловой штуцер | 1 |
| 33 | 94-2013 | Пробка | 1 |
| 34 | 94-1608 | Переходник | 1 |
| 35 | 4072745 | Резиновый шланг | 1 |
| 36 | 94-0660 | Тройник | 1 |
| 37 | 94-2011 | Пробка | 1 |
| 38 | 4055312 | Зажим 250 | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
