Рычаг управления — HITACHI UH121

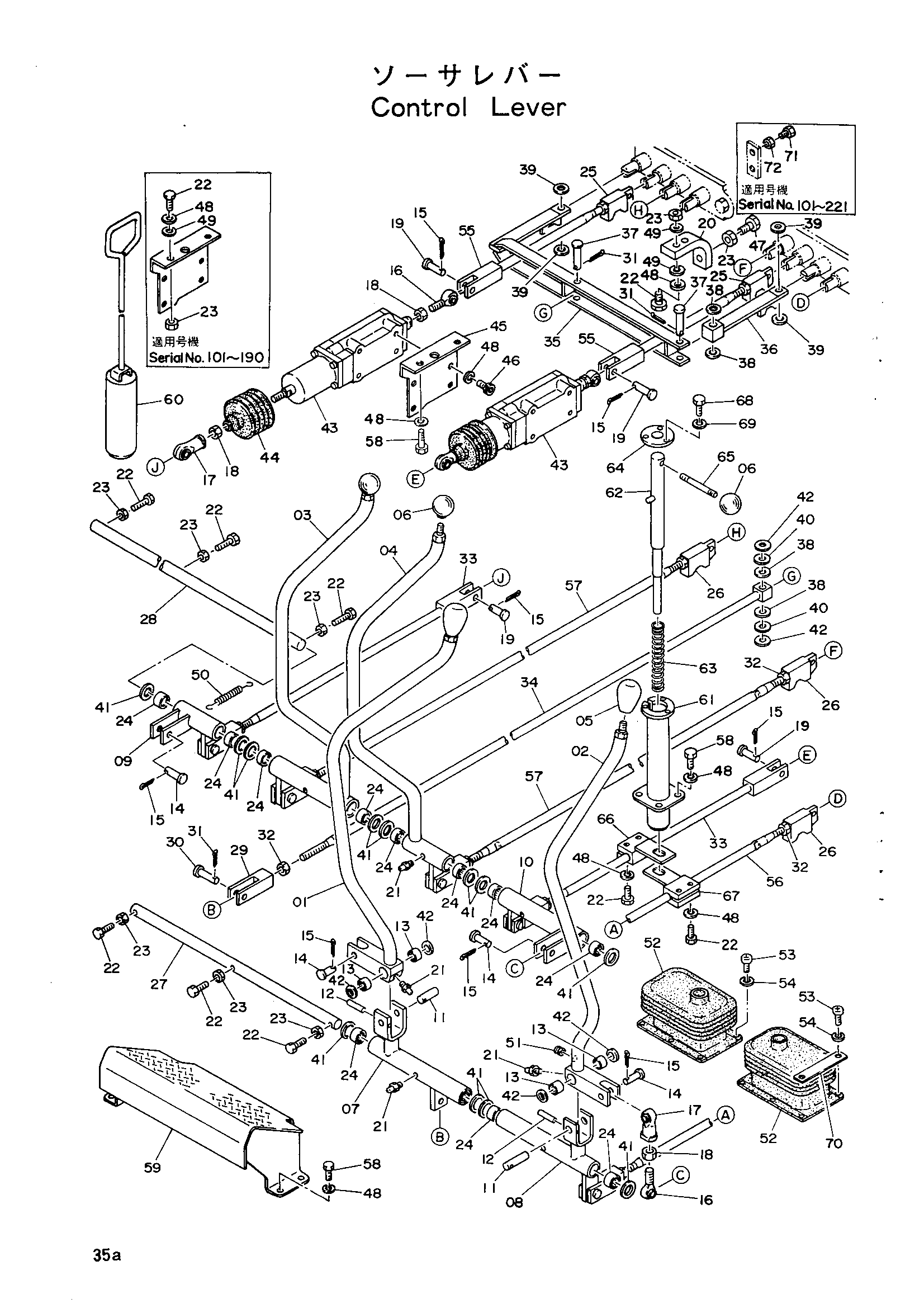

Заводская схема «Рычаг управления» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7006431	Рычаг	1
02	7006430	Рычаг	1
03	7006432	Рычаг	1
04	7006428	Рычаг	1
05	4075191	Рукоятка	2
06	499845	Рукоятка	3
07	8009758	Рычаг	1
08	8009757	Рычаг	1
09	8009756	Рычаг	1
10	8009755	Рычаг	1
11	4081590	Палец	2
12	446750	Пружинный штифт	2
13	4063694	Игольчатый подшипник	4
14	429080	Палец	4
15	A763020	Палец разрезной 3X20	8
16	4505510	Шарнир	4
17	4064578	Шарнир	4
18	M581210	Гайка винг	6
19	A741232	Палец 12X31.5	4
20	4096207	Кронштейн	1
21	J75581	Штуцер	8
22	M111032	Болт	10
22	M111032	Болт	14
23	M501008	Гайка	9
23	M501008	Гайка	12
24	4063692	Игольчатый подшипник	12
25	4082438	Кулачок	2
26	4082439	Кулачок	3
27	4067836	Палец	1
28	4067835	Палец	1
29	M981478	Концевой вилка	6
30	A741436	Палец	6
31	A764025	Шплинт	8
32	M501411	Гайка	11
33	9707035	Шток	2
34	8010505	Шток	1
35	8012431	Тяга	1
36	9708262	Тяга	1
37	4071791	Палец	2
38	A590116	Шайба	4
39	4072000	Регулировочная шайба	4
40	A590112	Шайба	2
41	4081592	Регулировочная шайба	30
42	4081593	Регулировочная шайба	16
43	9022331	Клапан вспомогательный	2
44	4072030	Крышка боот	2
45	4074170	Кронштейн	2
46	M341022	Болт с внутренним шестигранником	8
47	M161056	Болт	1
47	M161056	Болт	2
48	A590910	Пружинная шайба	24
48	A590910	Пружинная шайба	26
49	A590110	Шайба	2
49	A590110	Шайба	4
50	4069727	Пружина	2
51	487081	Резиновая втулка	1
52	3012822	Защитный чехол	2
53	M430613	Винт	12
54	A590906	Пружинная шайба	12
55	9708366	Шток	2
56	4082436	Шток	1
57	4082437	Шток	2
58	M111020	Болт	8
58	M111020	Болт	12
59	8013093	Подставка для ног	1
60	9707015	Блокировка поворот	1
61	8013187	Стойка	1
62	9708743	Ограничитель	1
63	453531	Пружина	1
64	4085299	Крышка	1
65	M411080	Болт	1
66	8013188	Рычаг	1
67	8013189	Рычаг	1
68	M200614	Болт	3
69	A590906	Пружинная шайба	3
70	4066691	Стопорная шайба	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
