Гусеница пружина — HITACHI UH121

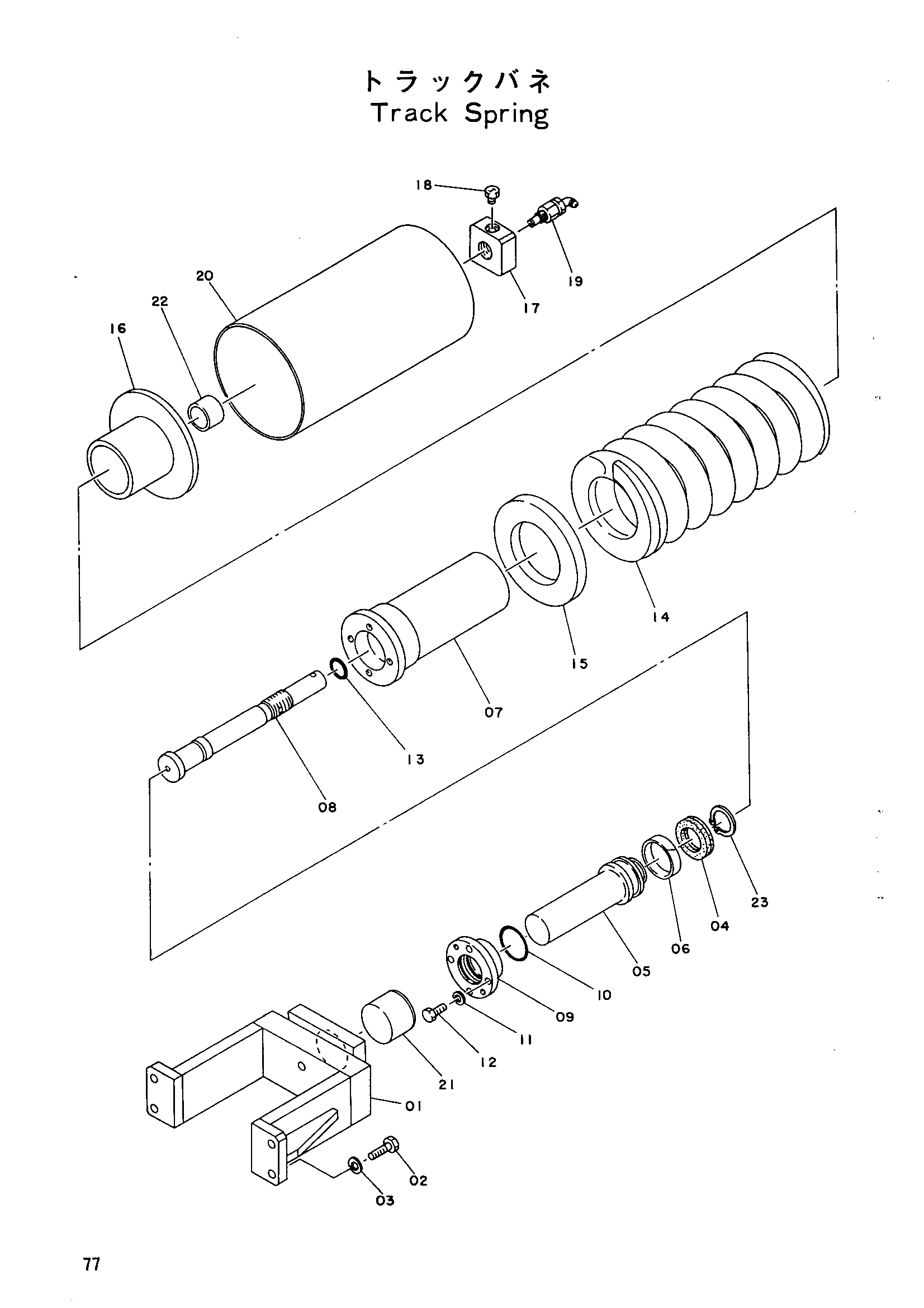

Заводская схема «Гусеница пружина» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7005050 | Вилка | 1 |
| 01-23 | 9024639 | Гусеница пружина в сборе | 1 |
| 02 | M121650 | Болт T | 4 |
| 03 | A590916 | Пружинная шайба | 4 |
| 04 | 4081868 | U-образная манжета | 1 |
| 05 | 3011998 | Шток поршня | 1 |
| 06 | 4081869 | Поршневое кольцо | 1 |
| 07 | 3011997 | Гидроцилиндр | 1 |
| 07 | 3018892 | Гидроцилиндр | 1 |
| 08 | 3010417 | Шток | 1 |
| 09 | 3011994 | Фланец | 1 |
| 10 | A810065 | Уплотнительное кольцо G65 | 1 |
| 11 | A590910 | Пружинная шайба | 4 |
| 12 | M111032 | Болт | 4 |
| 13 | 4067463 | Уплотнительное кольцо | 1 |
| 14 | 3010410 | Пружина | 1 |
| 15 | 4067064 | Пластина | 1 |
| 16 | 4108480 | Кронштейн | 1 |
| 16 | 9705972 | Кронштейн | 1 |
| 17 | 4067062 | Гайка | 1 |
| 18 | 4081259 | Болт | 1 |
| 19 | 9019581 | Клапан гусеница AJA | 1 |
| 20 | 8012667 | Трубка | 1 |
| 21 | 4075866 | Бобышка | 1 |
| 22 | 4081258 | Втулка | 1 |
| 23 | 991345 | Стопорное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
