Двойной насос — HITACHI UH121

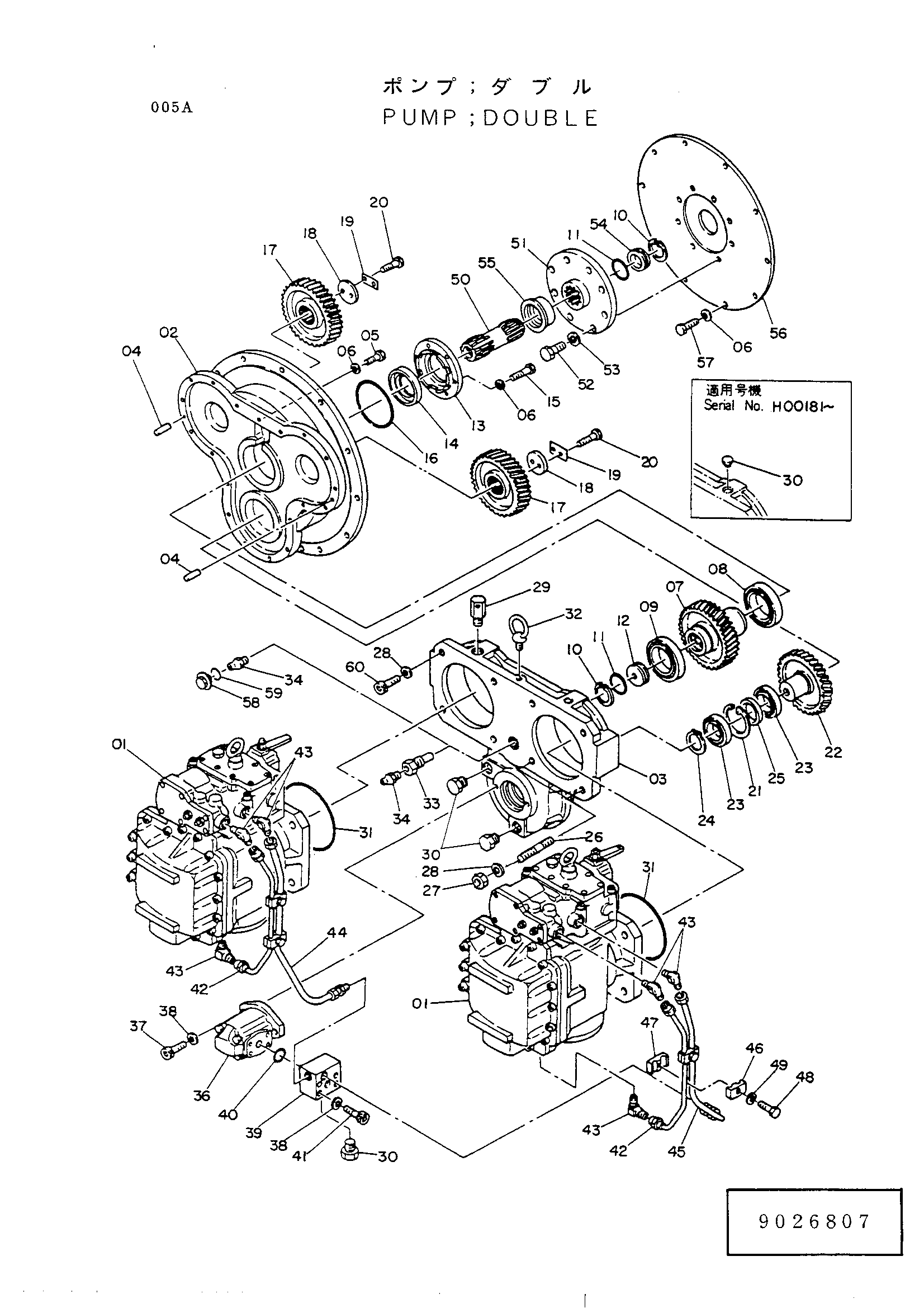

Заводская схема «Двойной насос» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	9026807	Насос двойной в сборе	1
01	9037880	Насос одинарный в сборе	2
02	1003403	Корпус передний	1
03	1002258	Корпус шестерня	1
04	J401016	Установочный штифт	2
05	M211040	Болт	19
06	A590910	Пружинная шайба	35
07	3018368	Шестерня	1
08	4023596	Шариковый подшипник	1
09	4023596	Шариковый подшипник	1
09	4106334	Шариковый подшипник	1
10	991722	Стопорное кольцо	2
11	4081260	Уплотнительное кольцо	2
12	4113700	Ограничитель	1
12	4124244	Ограничитель	1
13	3014187	Крышка масляный уплотнение	1
14	4076048 замена: 4081565	Масляное уплотнение	1
14	4081565 замена: 4076048	Масляное уплотнение	1
15	M211025	Болт	6
16	A810110	Уплотнительное кольцо	1
17	3018367	Шестерня привод	2
18	4080759	Фиксатор	2
19	X4823	Стопорная шайба	2
20	M200818	Болт	4
21	988850	Стопорное кольцо	1
22	3020189	Шестерня NO.3	1
23	4504606	Шариковый подшипник	2
24	991345	Стопорное кольцо	1
25	4035433	Проставка	1
26	4134072 замена: M412050	Болт шпилька	8
26	M412050 замена: 4134072	Болт шпилька	8
27	M502016 замена: M512016	Гайка	8
27	M512016 замена: M502016	Гайка	2
28	A590920	Пружинная шайба	8
29	9713279	Пробка	1
30	4092534	Пробка	3
30	4092534	Пробка	4
31	A810170	Уплотнительное кольцо	2
32	4092149	Болт проушина	1
33	4106328	Форсунка	1
34	J75481	Штуцер	1
36	4068906	Шестерённый насос	1
37	M341028	Болт с внутренним шестигранником	2
38	984054	Пружинная шайба	6
39	3020212	Блок	1
40	A811030	Уплотнительное кольцо	1
41	4076180	Болт с внутренним шестигранником	4
42	3020108 замена: 4118499	Трубка напорный	2
42	3020108 замена: 3023107	Трубка напорный	2
42	3023107	Трубка напорный	2
43	4106893 замена: 3023107	Штуцер трубка	8
43	4106893 замена: 4118499	Штуцер трубка	8
43	4118499	Штуцер трубка	8
44	8019983	Трубка NO.1	1
45	8019984	Трубка NO.2	1
46	4106895	Хомут	4
47	4106894	Хомут	4
48	M200822	Болт	4
49	A590908	Пружинная шайба	4
50	3014237	Вал	1
51	3014238	Муфта	1
52	M221640	Болт	8
53	A590916	Пружинная шайба	8
54	4113699	Ограничитель	1
55	4086682	Уплотнение кольцо	1
56	3017053	Пластина	1
57	M211022	Болт	10
58	4124551	Пробка	1
59	4506424	Уплотнительное кольцо	1
60	M212056	Болт	6
60	M412050	Болт шпилька	6

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
