Ходовой трубопроводы (стандарт гусеница) — HITACHI UH121

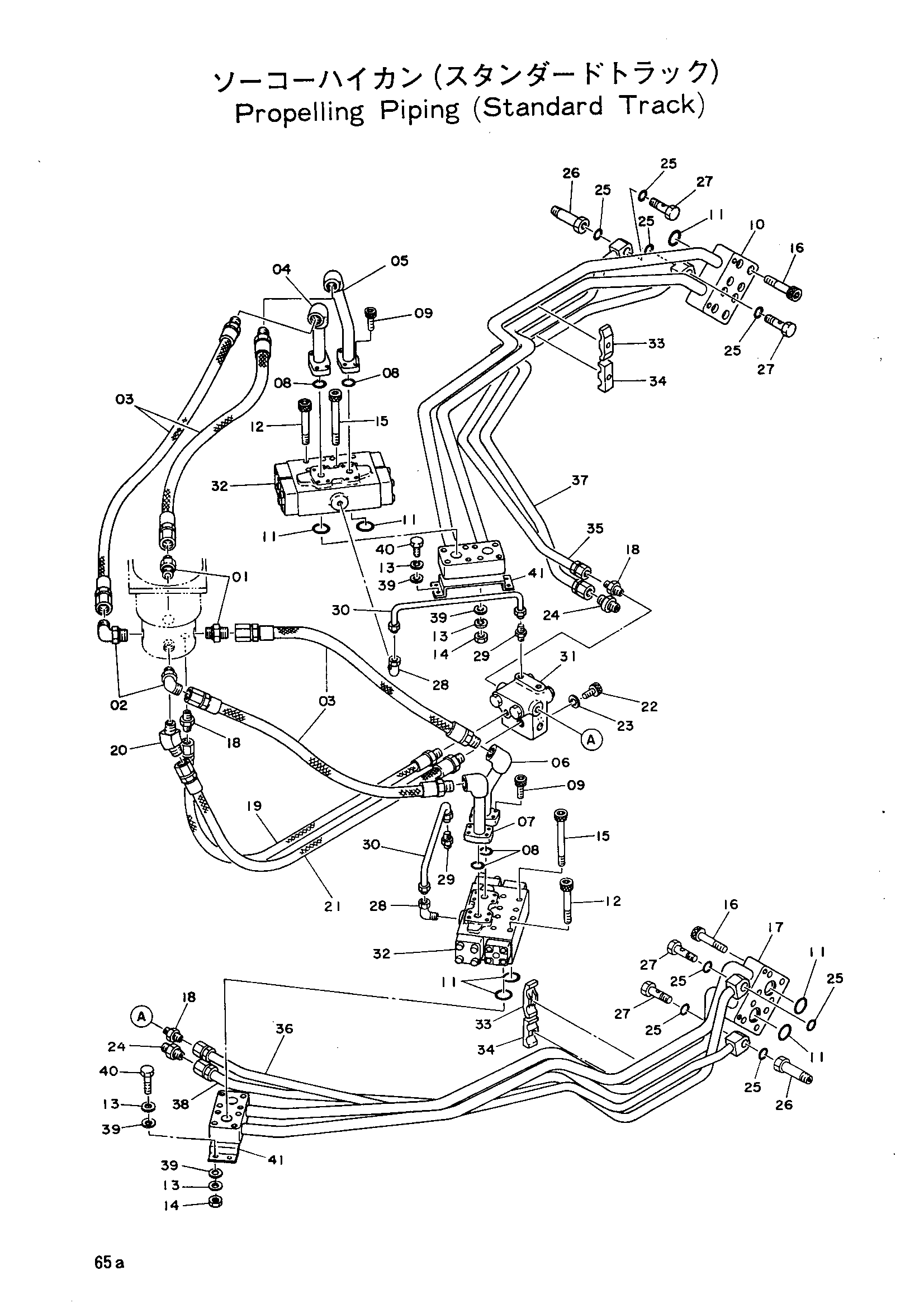

Заводская схема «Ходовой трубопроводы (стандарт гусеница)» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4042033 | Адаптер | 2 |
| 02 | 4065118 | Угловой штуцер | 2 |
| 03 | 4043861 | Шланг | 4 |
| 04 | 9705994 | Трубка | 1 |
| 05 | 9705996 | Трубка | 1 |
| 06 | 9705993 | Трубка | 1 |
| 07 | 9705995 | Трубка | 1 |
| 08 | A811030 | Уплотнительное кольцо | 4 |
| 09 | M341036 | Болт с внутренним шестигранником | 16 |
| 10 | 7006331 | Трубка | 1 |
| 11 | A811035 | Уплотнительное кольцо | 8 |
| 12 | M351290 | Болт с внутренним шестигранником | 8 |
| 13 | A590912 | Пружинная шайба | 8 |
| 13 | A590912 | Пружинная шайба | 16 |
| 14 | M501210 | Гайка | 8 |
| 15 | 4021364 | Болт с внутренним шестигранником | 8 |
| 16 | M341450 | Болт с внутренним шестигранником | 16 |
| 17 | 7006332 | Трубка | 1 |
| 18 | 94-1302 | Адаптер | 3 |
| 19 | 4058773 | Шланг | 1 |
| 20 | 94-1503 | Угловой штуцер | 1 |
| 21 | 4054548 | Шланг | 1 |
| 22 | M211028 | Болт с внутренним шестигранником | 3 |
| 23 | A590910 | Пружинная шайба | 3 |
| 24 | 94-1303 | Адаптер | 2 |
| 25 | 4506418 | Уплотнительное кольцо | 8 |
| 26 | 4032837 | Адаптер | 2 |
| 27 | 4055998 | Болт | 4 |
| 28 | 4016788 | Штуцер трубки | 2 |
| 29 | 4037455 | Штуцер трубки | 2 |
| 30 | 4067439 | Трубка | 2 |
| 31 | 4081168 | Тормозной клапан | 1 |
| 32 | 4081334 | Тормозной клапан | 2 |
| 33 | 4053597 | Хомут трубки | 2 |
| 34 | 4067570 | Хомут трубки | 2 |
| 35 | 8012264 | Трубка | 1 |
| 36 | 8012265 | Трубка | 1 |
| 37 | 8012266 | Трубка | 1 |
| 38 | 8012267 | Трубка | 1 |
| 39 | J217084 | Шайба | 8 |
| 39 | J217084 | Шайба | 16 |
| 40 | M111228 | Болт | 8 |
| 41 | 4100249 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
