Масляный радиатор трубопроводы — HITACHI UH121

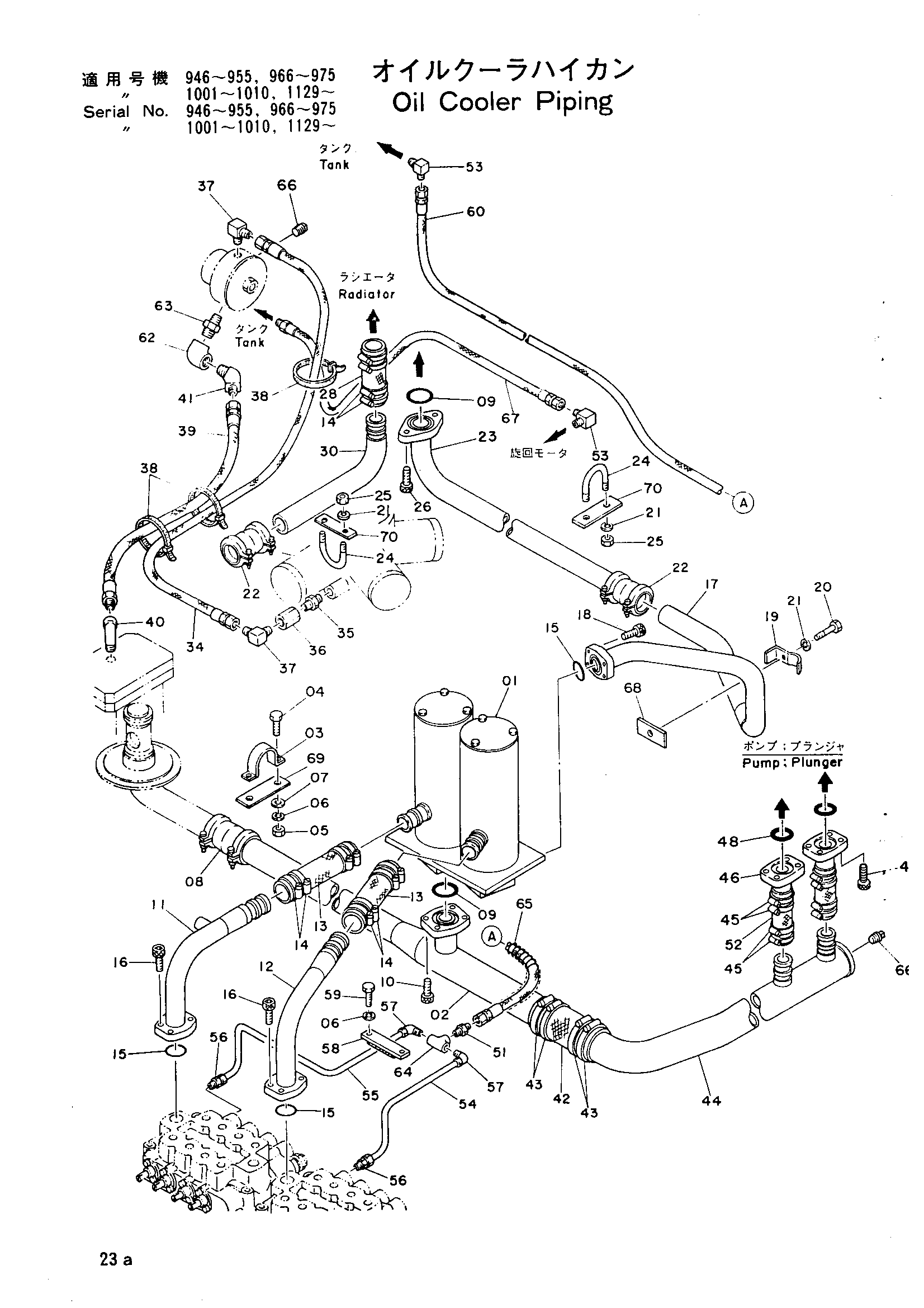

Заводская схема «Масляный радиатор трубопроводы» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9015711 | Фильтр | 1 |
| 02 | 8009750 | Трубка | 1 |
| 03 | 4053865 | Хомут трубки | 1 |
| 04 | M111028 | Болт | 2 |
| 05 | M501008 | Гайка | 2 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | A590110 | Шайба | 2 |
| 08 | 4067833 | Муфта | 1 |
| 09 | A810060 | Уплотнительное кольцо G60 | 2 |
| 10 | M351236 | Болт с внутренним шестигранником | 4 |
| 11 | 8009748 | Трубка | 1 |
| 12 | 8009747 | Трубка | 1 |
| 13 | 446409 | Резиновый шланг | 2 |
| 14 | 4504198 | Хомут шланга | 12 |
| 15 | A810040 | Уплотнительное кольцо G40 | 3 |
| 16 | M341036 | Болт с внутренним шестигранником | 8 |
| 17 | 8009746 | Трубка | 1 |
| 18 | M351032 | Болт с внутренним шестигранником | 4 |
| 19 | 4053698 | Хомут | 1 |
| 20 | M111263 | Болт | 1 |
| 21 | A590912 | Пружинная шайба | 5 |
| 22 | 4067834 | Муфта | 2 |
| 23 | 8009745 | Трубка | 1 |
| 24 | 4505561 | U-образный болт | 2 |
| 25 | M501210 | Гайка | 4 |
| 26 | M351240 | Болт с внутренним шестигранником | 2 |
| 28 | 4037892 | Резиновый шланг | 1 |
| 30 | 8009744 | Трубка | 1 |
| 34 | 4054349 | Шланг | 1 |
| 35 | 94-1703 | Адаптер | 1 |
| 36 | 94-0677 | Разъём S | 1 |
| 37 | 94-1403 | Угловой штуцер | 2 |
| 38 | 4055312 | Зажим лента 250 | 3 |
| 39 | 4067832 | Шланг | 1 |
| 40 | 94-0649 | Угловой штуцер | 1 |
| 41 | 94-1504 | Угловой штуцер | 1 |
| 42 | 4033343 | Резиновый шланг | 1 |
| 43 | 4503469 | Хомут шланга | 4 |
| 44 | 8016700 | Всасывающая трубка | 1 |
| 45 | 4505385 | Хомут шланга | 8 |
| 46 | 9711077 | Всасывающая трубка | 2 |
| 48 | A810050 | Уплотнительное кольцо | 2 |
| 49 | M341236 | Болт | 8 |
| 51 | 94-1301 | Адаптер | 1 |
| 52 | 4015791 | Резиновый шланг | 2 |
| 53 | 94-1401 | Угловой штуцер | 1 |
| 53 | 94-1401 | Угловой штуцер | 2 |
| 54 | 4081196 | Трубка | 1 |
| 55 | 4081197 | Трубка | 1 |
| 56 | 4507113 | Штуцер трубки | 2 |
| 57 | 4507112 | Штуцер трубки | 2 |
| 58 | 4069831 | Хомут | 1 |
| 59 | M111036 | Болт | 2 |
| 60 | 4040961 | Шланг | 1 |
| 62 | J70286 | Угловой штуцер | 1 |
| 63 | 94-1704 | Адаптер | 1 |
| 64 | J70482 | Тройник | 1 |
| 65 | 4044420 | Защита шланга | 1 |
| 66 | 94-2025 | Пробка | 2 |
| 67 | 4055289 | Шланг | 1 |
| 68 | 4096730 | Регулировочная шайба | 5 |
| 69 | 4096731 | Регулировочная шайба | 1 |
| 70 | 4096732 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
