Крышка — HITACHI UH121

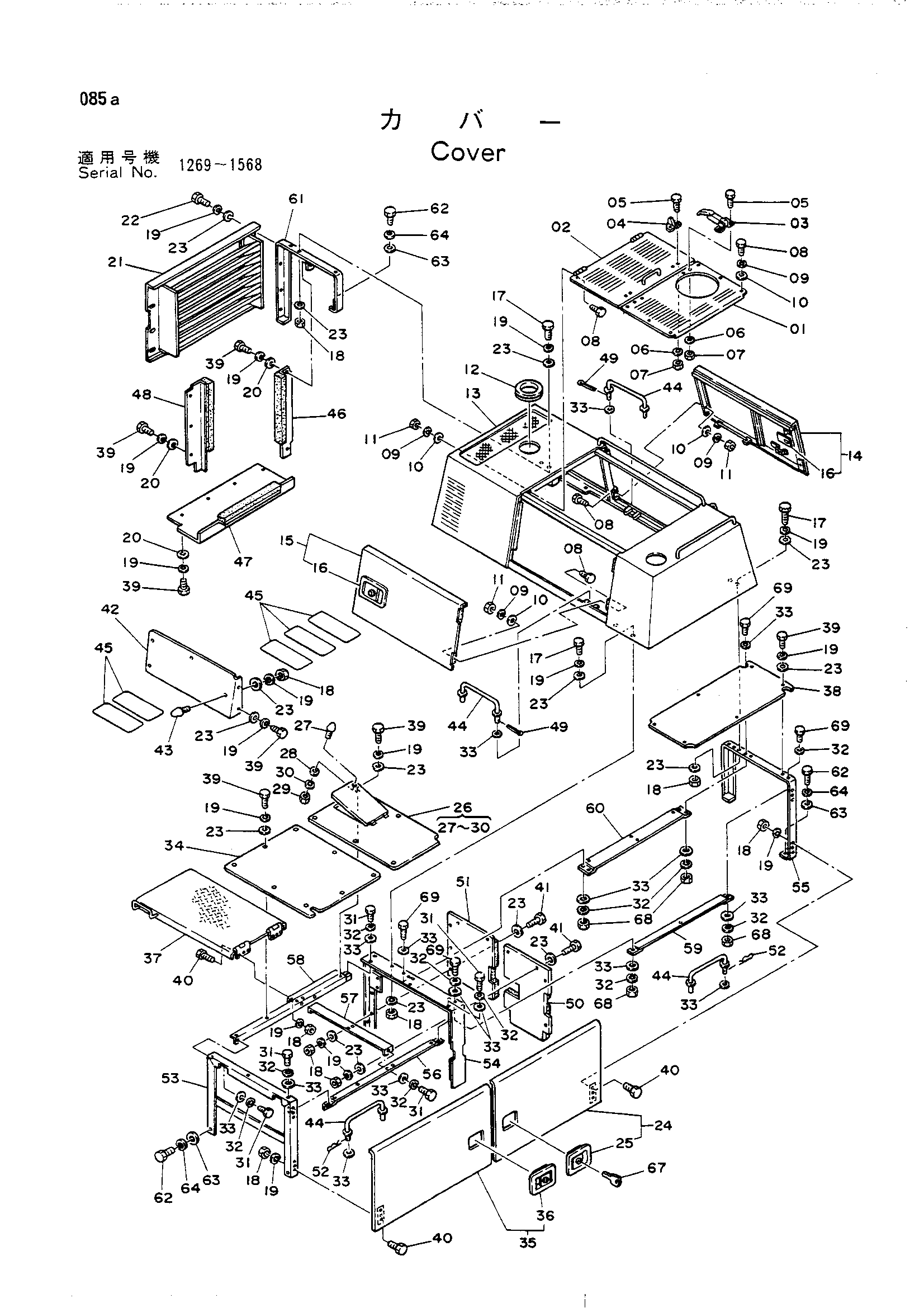

Заводская схема «Крышка» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8011374 | Крышка | 1 |
| 01-16 | 9025057 | Крышка двигатель в сборе | 1 |
| 02 | 8011375 | Крышка | 1 |
| 03 | 322831 | Защёлка боннет | 2 |
| 04 | 485008 | Анкхор | 2 |
| 05 | M200814 | Болт | 8 |
| 06 | A590908 | Пружинная шайба | 8 |
| 07 | M500807 | Гайка | 8 |
| 08 | M111025 | Болт | 18 |
| 09 | A590910 | Пружинная шайба | 18 |
| 10 | A590110 | Шайба | 18 |
| 11 | M501008 | Гайка | 12 |
| 12 | 4075565 | Резиновая втулка | 1 |
| 13 | 4091914 | Крышка | 1 |
| 14 | 4091913 | Крышка | 1 |
| 15 | 4091912 | Крышка | 1 |
| 16 | 9045884 | Блокировка (правый) | 2 |
| 17 | M111032 | Болт | 13 |
| 18 | M501008 | Гайка | 41 |
| 19 | A590910 | Пружинная шайба | 71 |
| 20 | A590110 | Шайба | 11 |
| 21 | 7006413 | Воздуховод | 1 |
| 22 | M111020 | Болт | 8 |
| 23 | J217083 | Шайба | 64 |
| 24 | 7010591 | Крышка | 1 |
| 25 | 9045884 | Блокировка (правый) | 1 |
| 26 | 7010596 | Крышка | 1 |
| 27 | 487195 | Ограничитель | 1 |
| 28 | 4135139 | Регулировочная шайба | 1 |
| 29 | M501008 | Гайка | 1 |
| 30 | A590910 | Пружинная шайба | 1 |
| 31 | M111228 | Болт | 20 |
| 32 | A590912 | Пружинная шайба | 26 |
| 33 | A590112 | Шайба | 36 |
| 34 | 8021890 | Крышка | 1 |
| 35 | 7010592 | Крышка | 1 |
| 36 | 9045885 | Блокировка (левый) | 1 |
| 37 | 7010594 | Крышка | 1 |
| 38 | 3013124 | Крышка | 1 |
| 39 | M111016 | Болт | 22 |
| 40 | M111025 | Болт | 18 |
| 41 | M111028 | Болт | 9 |
| 42 | 3013091 | Крышка | 1 |
| 43 | 487195 | Ограничитель | 1 |
| 44 | 9707254 | Стойка | 4 |
| 45 | 4073519 | Лента | 5 |
| 46 | 9708266 | Пластина | 1 |
| 47 | 8012439 | Пластина | 1 |
| 48 | 9708265 | Пластина | 1 |
| 49 | A762028 | Шплинт | 2 |
| 50 | 8020101 | Пластина | 1 |
| 51 | 9713365 | Пластина | 1 |
| 52 | 4022699 | Стопорный палец | 2 |
| 53 | 7010589 | Опора | 1 |
| 54 | 7010588 | Опора | 1 |
| 55 | 8012440 | Опора | 1 |
| 56 | 8021889 | Опора | 1 |
| 57 | 8021894 | Опора | 1 |
| 58 | 7010590 | Опора | 1 |
| 59 | 9708267 | Опора | 1 |
| 60 | 4081622 | Опора | 1 |
| 61 | 8012414 | Опора | 1 |
| 62 | M111632 | Болт | 8 |
| 63 | A590116 | Шайба | 8 |
| 64 | A590916 | Пружинная шайба | 8 |
| 67 | 971306 | Шпонка (600#) | 1 |
| 68 | M501210 | Гайка | 6 |
| 69 | M111232 | Болт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
