Гидроцилиндр ковша <сверхдлинный удлинённый> — HITACHI UH121

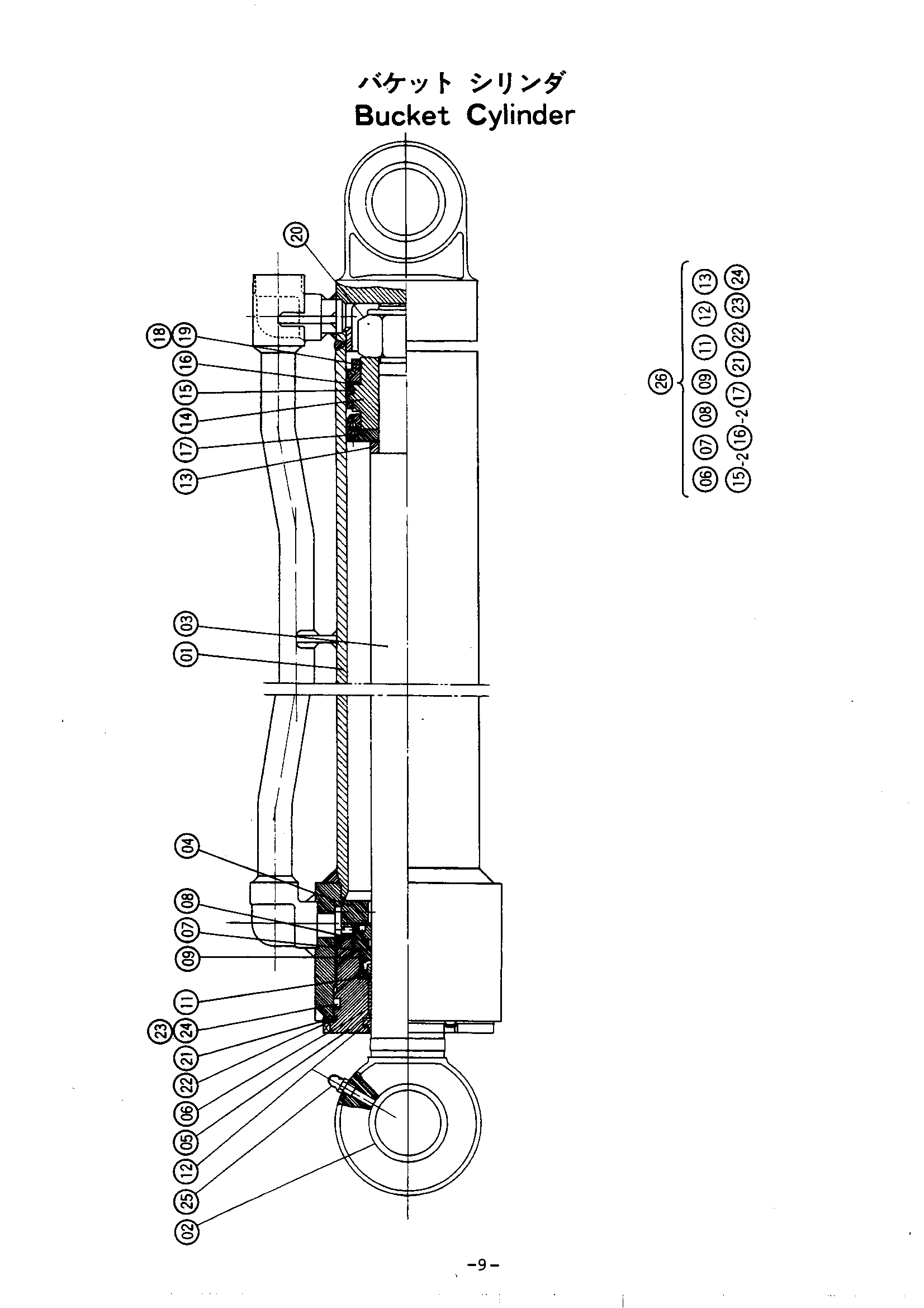

Заводская схема «Гидроцилиндр ковша <сверхдлинный удлинённый>» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 3023026 | Гидроцилиндр ковш | 1 | |
| 01 | 4131882 | Гидроцилиндр | 1 |
| 02 | 4043312 | Втулка | 2 |
| 03 | 4043336 | Шток | 1 |
| 04 | 4073722 | Проставка | 1 |
| 05 | 4073723 | Головка гидроцилиндр | 1 |
| 06 | 4507915 | Втулка | 1 |
| 07 | 4073725 | Держатель | 1 |
| 08 | 4131883 | Поршневое кольцо | 1 |
| 09 | 4073727 | Уплотнительное кольцо | 1 |
| 11 | 4073729 | У-ринг | 1 |
| 12 | 4073715 | Грязесъёмное кольцо | 1 |
| 13 | 4073730 | Втулка | 1 |
| 14 | 4073731 | Поршень | 1 |
| 15 | 4510883 | Поршневое кольцо | 2 |
| 16 | 4073732 | У-ринг в сборе | 2 |
| 17 | 4073734 | Держатель | 1 |
| 18 | 4510886 | Держатель | 1 |
| 19 | 4510887 | Ограничитель | 1 |
| 20 | 4008407 | Корончатая гайка | 1 |
| 21 | 4004685 | Стопорная шайба | 1 |
| 22 | 4073735 | Уплотнительное кольцо | 1 |
| 23 | 4073736 | Уплотнительное кольцо | 1 |
| 24 | 4004687 | Ринг-бакк UP | 1 |
| 25 | J75481 | Штуцер | 1 |
| 26 | 4131884 | Комплект уплотнение (комплект) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
