Крышка — HITACHI UH121

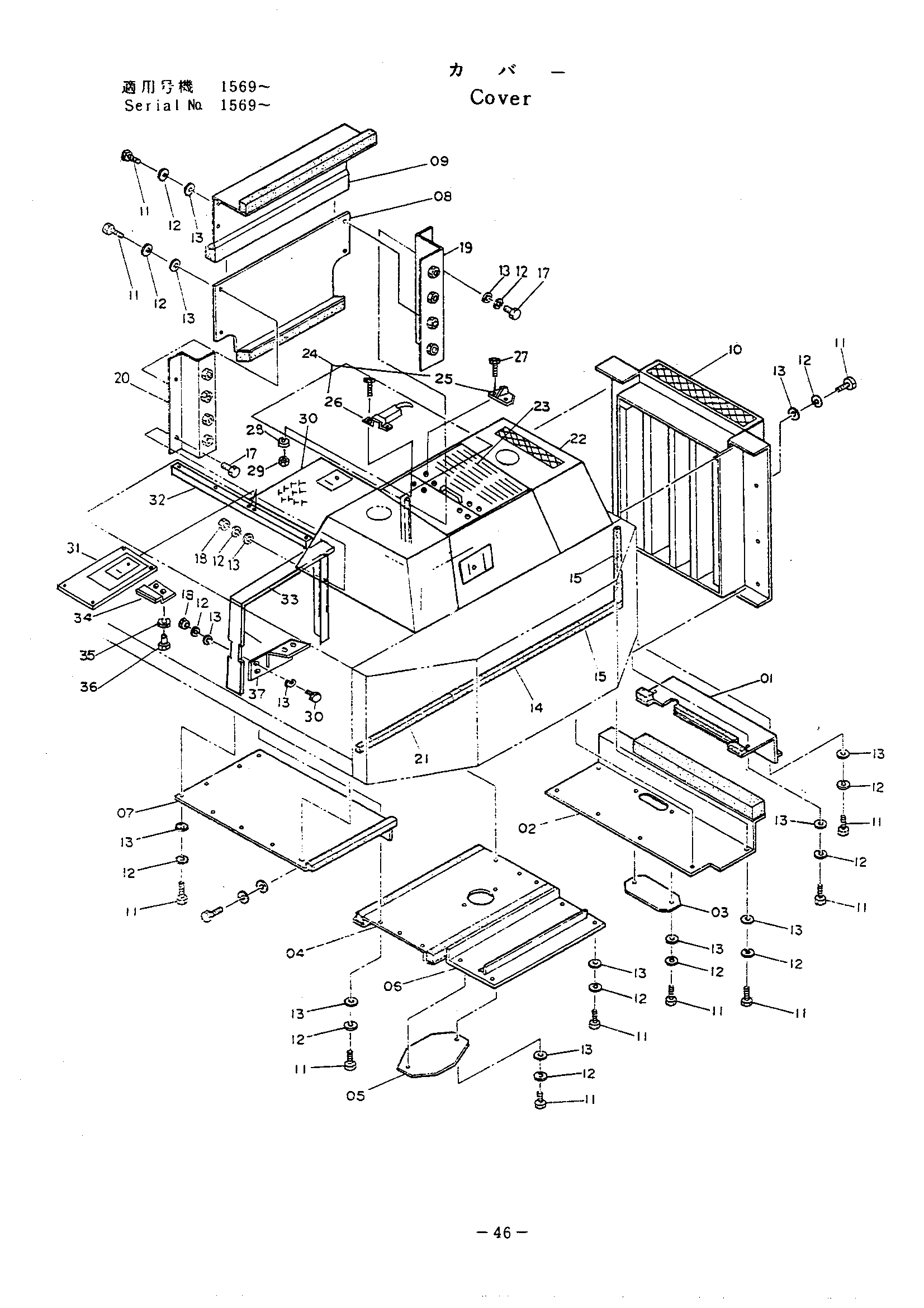

Заводская схема «Крышка» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8016546 | Крышка | 1 |
| 02 | 8016545 | Пластина | 1 |
| 03 | 4099307 | Крышка | 1 |
| 04 | 8016544 | Крышка | 1 |
| 05 | 4099305 | Крышка | 1 |
| 06 | 9710937 | Крышка | 1 |
| 07 | 7011876 | Крышка | 1 |
| 08 | 8016543 | Крышка | 1 |
| 09 | 9710938 | Крышка | 1 |
| 10 | 6003710 | Воздуховод | 1 |
| 11 | M111020 | Болт | 54 |
| 12 | A590910 | Пружинная шайба | 62 |
| 13 | J217083 | Шайба | 64 |
| 14 | 4101857 | Резиновая прокладка | 1 |
| 15 | 4101855 | Резиновая прокладка | 2 |
| 17 | M111025 | Болт | 6 |
| 18 | M501008 | Гайка | 4 |
| 19 | 9710940 | Седло винта | 1 |
| 20 | 9710939 | Седло винта | 1 |
| 21 | 4135821 | Резиновая прокладка | 1 |
| 22 | 9050720 | Крышка двигатель в сборе | 1 |
| 23 | 8027225 | Крышка | 1 |
| 24 | 4113712 | Защёлка | 2 |
| 25 | 3021131 | Анкхор | 2 |
| 26 | 3021130 | Защёлка | 2 |
| 27 | M200818 | Болт | 8 |
| 28 | A590908 | Пружинная шайба | 8 |
| 29 | M500807 | Гайка | 8 |
| 30 | 7013171 | Крышка | 1 |
| 31 | 7013184 | Крышка | 1 |
| 32 | 7013172 | Опора | 1 |
| 33 | 7013192 | Опора | 1 |
| 34 | 4148251 | Ограничитель | 2 |
| 35 | A590910 | Пружинная шайба | 4 |
| 36 | M111020 | Болт | 4 |
| 37 | 9717055 | Кронштейн | 1 |
| 38 | M111032 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
