Основные гидролинии — HITACHI UH121

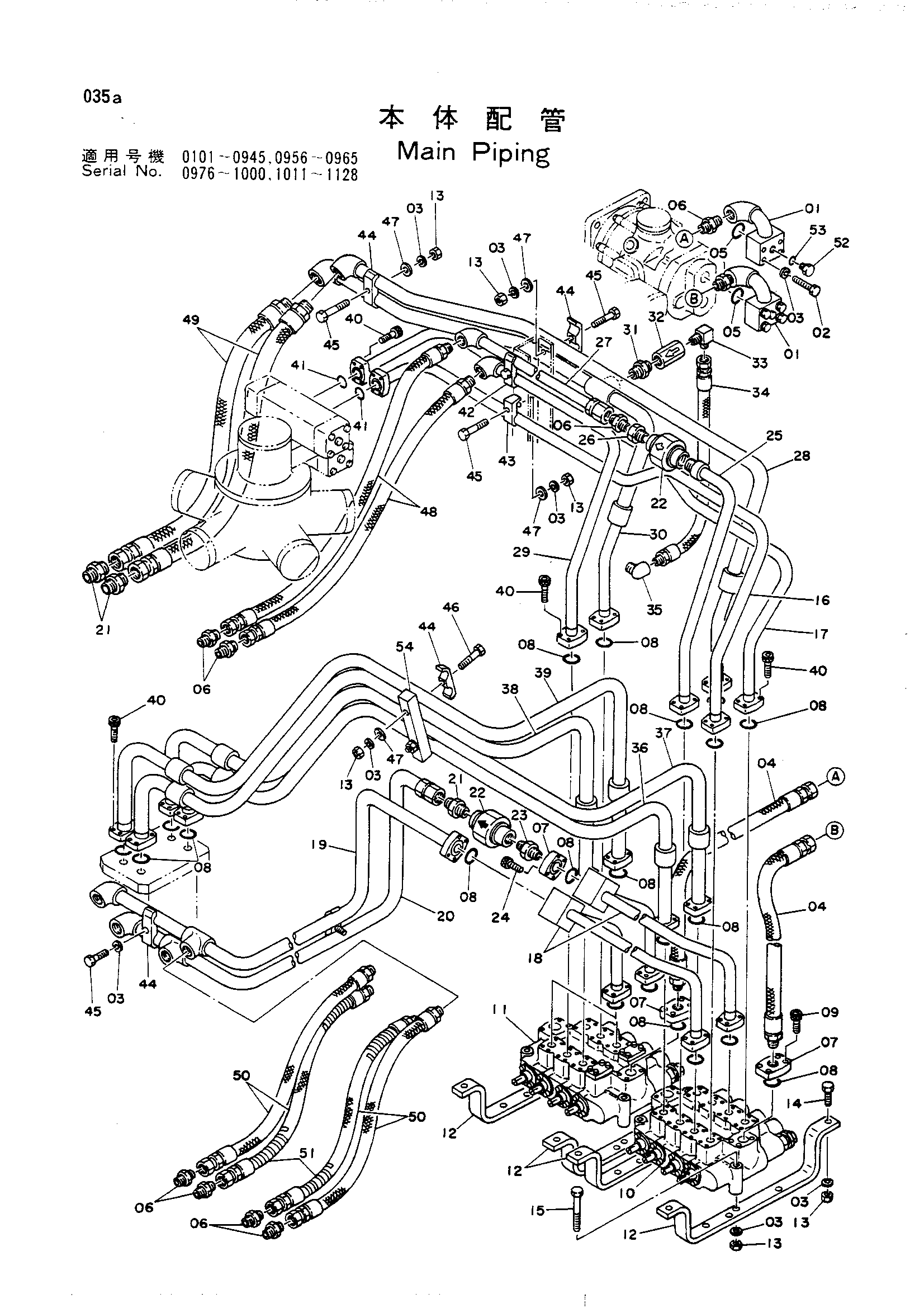

Заводская схема «Основные гидролинии» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8011634	Трубка	2
01	8014130	Трубка	2
02	M211271	Болт H 12X71	8
03	A590912	Пружинная шайба	31
04	4069286	Шланг	2
05	A811040	Уплотнительное кольцо	2
06	94-1304	Адаптер	9
07	4071900	Фланец	3
08	A811035	Уплотнительное кольцо	22
09	M341240	Болт с внутренним шестигранником	8
10	4063748	Гидрораспределитель (левый)	1
10	4110602	Гидрораспределитель (левый)	1
10	4115443	Гидрораспределитель (левый)	1
11	4081368	Гидрораспределитель (правый)	1
11	4115442	Гидрораспределитель (правый)	1
12	4067748	Опора	4
12	4114249	Опора	4
13	M501210	Гайка	21
14	M111240	Болт	8
15	M111201	Болт H 12X112	6
15	M111202	Болт	6
16	8012153 замена: 8027368	Трубка	1
16	8012153 замена: M341032	Трубка	1
16	8027368	Трубка	1
17	8012152 замена: 8028162	Трубка	1
17	8012152 замена: M341032	Трубка	1
17	8028162	Трубка	1
18	8010651	Трубка	2
19	8010653	Трубка	1
20	9707042	Трубка	1
21	94-1305	Адаптер	3
22	4041432 замена: 9023409	Клапан тхроттл	2
22	9023409 замена: 9023409	Клапан тхроттл	2
23	94-1904	Адаптер	1
24	M351240	Болт с внутренним шестигранником	8
25	8009632 замена: 8027965	Трубка	1
25	8009632 замена: M341032	Трубка	1
25	8027965	Трубка	1
26	94-1604	Переходник	1
27	8009633	Трубка	1
28	8010717 замена: 8027367	Трубка	1
28	8010717 замена: M341032	Трубка	1
28	8027367	Трубка	1
29	8009635	Трубка	1
30	8010716	Трубка	1
31	94-1903	Адаптер S 3/4-1/2	1
32	4075699	Обратный клапан	1
33	94-1403	Угловой штуцер S 1/2 (100)	1
34	4055243	Шланг	1
35	94-0632	Угловой штуцер: S (100)	1
36	7005631	Трубка	1
37	7005630	Трубка	1
38	7005629	Трубка	1
39	7005628 замена: 7013612	Трубка	1
39	7005628 замена: M341032	Трубка	1
39	7013612	Трубка	1
40	M341036	Болт с внутренним шестигранником	80
41	A811030	Уплотнительное кольцо	2
42	4053596	Хомут трубки	1
43	4053595	Хомут трубки	2
44	4053599	Хомут трубки	6
45	M111271	Болт	7
46	M111200	Болт	2
47	A590112	Шайба	7
48	4055057	Шланг (3)	2
49	4055338	Шланг (4)	2
50	4088424	Шланг	4
51	4044420	Защита 500	2
52	4081278	Пробка	2
53	4506418	Уплотнительное кольцо	2
54	4073071	Кронштейн	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
