Стойка (левый) — HITACHI UH121

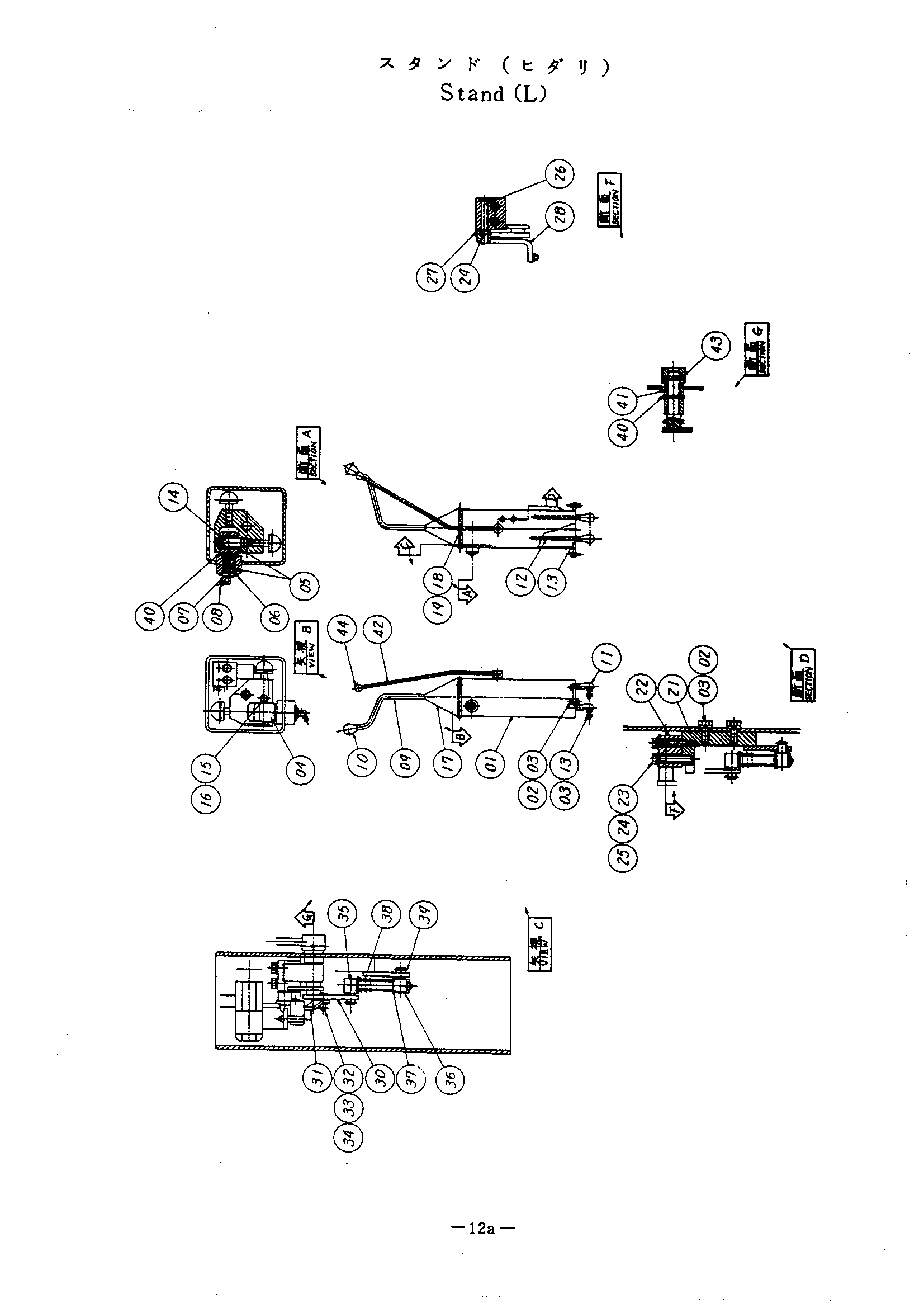

Заводская схема «Стойка (левый)» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7010148 | Стойка | 1 |
| 01 | 7013170 | Стойка | 1 |
| 01-44 | 9031206 | Стойка (левый) | 1 |
| 01-44 | 9050793 | Стойка (левый) | 1 |
| 02 | M111025 | Болт | 6 |
| 03 | A590910 | Пружинная шайба | 8 |
| 04 | 3014167 | Палец | 1 |
| 05 | 4063694 | Игольчатый подшипник | 4 |
| 06 | A590116 | Шайба | 2 |
| 07 | 991339 | Стопорное кольцо | 1 |
| 08 | J75581 | Штуцер | 1 |
| 09 | 7010036 | Рычаг (S) | 1 |
| 10 | 4087458 | Крип | 1 |
| 11 | 4056019 | Шарнир | 4 |
| 12 | 4116383 | Шток | 2 |
| 13 | M501008 | Гайка | 6 |
| 14 | 4086444 | Палец | 1 |
| 15 | M200828 | Болт | 1 |
| 16 | M500807 | Гайка | 1 |
| 17 | 4094704 | Защитный чехол | 1 |
| 18 | M430510 | Винт | 8 |
| 19 | A590905 | Пружинная шайба | 8 |
| 21 | 8020761 | Кронштейн | 1 |
| 22 | 8020763 | Блок | 1 |
| 23 | M210850 | Болт H 8X50 | 2 |
| 24 | A590908 | Пружинная шайба | 2 |
| 25 | A590110 | Шайба | 2 |
| 26 | 4117887 | Палец | 1 |
| 27 | 4117888 | Регулировочная шайба | 2 |
| 28 | 8020764 | Рычаг блокировка | 1 |
| 29 | 4117968 | Пружинный штифт | 1 |
| 30 | 7010152 | Рычаг | 1 |
| 31 | 4117889 | Пластина | 1 |
| 32 | A740821 | Палец 8X21 | 2 |
| 33 | A590108 | Шайба | 4 |
| 34 | A762013 | Шплинт | 2 |
| 35 | 8019041 | Соединение | 1 |
| 36 | 4117886 | Бобышка | 1 |
| 37 | A590112 | Шайба | 2 |
| 38 | 4117885 | Пружина | 1 |
| 39 | 991336 | Стопорное кольцо | 2 |
| 40 | 4081593 | Регулировочная шайба | 10 |
| 41 | 4117890 | Проставка | 1 |
| 42 | 8020762 | Рычаг | 1 |
| 43 | 4024474 замена: 4024474 | Пружинный штифт | 1 |
| 43 | 446750 замена: 4024474 | Пружинный штифт | 1 |
| 44 | 4014165 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
