Стойка (правый) — HITACHI UH121

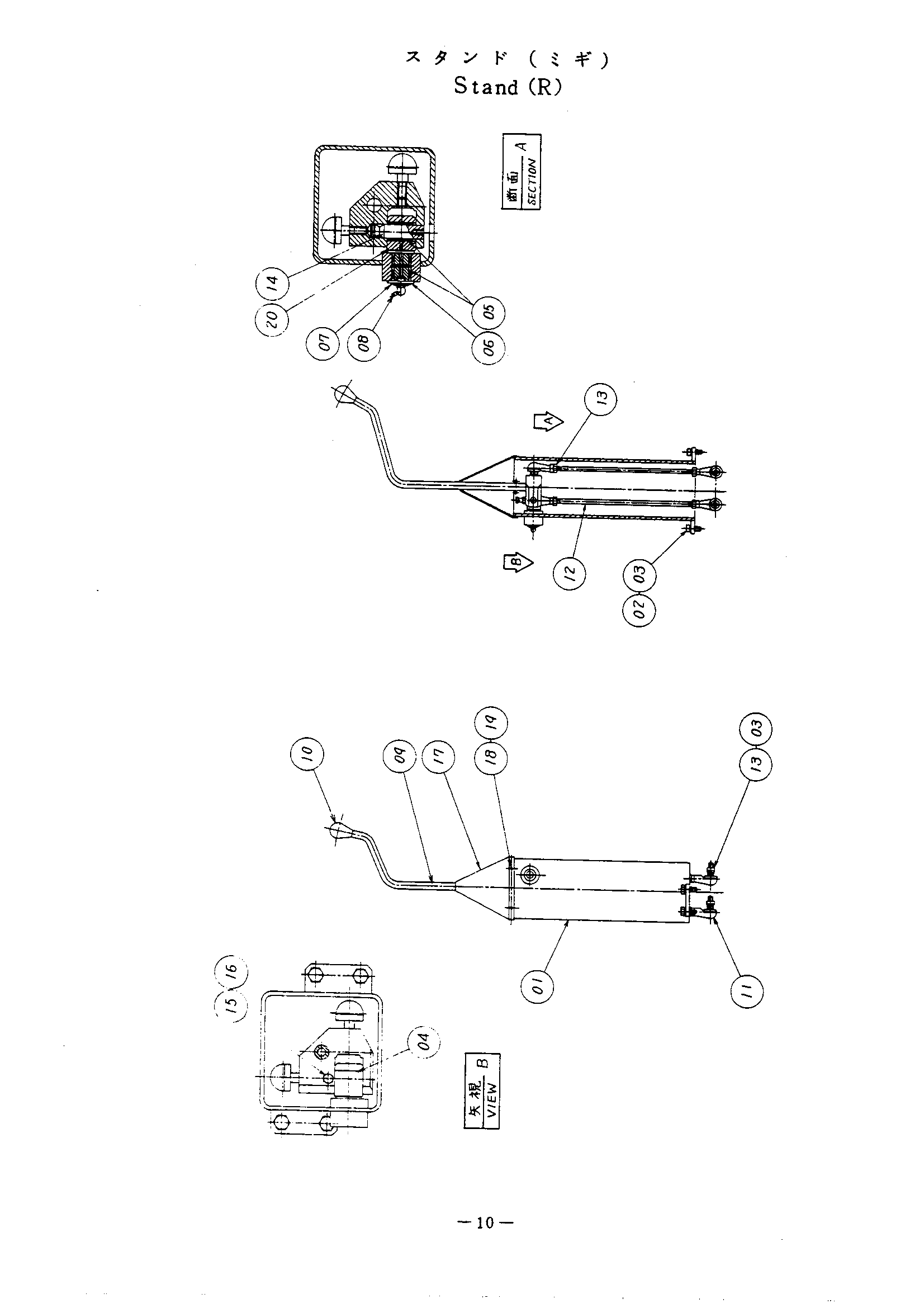

Заводская схема «Стойка (правый)» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7010066 | Стойка | 1 |
| 01-20 | 9031205 | Стойка (правый) | 1 |
| 02 | M111025 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 6 |
| 04 | 3014167 | Палец | 1 |
| 05 | 4063694 | Игольчатый подшипник | 4 |
| 06 | A590116 | Шайба | 2 |
| 07 | 991339 | Стопорное кольцо | 1 |
| 08 | J75581 | Штуцер | 1 |
| 09 | 7010035 | Рычаг | 1 |
| 10 | 4106085 | Крип | 1 |
| 11 | 4056019 | Шарнир | 4 |
| 12 | 4116383 | Шток | 2 |
| 13 | M501008 | Гайка | 6 |
| 14 | 4086444 | Палец | 1 |
| 15 | M200828 | Болт | 1 |
| 16 | M500807 | Гайка | 1 |
| 17 | 4094704 | Защитный чехол | 1 |
| 18 | M430510 | Винт | 8 |
| 19 | A590905 | Пружинная шайба | 8 |
| 20 | 4081593 | Регулировочная шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
