Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI UH121

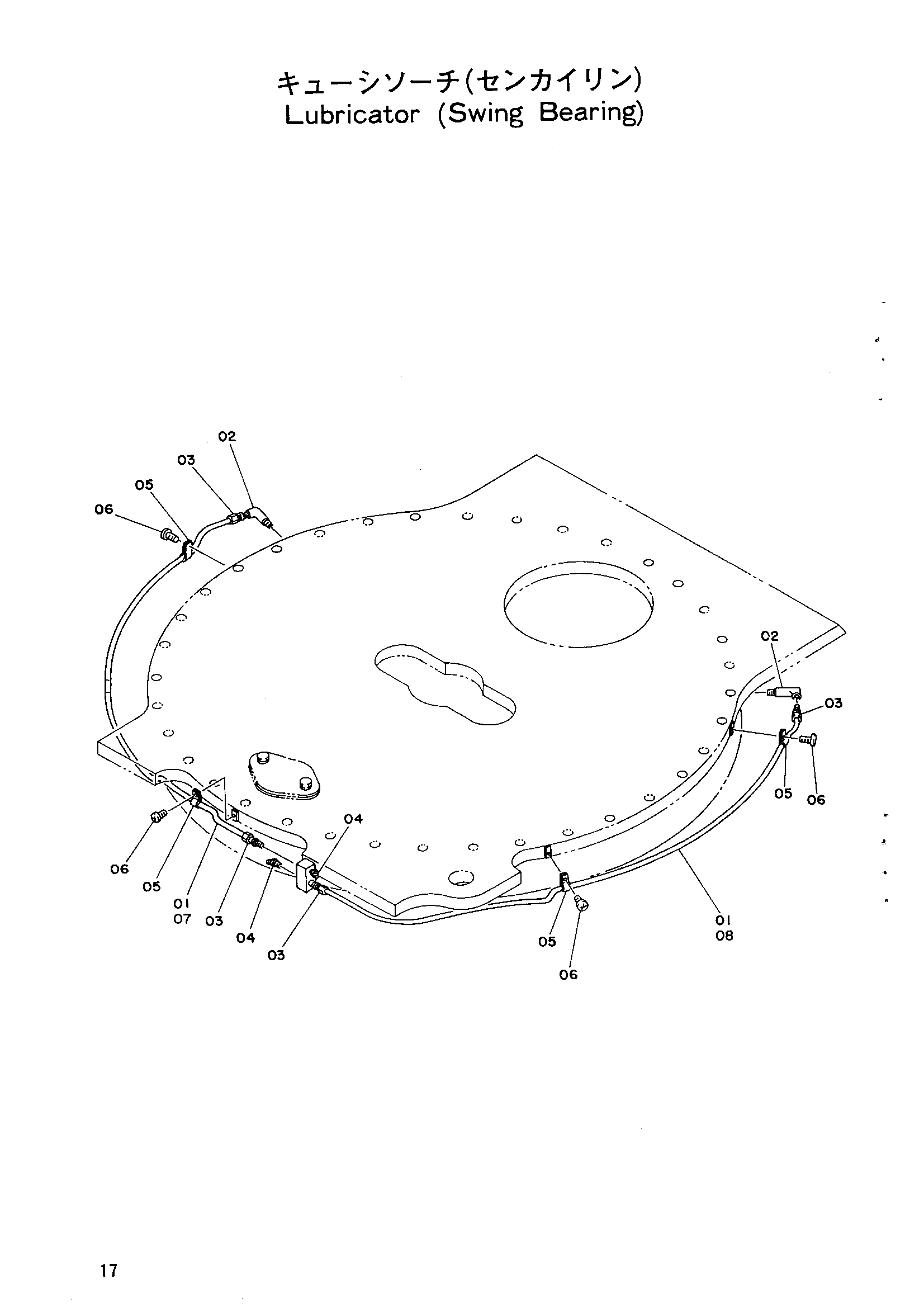

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4080808 замена: 3017508 | Трубка | 2 |
| 01 | 4080808 замена: 3017509 | Трубка | 2 |
| 01 | 4080808 замена: 4032177 | Трубка | 2 |
| 02 | 4056345 | Угловой штуцер | 2 |
| 03 | 4032177 | Штуцер | 4 |
| 03 | 4514648 замена: 3017508 | Разъём | 4 |
| 03 | 4514648 замена: 3017509 | Разъём | 4 |
| 03 | 4514648 замена: 4032177 | Разъём | 4 |
| 04 | J75581 | Штуцер | 2 |
| 05 | 4000854 | Зажим трубка | 4 |
| 05 | 4000854 | Зажим трубка | 5 |
| 06 | M430610 | Винт | 4 |
| 06 | M430610 | Винт | 5 |
| 07 | 3017508 | Трубка | 1 |
| 08 | 3017509 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
