Гусеница (LC гусеница) — HITACHI UH121

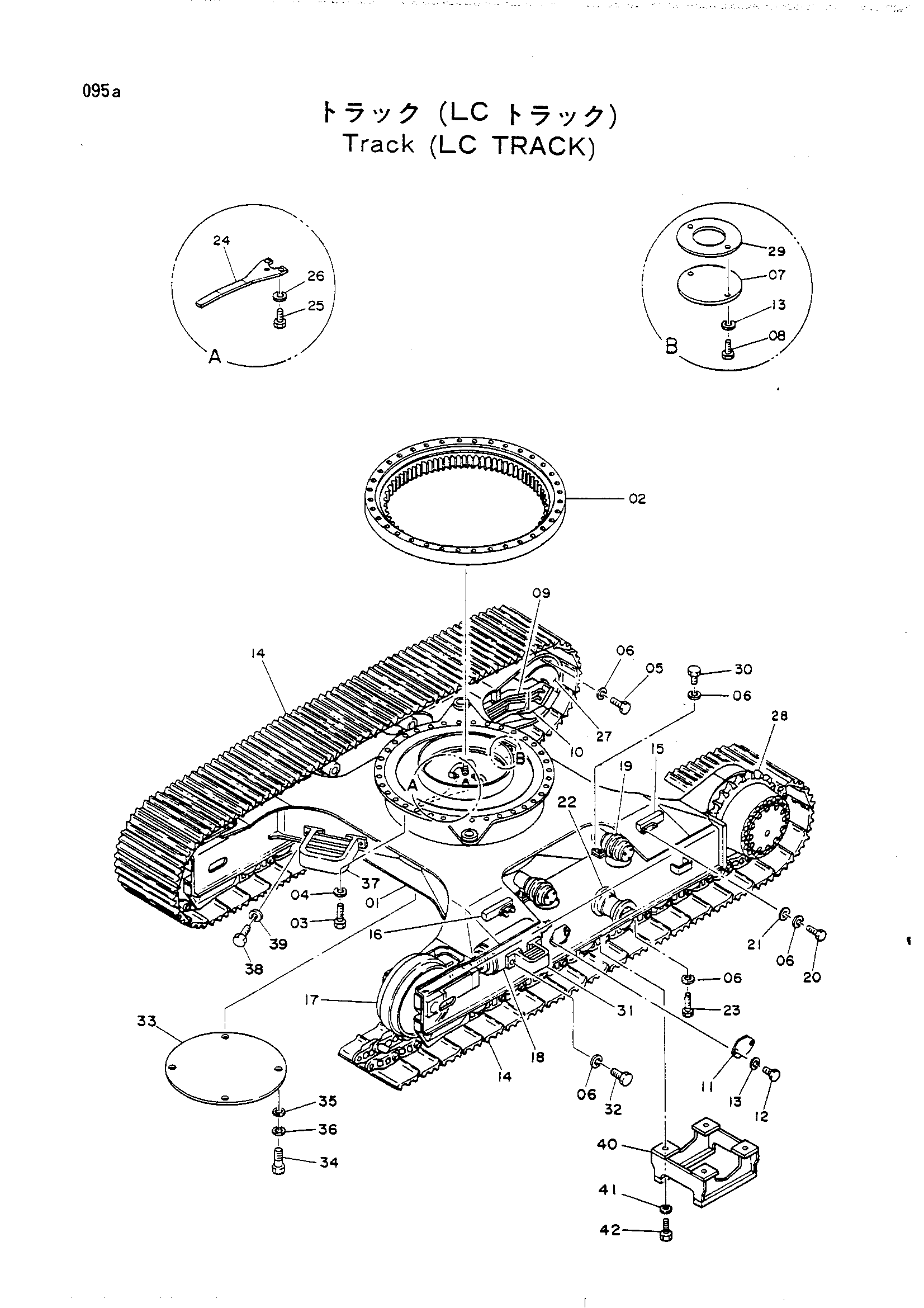

Заводская схема «Гусеница (LC гусеница)» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6004133 | Гусеничная рама | 1 |
| 02 | 4066647 замена: 4151210 | Подшипник поворот | 1 |
| 02 | 4066647 замена: 9045951 | Подшипник поворот | 1 |
| 02 | 4066647 замена: 4151210 | Подшипник поворот | 1 |
| 02 | 4066647 замена: 9045951 | Подшипник поворот | 1 |
| 02 | 4066647 замена: 4151210 | Подшипник поворот | 1 |
| 02 | 4066647 замена: 9045951 | Подшипник поворот | 1 |
| 02 | 4066647 замена: 4151210 | Подшипник поворот | 1 |
| 02 | 4066647 замена: 9045951 | Подшипник поворот | 1 |
| 02 | 9045951 | Подшипник поворот | 1 |
| 02 | 9045951 | Подшипник поворот | 1 |
| 02 | 9045951 | Подшипник поворот | 1 |
| 02 | 9045951 | Подшипник поворот | 1 |
| 03 | M122480 | Болт | 36 |
| 04 | A590924 | Пружинная шайба | 36 |
| 05 | M121671 | Болт T | 32 |
| 06 | A590916 | Пружинная шайба | 128 |
| 07 | 4036717 | Пластина (2) | 1 |
| 08 | M111018 | Болт | 2 |
| 09 | 9035487 | Ходовой трубопроводы | 1 |
| 10 | 9035488 | Крышка трубопроводы | 1 |
| 11 | 4080682 | Крышка | 2 |
| 12 | M111020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 6 |
| 14 | 9035486 | Гусеница тяга (800G) | 2 |
| 14 | 9035893 | Гусеница тяга (600G) | 2 |
| 15 | 3013079 | Блок | 2 |
| 16 | 3013080 | Блок | 2 |
| 17 | 9024358 | Направляющее колесо | 2 |
| 18 | 9024639 | Пружина гусеница | 2 |
| 19 | 9024343 | Каток верхний | 4 |
| 20 | M121650 | Болт T | 8 |
| 21 | 4057751 | Шайба | 8 |
| 22 | 9020593 | Каток нижний | 16 |
| 23 | M121690 | Болт T | 64 |
| 24 | 4067641 | Кронштейн | 1 |
| 25 | M121228 | Болт | 3 |
| 26 | A590912 | Пружинная шайба | 3 |
| 27 | 9019869 | Ходовой устройство (правый) | 1 |
| 28 | 9019870 | Ходовой устройство (левый) | 1 |
| 29 | 4099313 | Манжета | 1 |
| 30 | M111636 | Болт | 16 |
| 31 | 8017568 | Ступень | 2 |
| 31 | 8022135 | Стап | 2 |
| 32 | M111632 | Болт | 8 |
| 33 | 4121315 | Крышка | 1 |
| 33 | 4121315 | Крышка | 1 |
| 34 | M111225 | Болт | 4 |
| 34 | M111225 | Болт | 4 |
| 35 | 449490 | Шайба | 4 |
| 35 | J217084 | Шайба | 4 |
| 35 | J217084 | Шайба | 4 |
| 36 | A590912 | Пружинная шайба | 4 |
| 36 | A590912 | Пружинная шайба | 4 |
| 37 | 8020460 | Стап | 2 |
| 38 | M111632 | Болт | 8 |
| 39 | A590916 | Пружинная шайба | 8 |
| 40 | 8016158 | Защитный кожух | 2 |
| 41 | A590916 | Пружинная шайба | 8 |
| 42 | M121636 | Болт T | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
