Инструмент короб — HITACHI UH121

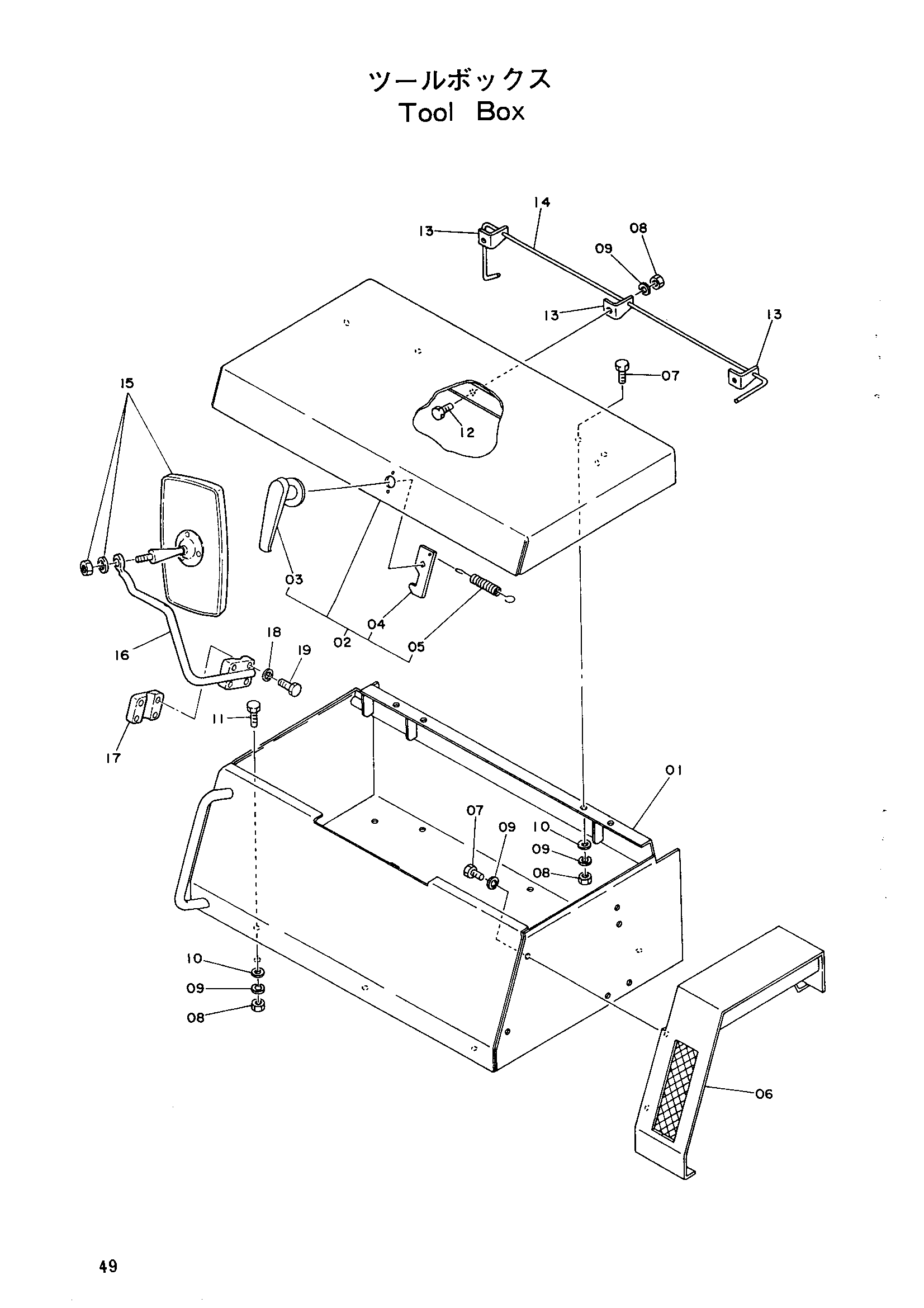

Заводская схема «Инструмент короб» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6002854 | Короб | 1 |
| 02 | 6002853 | Крышка | 1 |
| 03 | 4041085 | Рукоятка | 1 |
| 04 | 4067817 | Стопорная пластина | 1 |
| 05 | 4501982 | Пружина | 1 |
| 06 | 8012445 | Крышка | 1 |
| 07 | M111020 | Болт | 7 |
| 08 | M501008 | Гайка | 13 |
| 09 | A590910 | Пружинная шайба | 16 |
| 10 | A590110 | Шайба | 10 |
| 11 | M111032 | Болт | 6 |
| 12 | M111016 | Болт | 3 |
| 13 | 4081648 | Кронштейн | 3 |
| 14 | 4081647 | Штанга торсион | 1 |
| 15 | 4093058 | Зеркало | 1 |
| 16 | 8015073 | Стойка | 1 |
| 17 | 4093057 | Хомут | 1 |
| 18 | A590908 | Пружинная шайба | 4 |
| 19 | M200836 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
