Поворот трансмиссия — HITACHI UH121

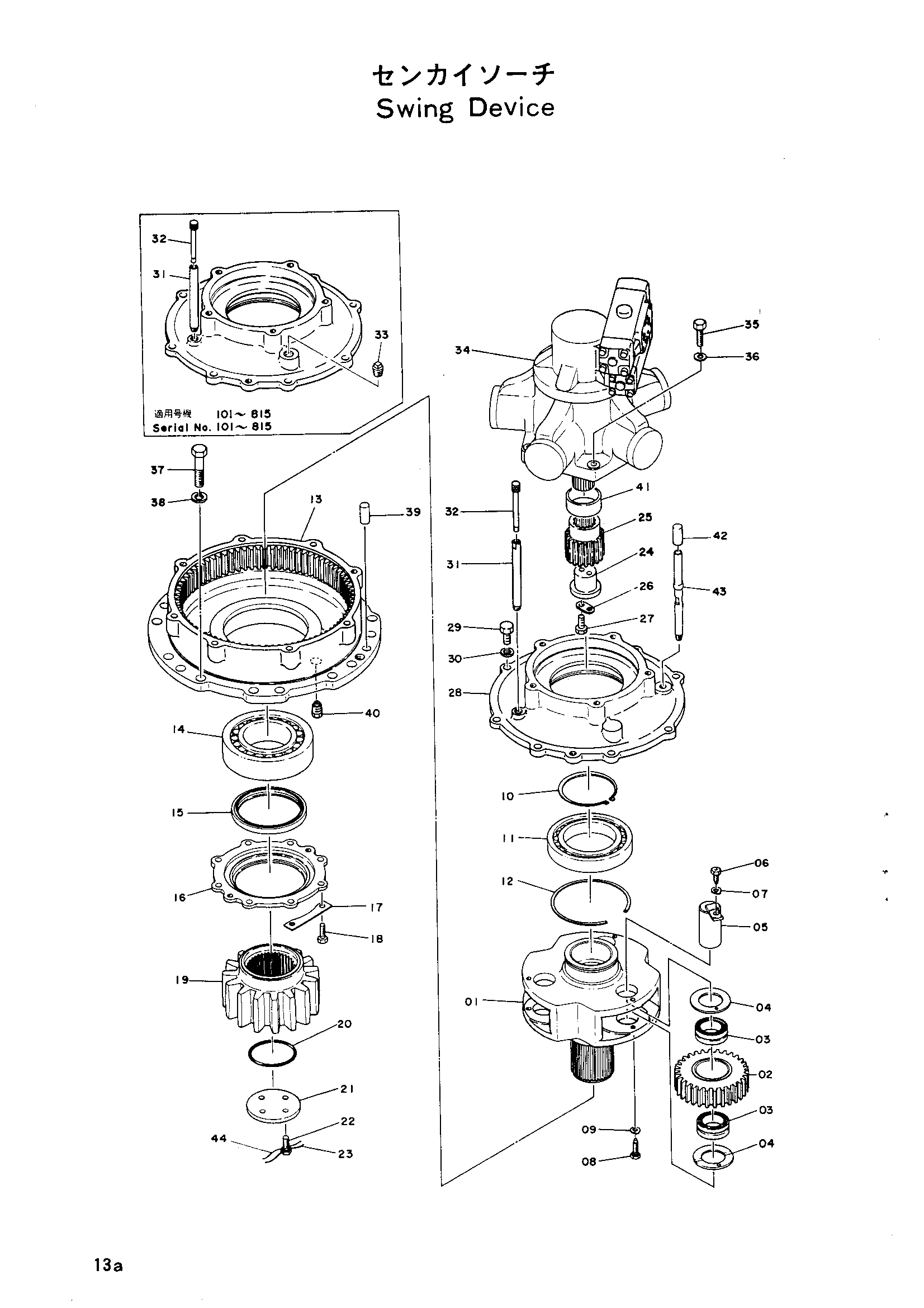

Заводская схема «Поворот трансмиссия» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1002201 замена: 1004442 | Водило | 1 |
| 01 | 1002201 замена: 3017764 | Водило | 1 |
| 01 | 1002201 замена: 4102365 | Водило | 1 |
| 01 | 1002201 замена: 4102366 | Водило | 1 |
| 01 | 1002201 замена: 1004442 | Водило | 1 |
| 01 | 1002201 замена: 3017764 | Водило | 1 |
| 01 | 1002201 замена: 4102365 | Водило | 1 |
| 01 | 1002201 замена: 4102366 | Водило | 1 |
| 01 | 1002201 замена: 1004442 | Водило | 1 |
| 01 | 1002201 замена: 3017764 | Водило | 1 |
| 01 | 1002201 замена: 4102365 | Водило | 1 |
| 01 | 1002201 замена: 4102366 | Водило | 1 |
| 01 | 1002201 замена: 1004442 | Водило | 1 |
| 01 | 1002201 замена: 3017764 | Водило | 1 |
| 01 | 1002201 замена: 4102365 | Водило | 1 |
| 01 | 1002201 замена: 4102366 | Водило | 1 |
| 01 | 1002201 замена: 1004442 | Водило | 1 |
| 01 | 1002201 замена: 3017764 | Водило | 1 |
| 01 | 1002201 замена: 4102365 | Водило | 1 |
| 01 | 1002201 замена: 4102366 | Водило | 1 |
| 01 | 1002201 замена: 1004442 | Водило | 1 |
| 01 | 1002201 замена: 3017764 | Водило | 1 |
| 01 | 1002201 замена: 4102365 | Водило | 1 |
| 01 | 1002201 замена: 4102366 | Водило | 1 |
| 01 | 1002201 замена: 1004442 | Водило | 1 |
| 01 | 1002201 замена: 3017764 | Водило | 1 |
| 01 | 1002201 замена: 4102365 | Водило | 1 |
| 01 | 1002201 замена: 4102366 | Водило | 1 |
| 01 | 1002201 замена: 1004442 | Водило | 1 |
| 01 | 1002201 замена: 3017764 | Водило | 1 |
| 01 | 1002201 замена: 4102365 | Водило | 1 |
| 01 | 1002201 замена: 4102366 | Водило | 1 |
| 01 | 1004441 замена: 1004442 | Водило | 1 |
| 01 | 1004441 замена: 3017764 | Водило | 1 |
| 01 | 1004441 замена: 4102365 | Водило | 1 |
| 01 | 1004441 замена: 1004442 | Водило | 1 |
| 01 | 1004441 замена: 3017764 | Водило | 1 |
| 01 | 1004441 замена: 4102365 | Водило | 1 |
| 01 | 1004441 замена: 1004442 | Водило | 1 |
| 01 | 1004441 замена: 3017764 | Водило | 1 |
| 01 | 1004441 замена: 4102365 | Водило | 1 |
| 01 | 1004441 замена: 1004442 | Водило | 1 |
| 01 | 1004441 замена: 3017764 | Водило | 1 |
| 01 | 1004441 замена: 4102365 | Водило | 1 |
| 01 | 1004442 | Водило | 1 |
| 01 | 1004442 | Водило | 1 |
| 01 | 1004442 | Водило | 1 |
| 01 | 1004442 | Водило | 1 |
| 01 | 1004442 | Водило | 1 |
| 01 | 1004442 | Водило | 1 |
| 01 | 1004442 | Водило | 1 |
| 01-41 | 9020199 | Механизм поворота в сборе | 1 |
| 02 | 3013126 | Планетарная шестерня | 3 |
| 03 | 4511577 | Игольчатый подшипник | 6 |
| 04 | 4042836 | Проставка | 6 |
| 05 | 8501822 | Палец | 3 |
| 06 | 4511580 | Болт ограничитель | 3 |
| 07 | A590412 | Шайба | 3 |
| 08 | 4055060 | Болт ограничитель | 3 |
| 09 | A590414 | Шайба | 3 |
| 10 | 4511549 | Стопорное кольцо | 1 |
| 11 | 4067055 | Роликовый подшипник | 1 |
| 12 | 4081167 | Стопорное кольцо | 1 |
| 13 | 1003252 | Корпус | 1 |
| 14 | 4067056 | Роликовый подшипник | 1 |
| 15 | 947010 | Масляное уплотнение | 1 |
| 16 | 3502316 | Крышка | 1 |
| 17 | 4511578 | Стопорная шайба | 4 |
| 18 | M111436 | Болт | 8 |
| 19 | 3010413 замена: 1004442 | Шестерня | 1 |
| 19 | 3010413 замена: 3017764 | Шестерня | 1 |
| 19 | 3010413 замена: 4102365 | Шестерня | 1 |
| 19 | 3010413 замена: 4102366 | Шестерня | 1 |
| 19 | 3010413 замена: 1004442 | Шестерня | 1 |
| 19 | 3010413 замена: 3017764 | Шестерня | 1 |
| 19 | 3010413 замена: 4102365 | Шестерня | 1 |
| 19 | 3010413 замена: 4102366 | Шестерня | 1 |
| 19 | 3010413 замена: 1004442 | Шестерня | 1 |
| 19 | 3010413 замена: 3017764 | Шестерня | 1 |
| 19 | 3010413 замена: 4102365 | Шестерня | 1 |
| 19 | 3010413 замена: 4102366 | Шестерня | 1 |
| 19 | 3010413 замена: 1004442 | Шестерня | 1 |
| 19 | 3010413 замена: 3017764 | Шестерня | 1 |
| 19 | 3010413 замена: 4102365 | Шестерня | 1 |
| 19 | 3010413 замена: 4102366 | Шестерня | 1 |
| 19 | 3010413 замена: 1004442 | Шестерня | 1 |
| 19 | 3010413 замена: 3017764 | Шестерня | 1 |
| 19 | 3010413 замена: 4102365 | Шестерня | 1 |
| 19 | 3010413 замена: 4102366 | Шестерня | 1 |
| 19 | 3010413 замена: 1004442 | Шестерня | 1 |
| 19 | 3010413 замена: 3017764 | Шестерня | 1 |
| 19 | 3010413 замена: 4102365 | Шестерня | 1 |
| 19 | 3010413 замена: 4102366 | Шестерня | 1 |
| 19 | 3010413 замена: 1004442 | Шестерня | 1 |
| 19 | 3010413 замена: 3017764 | Шестерня | 1 |
| 19 | 3010413 замена: 4102365 | Шестерня | 1 |
| 19 | 3010413 замена: 4102366 | Шестерня | 1 |
| 19 | 3017764 | Шестерня | 1 |
| 19 | 3017764 | Шестерня | 1 |
| 19 | 3017764 | Шестерня | 1 |
| 19 | 3017764 | Шестерня | 1 |
| 19 | 3017764 | Шестерня | 1 |
| 19 | 3017764 | Шестерня | 1 |
| 19 | 3017764 | Шестерня | 1 |
| 20 | 4508195 | Уплотнительное кольцо (20) | 1 |
| 21 | 4054933 замена: 1004442 | Крышка | 1 |
| 21 | 4054933 замена: 3017764 | Крышка | 1 |
| 21 | 4054933 замена: 4102365 | Крышка | 1 |
| 21 | 4054933 замена: 4102366 | Крышка | 1 |
| 21 | 4054933 замена: 1004442 | Крышка | 1 |
| 21 | 4054933 замена: 3017764 | Крышка | 1 |
| 21 | 4054933 замена: 4102365 | Крышка | 1 |
| 21 | 4054933 замена: 4102366 | Крышка | 1 |
| 21 | 4054933 замена: 1004442 | Крышка | 1 |
| 21 | 4054933 замена: 3017764 | Крышка | 1 |
| 21 | 4054933 замена: 4102365 | Крышка | 1 |
| 21 | 4054933 замена: 4102366 | Крышка | 1 |
| 21 | 4054933 замена: 1004442 | Крышка | 1 |
| 21 | 4054933 замена: 3017764 | Крышка | 1 |
| 21 | 4054933 замена: 4102365 | Крышка | 1 |
| 21 | 4054933 замена: 4102366 | Крышка | 1 |
| 21 | 4054933 замена: 1004442 | Крышка | 1 |
| 21 | 4054933 замена: 3017764 | Крышка | 1 |
| 21 | 4054933 замена: 4102365 | Крышка | 1 |
| 21 | 4054933 замена: 4102366 | Крышка | 1 |
| 21 | 4054933 замена: 1004442 | Крышка | 1 |
| 21 | 4054933 замена: 3017764 | Крышка | 1 |
| 21 | 4054933 замена: 4102365 | Крышка | 1 |
| 21 | 4054933 замена: 4102366 | Крышка | 1 |
| 21 | 4054933 замена: 1004442 | Крышка | 1 |
| 21 | 4054933 замена: 3017764 | Крышка | 1 |
| 21 | 4054933 замена: 4102365 | Крышка | 1 |
| 21 | 4054933 замена: 4102366 | Крышка | 1 |
| 21 | 4054933 замена: 1004442 | Крышка | 1 |
| 21 | 4054933 замена: 3017764 | Крышка | 1 |
| 21 | 4054933 замена: 4102365 | Крышка | 1 |
| 21 | 4054933 замена: 4102366 | Крышка | 1 |
| 21 | 4102365 | Крышка | 1 |
| 21 | 4102365 | Крышка | 1 |
| 21 | 4102365 | Крышка | 1 |
| 21 | 4102365 | Крышка | 1 |
| 21 | 4102365 | Крышка | 1 |
| 21 | 4102365 | Крышка | 1 |
| 21 | 4102365 | Крышка | 1 |
| 21 | 4102895 замена: 1004442 | Крышка | 1 |
| 21 | 4102895 замена: 3017764 | Крышка | 1 |
| 21 | 4102895 замена: 4102365 | Крышка | 1 |
| 21 | 4102895 замена: 1004442 | Крышка | 1 |
| 21 | 4102895 замена: 3017764 | Крышка | 1 |
| 21 | 4102895 замена: 4102365 | Крышка | 1 |
| 21 | 4102895 замена: 1004442 | Крышка | 1 |
| 21 | 4102895 замена: 3017764 | Крышка | 1 |
| 21 | 4102895 замена: 4102365 | Крышка | 1 |
| 21 | 4102895 замена: 1004442 | Крышка | 1 |
| 21 | 4102895 замена: 3017764 | Крышка | 1 |
| 21 | 4102895 замена: 4102365 | Крышка | 1 |
| 22 | 4102366 | Болт | 4 |
| 22 | 4102366 | Болт | 4 |
| 22 | 4102366 | Болт | 4 |
| 22 | 4102366 | Болт | 4 |
| 22 | 4102366 | Болт | 4 |
| 22 | 4102366 | Болт | 4 |
| 22 | 4102366 | Болт | 4 |
| 22 | 4102366 | Болт | 4 |
| 22 | 4511579 замена: 1004442 | Болт | 4 |
| 22 | 4511579 замена: 3017764 | Болт | 4 |
| 22 | 4511579 замена: 4102365 | Болт | 4 |
| 22 | 4511579 замена: 4511579 | Болт | 4 |
| 22 | 4511579 замена: 1004442 | Болт | 4 |
| 22 | 4511579 замена: 3017764 | Болт | 4 |
| 22 | 4511579 замена: 4102365 | Болт | 4 |
| 22 | 4511579 замена: 4511579 | Болт | 4 |
| 22 | 4511579 замена: 1004442 | Болт | 4 |
| 22 | 4511579 замена: 3017764 | Болт | 4 |
| 22 | 4511579 замена: 4102365 | Болт | 4 |
| 22 | 4511579 замена: 4511579 | Болт | 4 |
| 22 | 4511579 замена: 1004442 | Болт | 4 |
| 22 | 4511579 замена: 3017764 | Болт | 4 |
| 22 | 4511579 замена: 4102365 | Болт | 4 |
| 22 | 4511579 замена: 4511579 | Болт | 4 |
| 22 | 4511579 замена: 1004442 | Болт | 4 |
| 22 | 4511579 замена: 3017764 | Болт | 4 |
| 22 | 4511579 замена: 4102365 | Болт | 4 |
| 22 | 4511579 замена: 4511579 | Болт | 4 |
| 22 | 4511579 замена: 1004442 | Болт | 4 |
| 22 | 4511579 замена: 3017764 | Болт | 4 |
| 22 | 4511579 замена: 4102365 | Болт | 4 |
| 22 | 4511579 замена: 4511579 | Болт | 4 |
| 22 | 4511579 замена: 1004442 | Болт | 4 |
| 22 | 4511579 замена: 3017764 | Болт | 4 |
| 22 | 4511579 замена: 4102365 | Болт | 4 |
| 22 | 4511579 замена: 4511579 | Болт | 4 |
| 22 | 4511579 замена: 1004442 | Болт | 4 |
| 22 | 4511579 замена: 3017764 | Болт | 4 |
| 22 | 4511579 замена: 4102365 | Болт | 4 |
| 22 | 4511579 замена: 4511579 | Болт | 4 |
| 23 | 4501973 | Провод | 1 |
| 24 | 4067032 | Бобышка | 1 |
| 25 | 3010412 | Солнечная шестерня | 1 |
| 26 | 488044 | Стопорная пластина | 1 |
| 27 | M111063 | Болт 10X63 | 2 |
| 28 | 2009296 | Крышка | 1 |
| 28 | 2013791 | Крышка | 1 |
| 29 | M121645 | Болт T | 8 |
| 30 | A590916 | Пружинная шайба | 8 |
| 31 | 4114040 | Трубка | 1 |
| 31 | 4511548 | Трубка | 1 |
| 32 | 9703989 | Указатель уровня | 1 |
| 33 | J75286 | Пробка PT3/4 | 1 |
| 34 | 4068022 замена: 4089835 | Гидромотор | 1 |
| 34 | 4089835 замена: 4102646 | Гидромотор | 1 |
| 34 | 4102646 | Мотер масляный | 1 |
| 35 | M211656 | Болт | 5 |
| 36 | A590916 | Пружинная шайба | 5 |
| 37 | M122271 | Болт | 16 |
| 38 | A590922 | Пружинная шайба | 16 |
| 39 | J402050 | Установочный штифт 20X50 (10) | 2 |
| 40 | 960339 | Пробка магнит | 1 |
| 41 | 4102476 | Проставка | 1 |
| 41 | 4102476 | Проставка | 1 |
| 41 | 4102476 | Проставка | 1 |
| 41 | 4102476 | Проставка | 1 |
| 42 | 4078071 | Трубка | 1 |
| 43 | 4078070 | Колпачок | 1 |
| 44 | 4501973 | Провод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
