Кабина — HITACHI UH121

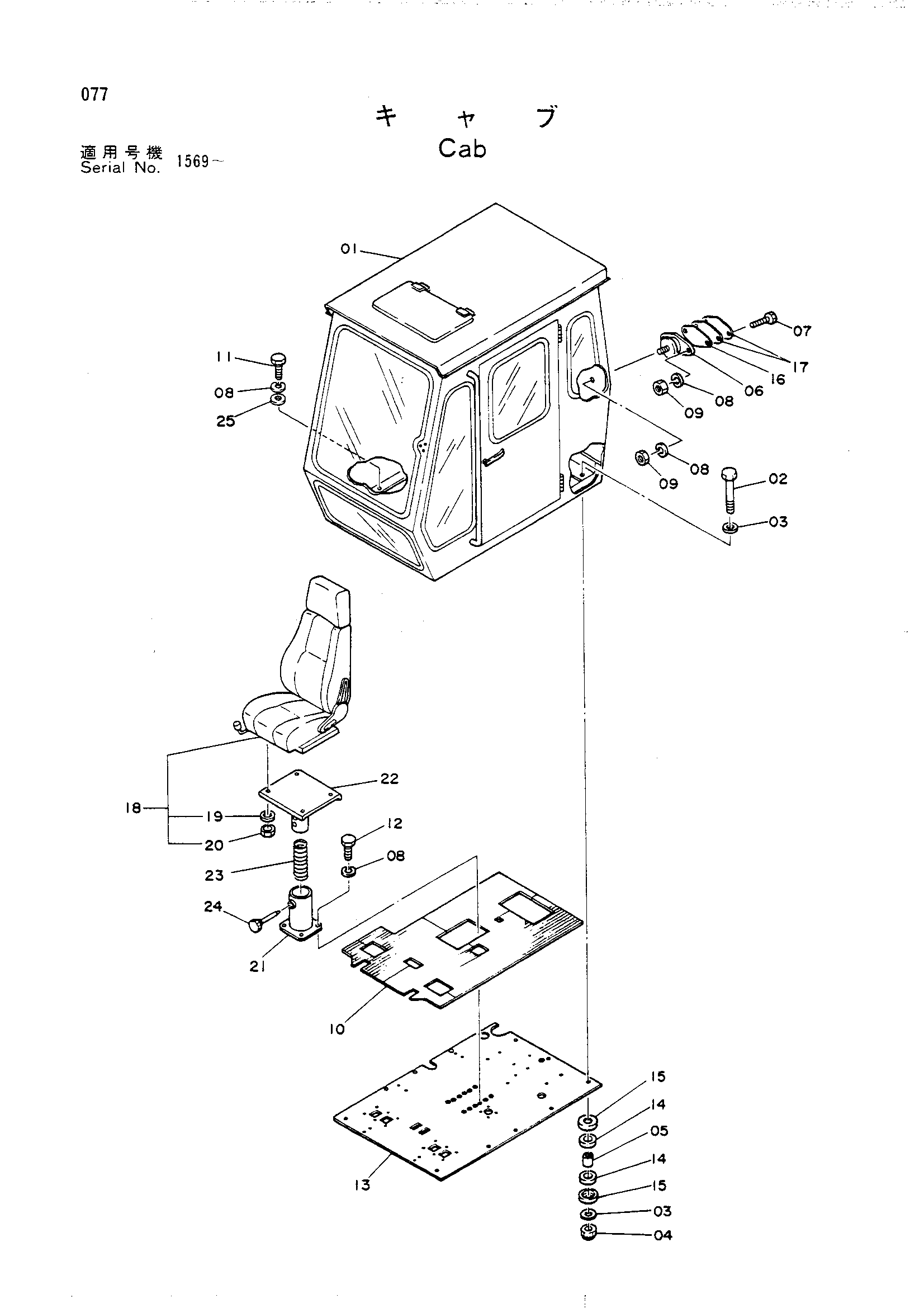

Заводская схема «Кабина» для HITACHI UH121. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4134230 | Кабина | 1 |
| 01 | 4143898 | Кабина | 1 |
| 02 | M111600 | Болт | 4 |
| 02 | M111600 | Болт | 6 |
| 03 | 4114405 | Шайба | 8 |
| 03 | 4114405 | Шайба | 12 |
| 04 | 4026892 | U-образная гайка16 | 4 |
| 04 | 4026892 | U-образная гайка16 | 6 |
| 05 | 4122246 | Проставка | 4 |
| 05 | 4122246 | Проставка | 6 |
| 06 | 4504249 | Амортизатор | 2 |
| 07 | M111025 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 15 |
| 08 | A590910 | Пружинная шайба | 17 |
| 09 | M501008 | Гайка | 6 |
| 10 | 2015696 | Коврик пола | 1 |
| 11 | M111020 | Болт | 7 |
| 11 | M111022 | Болт | 5 |
| 12 | M111018 | Болт | 4 |
| 13 | 6005886 | Пластина | 1 |
| 13 | 7010908 | Пластина | 1 |
| 14 | 4080426 | Амортизатор | 8 |
| 14 | 4080426 | Резиновая прокладка | 12 |
| 15 | 4086007 | Ограничитель | 8 |
| 15 | 4086007 | Ограничитель | 12 |
| 16 | 4088277 | Регулировочная шайба | 3 |
| 17 | 4514942 | Регулировочная шайба | 6 |
| 18 | 4125156 | Сиденье | 1 |
| 19 | A590908 | Пружинная шайба | 4 |
| 20 | M500807 | Гайка | 4 |
| 21 | 8023140 | Стойка | 1 |
| 21-24 | 9043420 | Сиденье стойка | 1 |
| 22 | 7011212 | Опора | 1 |
| 23 | 4128812 | Пружина | 1 |
| 24 | 8018630 | Ограничитель | 1 |
| 25 | A590110 | Шайба | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH121 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
